垫圈瓶吹塑去飞边工装模具结构

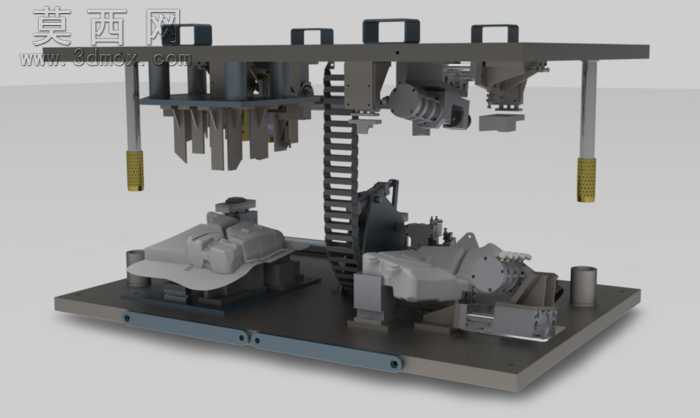

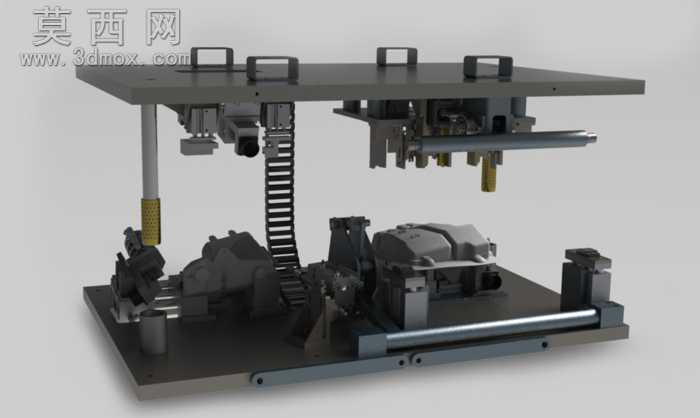

本模型为垫圈瓶吹塑后去除飞边的专用工装模具，整体采用三维建模软件完成全参数化设计，所有零部件均按照实际加工工艺要求完成结构建模，装配关系完整无干涉，可直接用于结构验证与加工参考。模型整体分为上下两个功能模组，下模组为工件定位承载结构，设置有与垫圈瓶外轮廓完全贴合的仿形定位座，可同时完成两个垫圈瓶的精准装夹定位，定位座旁设置有侧向支撑与压紧组件，可在加工过程中牢牢固定瓶身，避免去飞边作业时工件出现位移偏差。上模组为功能执行结构，集成了多组SMC标准气缸作为动力执行元件，通过气缸的直线冲压力实现按压起伏、握持瓶身的动作，可适配机器人自动上下料与人工手动加载两种作业模式，适配不同的生产场景需求。模型中专门设计了空气钻结构，用于处理瓶子上的过度流动料现场，搭配特殊设计的调整幻灯片与透视异流组件，可精准将料头导入指定收集位置；同时配备了独特的剪切机构，可同步完成瓶身闪烁流道与吹穹顶余料的剪除作业，一次性完成吹塑后垫圈瓶的全部飞边去除工序，无需后续人工二次修整。建模过程中对金属结构件赋予了碳钢哑光金属材质，对仿形定位块、气缸密封件等部件赋予了对应的工程塑料、橡胶材质，渲染效果还原了真实工装的视觉质感，清晰展现各部件的位置关系与动作逻辑。设计过程中充分考虑了工装的作业效率与操作便捷性，上下模组采用导柱导向结构保证合模对位精度，两侧设置的带防滑套的导向杆可辅助完成上下模的对位校准，梯状走线架用于规整设备气路与线路，实际生产中的空中线路、真空软管与线束在模型中做了简化隐藏处理，避免冗余结构干扰核心功能结构的展示。整套工装结构设计紧凑，功能集成度高，可有效替代传统人工去飞边的作业模式，大幅提升垫圈瓶吹塑后的后处理效率，降低人工操作的劳动强度与次品率，其结构设计思路也可推广应用到其他吹塑类容器的飞边去除工装设计中，为同类工装的结构设计提供可靠的参考方案。
