车间移动带抽屉工具车三维设计

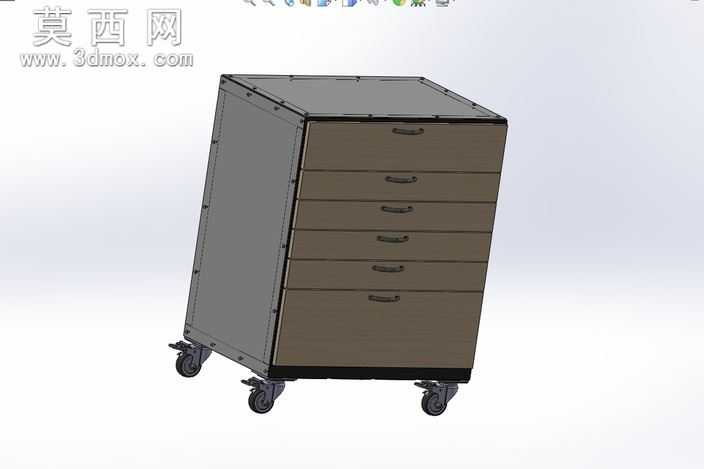

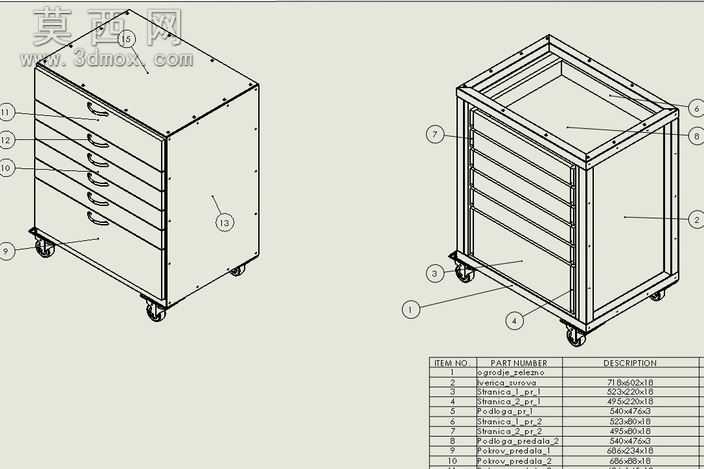

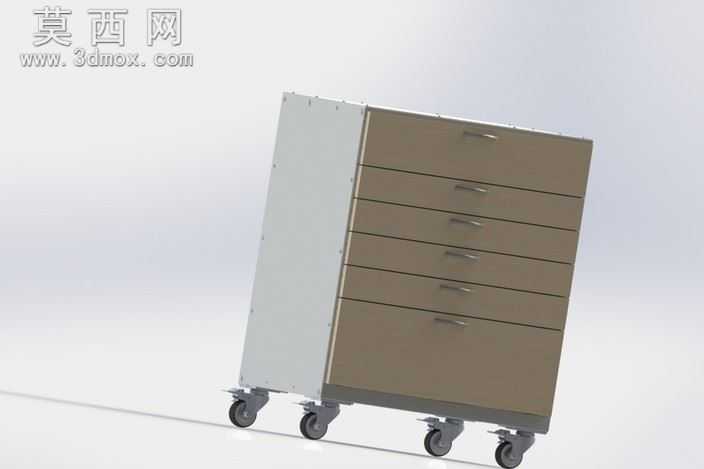

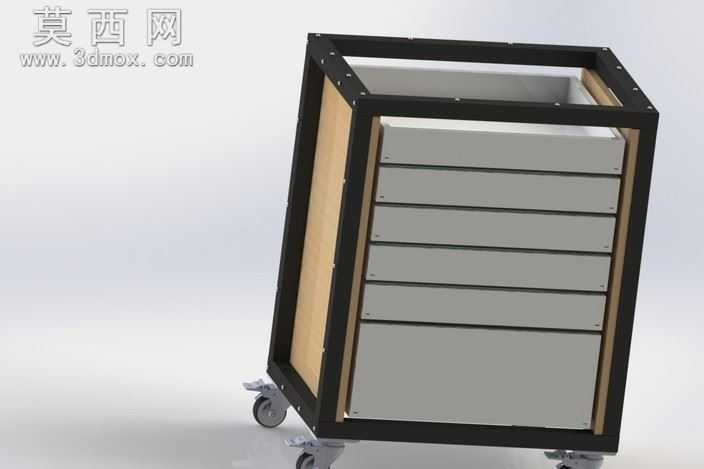

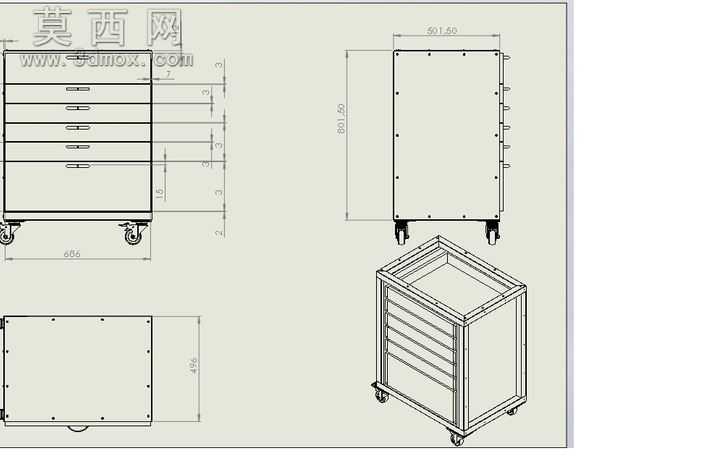

本款带抽屉工具车是面向车间作业场景打造的移动储物工装，建模过程围绕实用化工业场景需求展开，整体采用规整的长方体柜体结构搭配底部万向脚轮的组合，兼顾储物收纳能力与灵活移动属性。建模阶段首先完成整体框架的比例搭建，依据车间常用工具的收纳尺寸划定柜体整体长宽高参数，柜体侧围采用金属板材的结构设计，建模时通过钣金特征完成侧板的折弯、安装孔位的阵列排布，还原金属柜体的装配结构细节；正面设置六组抽屉，从上至下采用差异化的高度设计，上方四组为浅抽屉适配小型量具、螺丝刀、扳手等零散工具的分类存放，下方两组为深抽屉可容纳较大体积的电动工具、工装配件，每组抽屉都配置了内嵌式金属拉手，建模时通过拉伸、倒角特征还原拉手的贴合安装形态，避免突出结构在移动过程中发生勾挂。底部脚轮采用工业万向脚轮结构，建模时还原了脚轮的支架、滚轮、转向轴承的细节结构，保证工具车可在车间地面灵活转向、平稳推行。材质渲染阶段，柜体侧板赋予哑光银白金属材质，模拟冷轧钢板喷塑后的细腻磨砂质感，抽屉面板采用暖棕色调的耐磨饰面材质，还原工业工具柜常用的耐脏耐磨表面处理效果，脚轮部分采用黑色硬质橡胶搭配镀锌金属支架的材质组合，还原真实脚轮的材质差异。设计过程中参考了实用工具车的成本控制思路，主体结构采用金属板材搭配木质封盖的组合，在保证结构强度的同时控制整体制作成本，抽屉内部预留了可加装分隔条的空间，方便使用者根据工具尺寸自定义收纳分区，柜体背部预留了可选装推手的安装位，可根据使用需求加装侧推把手适配不同的推行习惯。整体模型结构完整，各部件的装配关系清晰，既还原了真实工具车的工业设计细节，也兼顾了生产制作的可行性，可作为车间工装设计、工具存储类产品设计的参考模型使用。
