数控加工中心T型槽组合夹具套装

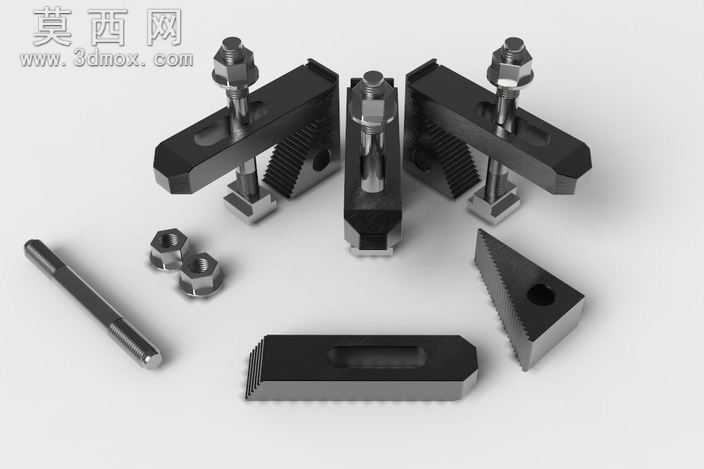

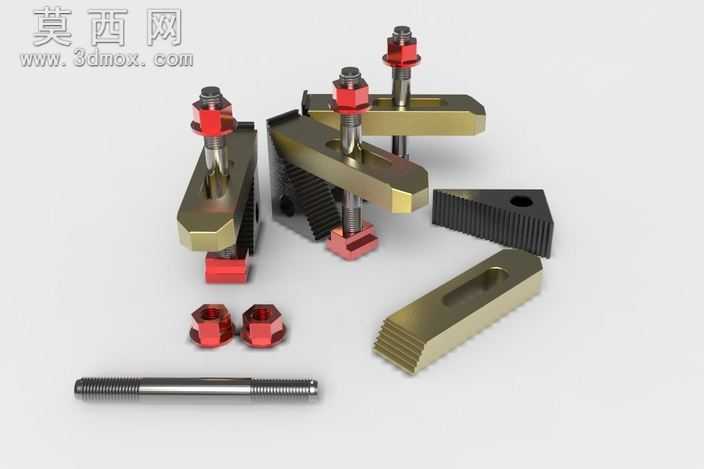

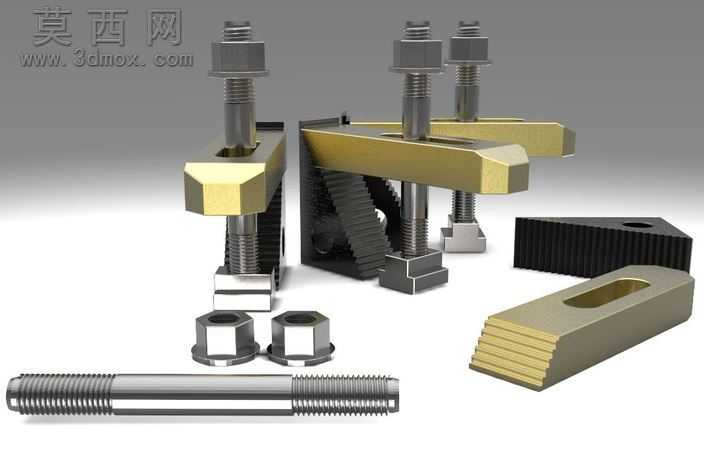

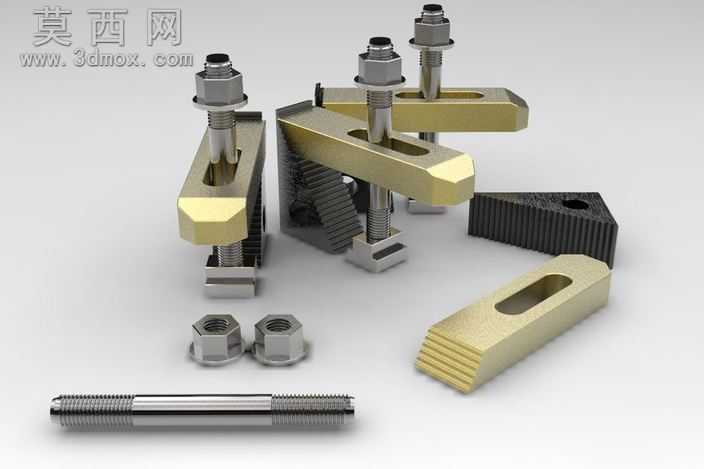

本套模型为数控加工中心通用组合压紧夹具套装，采用三维参数化建模方式完成全零件1:1等比例还原，建模过程严格遵循机械加工工装的实际尺寸公差标准，所有零件的配合间隙、螺纹参数、接触面结构均按照工业级夹具的真实生产要求设计，可直接用于工装方案演示、加工工艺模拟、装配培训等场景。整套模型包含T型槽滑块螺母、M16双头螺纹螺柱、台阶式压紧压板、锯齿形可调垫块、六角锁紧螺母、加厚平垫圈等全套夹具组件，每个零件都单独完成了结构建模，螺纹特征采用真实螺旋扫描生成而非贴图模拟，压板的阶梯压紧面、垫块的锯齿防滑结构、T型螺母的导轨卡槽结构都做了精细化还原，没有遗漏任何工艺细节。材质渲染阶段针对不同零件的材质特性做了区分设置：钢制的螺柱、螺母、垫圈采用了发蓝处理的金属材质，还原了紧固件表面的哑光氧化质感；压紧压板、可调垫块采用了45号钢调质后的亮面金属材质，表面做了轻微的磨削纹理处理，还原机加工零件的真实表面状态；渲染时采用了工作室三点布光方案，主光突出金属零件的轮廓反光，辅光弱化阴影死黑区域，轮廓光勾勒零件边缘结构，最终呈现的渲染图清晰展示了整套夹具的装配关系与零件细节。设计思路上，这套夹具针对加工中心工作台T型槽的通用装夹需求开发，采用模块化组合设计，可通过调整垫块高度、更换不同长度螺柱、调整压板伸出长度适配不同高度、不同尺寸的工件装夹，锯齿形垫块可实现无级高度调整，配合T型槽螺母可在工作台任意位置固定装夹点，相比专用夹具具备更强的通用性，能够覆盖绝大多数铣削、钻孔、镗削加工的工件压紧需求，模型装配时严格按照实际装夹顺序完成配合，可直观演示夹具从T型槽固定到工件压紧的完整操作流程，帮助使用者快速理解组合夹具的工作原理与使用方法。
