带扇形限位凸缘的开槽式轴用塞止结构

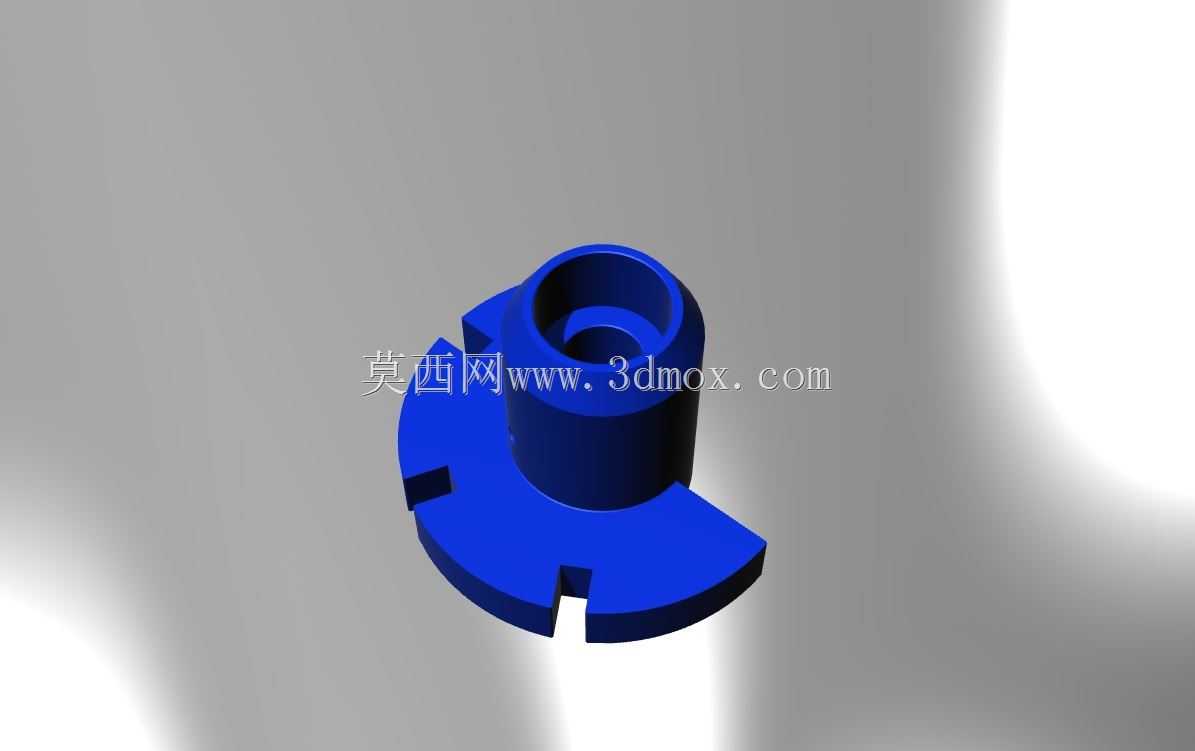

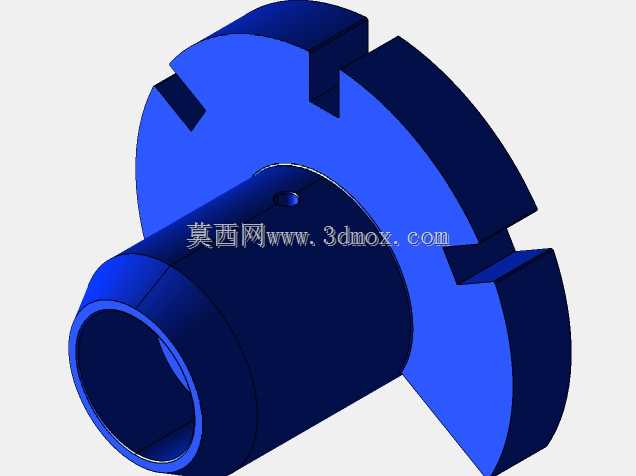

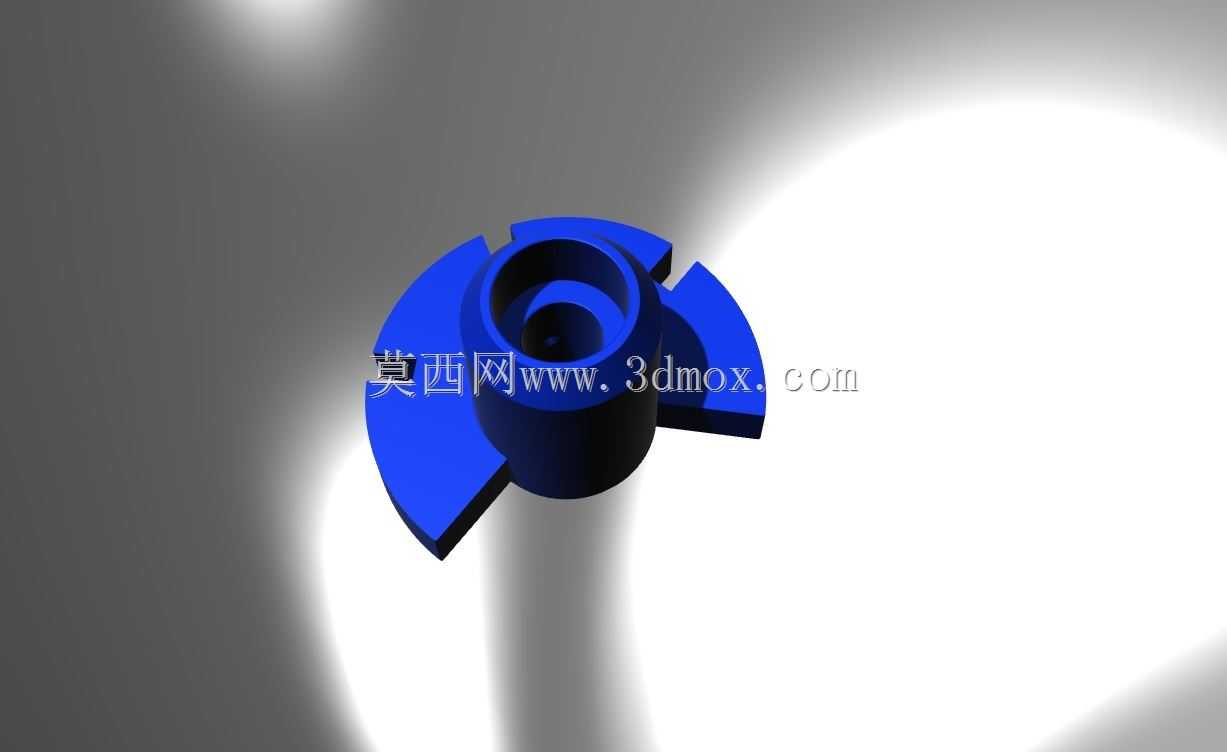

在常规的轴系传动布局里，这类带扇形凸缘的轴塞结构，常被用在中小载荷的传动轴端部，承担轴向位置锁定、周向转角限位的双重作用，很多轻工输送设备、小型工装夹具的手动调节轴端，都会用到这类结构来替代传统的轴端挡圈加定位销的组合，减少零件数量的同时，还能实现小角度的转动区间限制。从实际装配的角度看，这个结构的核心功能分为两部分，上部的筒状段是和轴端内孔配合的主体，设计时筒体外径和轴端内孔采用H7/h6的间隙配合，装配时可以直接压入轴端预制的内孔中，筒壁的厚度根据轴端承受的轴向推力计算，常规工况下取轴径的1/8到1/6即可，既保证足够的承压强度，也不会因为筒壁过厚导致轴端内孔加工量过大，削弱轴端本身的结构强度。下部的扇形凸缘是实现止动和限位的关键部分，凸缘上开的三个均匀分布的开口槽，是用来和基座上的定位凸块配合的，当轴塞压入轴端后，凸缘的端面会贴紧轴的台阶端面，三个卡槽刚好卡在基座预先加工好的三个定位凸台上，这样轴在转动的时候，就会被卡槽和凸块的配合限制转动角度，扇形的缺角部分刚好对应允许轴转动的区间，常规设计里这个缺角对应的圆心角在90度到120度之间，刚好满足多数手动调节轴的转角需求，不需要额外加装行程开关或者限位挡块，结构非常紧凑。设计这类结构的时候，首先要确认安装边界的尺寸：上部筒体的插入深度，要比轴端内孔的深度小1到2毫米，避免装配时筒体顶到内孔底部导致凸缘端面无法贴紧轴肩，出现轴向窜动的问题；下部凸缘的外径，要比轴的外径大4到6毫米，保证卡槽的侧壁有足够的厚度承受周向的剪切力，不会在轴转动碰到限位位置时出现凸缘断裂的情况；三个卡槽的宽度，要比基座上的定位凸块宽度大0.2到0.3毫米，既保证装配时可以顺利卡入，也不会因为间隙过大导致轴转动时出现明显的旷量，影响调节精度。从实际使用场景来看，这类结构不需要额外的紧固件，装配时只需要将轴塞对准轴端内孔压入，让卡槽对准定位凸块卡到位即可，拆卸的时候可以用拔销器勾住筒体的内孔直接拔出，维护非常方便，特别适合需要经常调整轴初始位置、不需要频繁拆卸的手动调节工位，比如小型包装设备的导辊轴端、工装夹具的摆轴端部，都能看到这类结构的应用。建模的时候要注意几个容易出错的细节：筒体和下部凸缘的衔接位置要做R1到R2的圆角过渡，避免应力集中导致交变载荷下衔接位置出现裂纹；卡槽的两个侧壁和凸缘端面的交接位置，要做0.5毫米的倒角，去除加工毛刺的同时，也能让装配时卡槽更容易对准凸块导入；筒体的内孔是工艺孔，不需要过高的精度要求，主要是为了减少筒体的重量，同时给拔销器提供拆卸的着力点，设计时内孔直径取筒体外径的1/2左右即可，壁厚均匀也能减少注塑或者粉末冶金加工时的变形问题。另外在选型适配的时候，要注意轴端的轴向载荷大小，如果是承受较大轴向冲击的工况，需要适当增加凸缘的厚度，同时将卡槽和凸块的配合间隙缩小到0.1毫米以内，避免冲击下卡槽出现变形；如果是用于经常转动的转轴端部，还可以在凸缘和轴肩的接触面上增加一个薄的尼龙垫片，减少转动时的摩擦磨损，延长结构的使用寿命。这类结构相比传统的轴端锁紧结构，最大的优势是把轴向定位和周向限位的功能集成在一个零件上，减少了轴系的零件数量，降低了装配的复杂度，同时整体结构没有突出的紧固件，外观更整洁，也不会出现紧固件松动脱落的风险，在中小载荷的轴系布局里有很高的实用价值。
