帆船配套备用橡胶密封防护帽结构

　　在小型帆船的舾装配件体系里，这类橡胶防护帽属于容易被忽略但实际使用频次不低的易耗配套件，日常航行中船体上外露的金属接嘴、通气端头、备用系留桩顶端如果长期暴露在高盐雾、高湿度的海洋环境里，很容易出现盐析锈蚀、杂物卡滞、海生物附着的问题，这类橡胶帽就是专门针对这类外露端头做密封防护的配套部件。从实际使用场景来看，帆船靠岸停泊、长期岸存、跨区域拖运的时候，都需要把这类橡胶帽套在对应的外露接口上，避免航行中溅起的海水、停靠时飘落的沙尘、岸存期间的凝露进入接口内部，造成后续使用时的密封失效、阀门卡滞或者接嘴腐蚀。做这个结构的三维设计时，首先要考虑的是橡胶材质本身的形变特性，帽体的内腔尺寸要和对应防护的端头形成合理的过盈配合，过盈量太小的话，

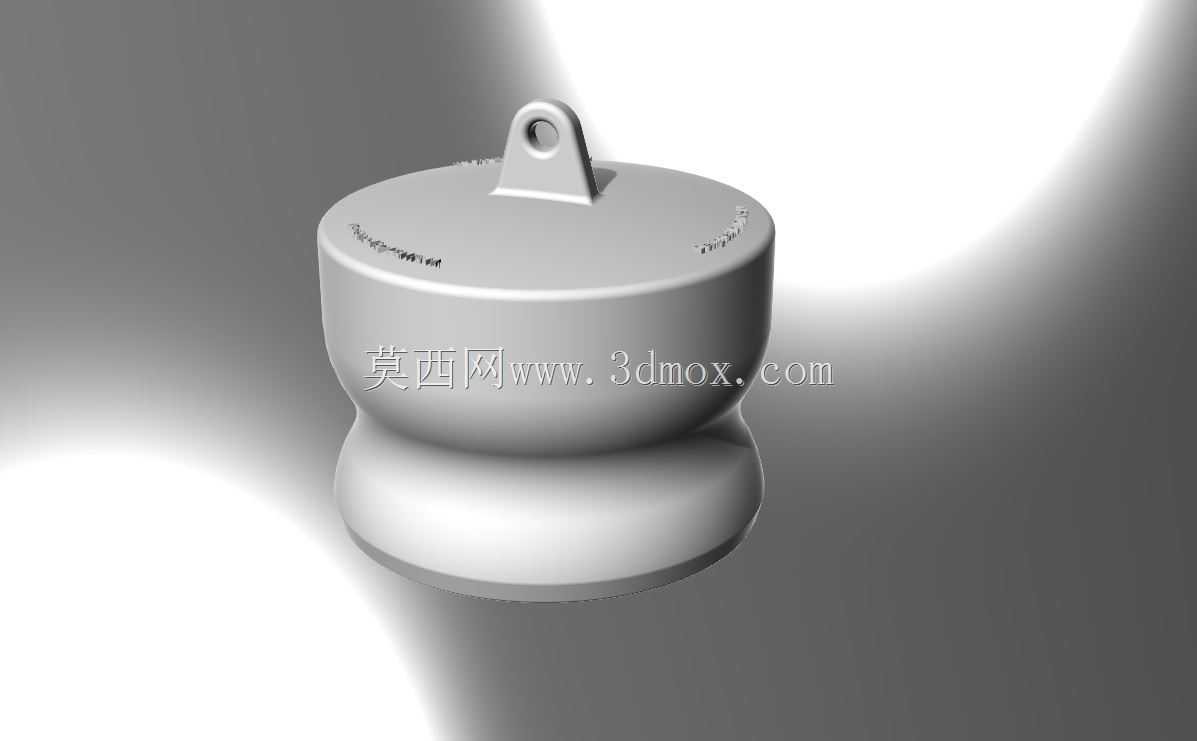

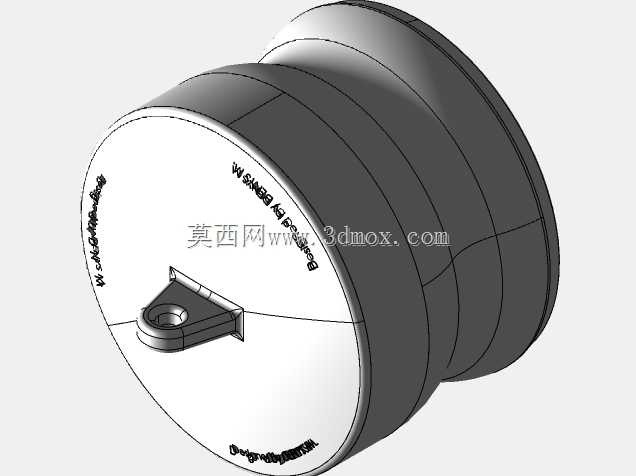

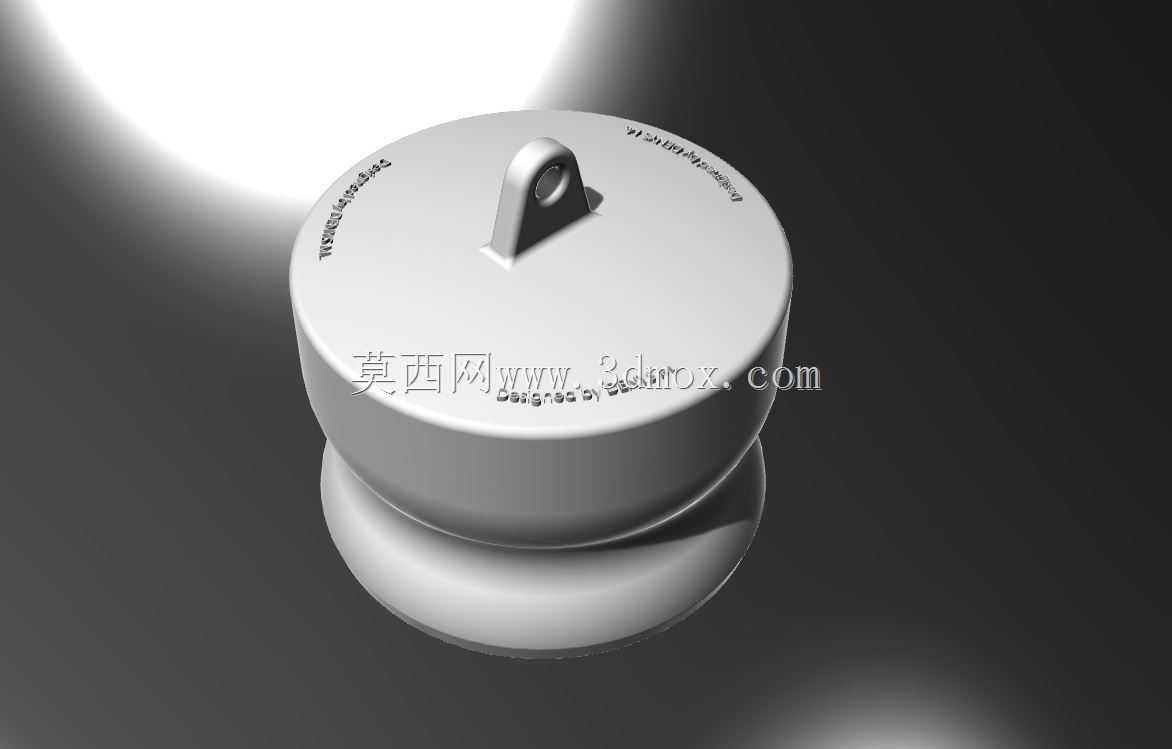

　　航行中遇到风浪颠簸、船体振动很容易脱落，过盈量太大又会导致拆装困难，紧急情况下需要快速取下帽体接通管路的时候会耽误操作时间。从结构外形来看，帽体主体采用阶梯式的圆柱轮廓，下部的扩径段是主要的密封配合区域，套入端头后依靠橡胶的弹性抱紧端头外壁，上部的缩径段做了加厚处理，顶部集成的带孔吊耳是整个结构里很实用的设计细节，这个吊耳一方面可以方便操作人员用手指勾住快速拔取帽体，另一方面可以穿入细尼龙绳把帽体系在旁边的固定结构上，避免拆装后随手放置掉落丢失——毕竟帆船甲板上的小配件一旦掉落，很容易滚入甲板排水孔或者直接落入海中，这类防丢结构在船用配件的设计里是非常贴合实际使用需求的。设计过程中还要考虑橡胶件的脱模工艺，

　　整个帽体的内外壁都做了合理的拔模斜度，没有尖锐的棱角和突变的壁厚，避免硫化成型的时候出现缺胶、壁厚不均导致的应力开裂问题，帽体的口部位置做了轻微的外翻卷边处理，既可以在套入的时候起到导向作用，也能避免口部长期反复拉伸后出现撕裂缺口。从安装边界来看，这类防护帽的适配端头直径覆盖了帆船上常用的几类标准外露接嘴，安装后不会和周边的系缆栓、管路支架、甲板覆盖件产生干涉，帽体的整体高度控制在不会被踩踏、不会被帆索勾挂的范围内，毕竟帆船甲板上的操作空间比较紧凑，配件如果突出过高，很容易在人员走动、操作帆具的时候被剐蹭脱落。另外，橡胶材质的选择上要兼顾耐老化和耐盐雾性能，结构设计时也考虑了长期压缩后的回弹性能，即使连续套在端头上几个月，

　　取下后依然能恢复原有尺寸，不会出现永久变形导致的密封失效。在做三维建模的时候，要特别注意吊耳和帽体主体的过渡圆角，这个位置是应力集中的高发区域，如果过渡圆角太小，反复拔取的时候很容易从吊耳根部断裂，所以建模时要做足够大的平滑过渡，保证整个部件的结构强度。同时，帽体的外表面做了细微的防滑纹理处理，手上沾有海水或者防滑蜡的时候也能稳固握持，不会出现打滑难以拔取的情况。这类配件虽然结构不复杂，但在帆船的日常维护里作用很关键，很多船用配件的故障都源于外露部位的防护不到位，合理的结构设计能大幅降低后期的维护成本，减少航行中因为配件锈蚀卡滞带来的安全隐患。建模过程中还要平衡壁厚的均匀性，整个帽体的壁厚差控制在合理范围内，避免硫化成型时因为厚薄不均出现收缩凹陷，影响装配后的密封效果。下部的密封段内壁还设计了多道细微的环形凸筋，套入后凸筋会紧贴端头外壁，形成多道密封防线，即使有少量海水溅到帽体口部，也很难顺着缝隙进入端头内部，比单纯的光面内腔密封效果提升很多。
