MB22型不锈钢止动垫圈锁紧结构设计

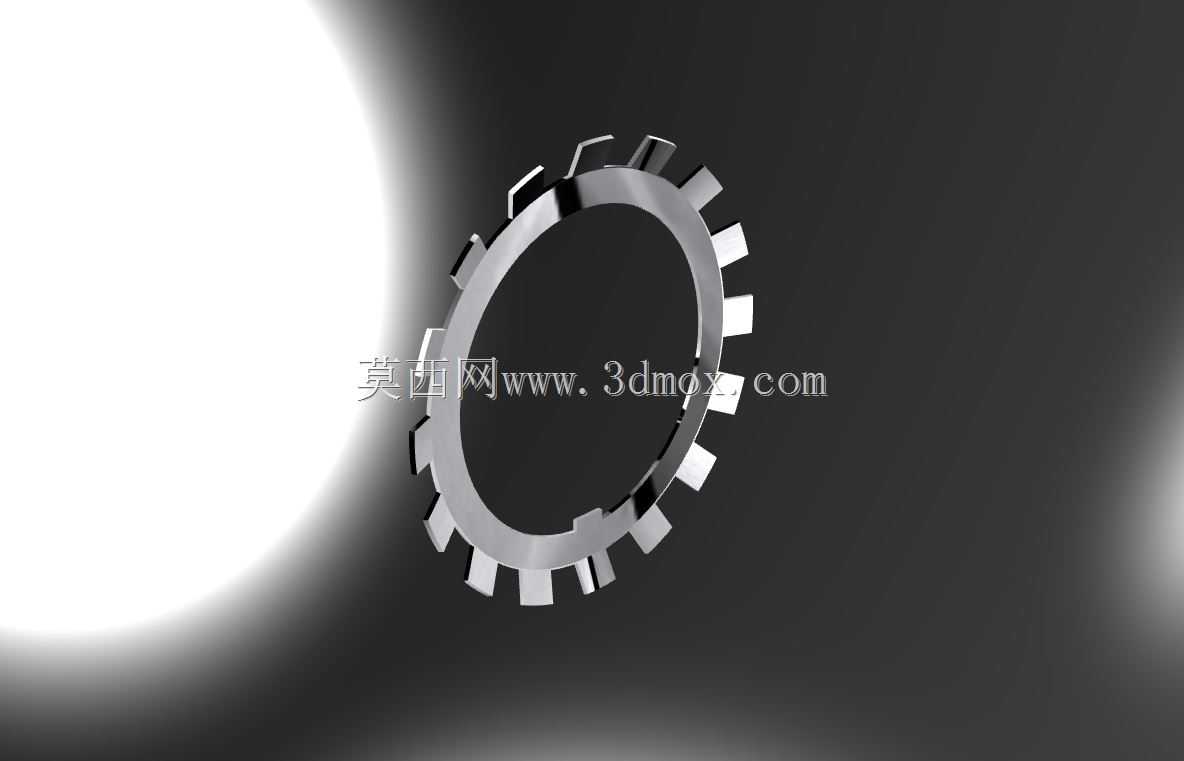

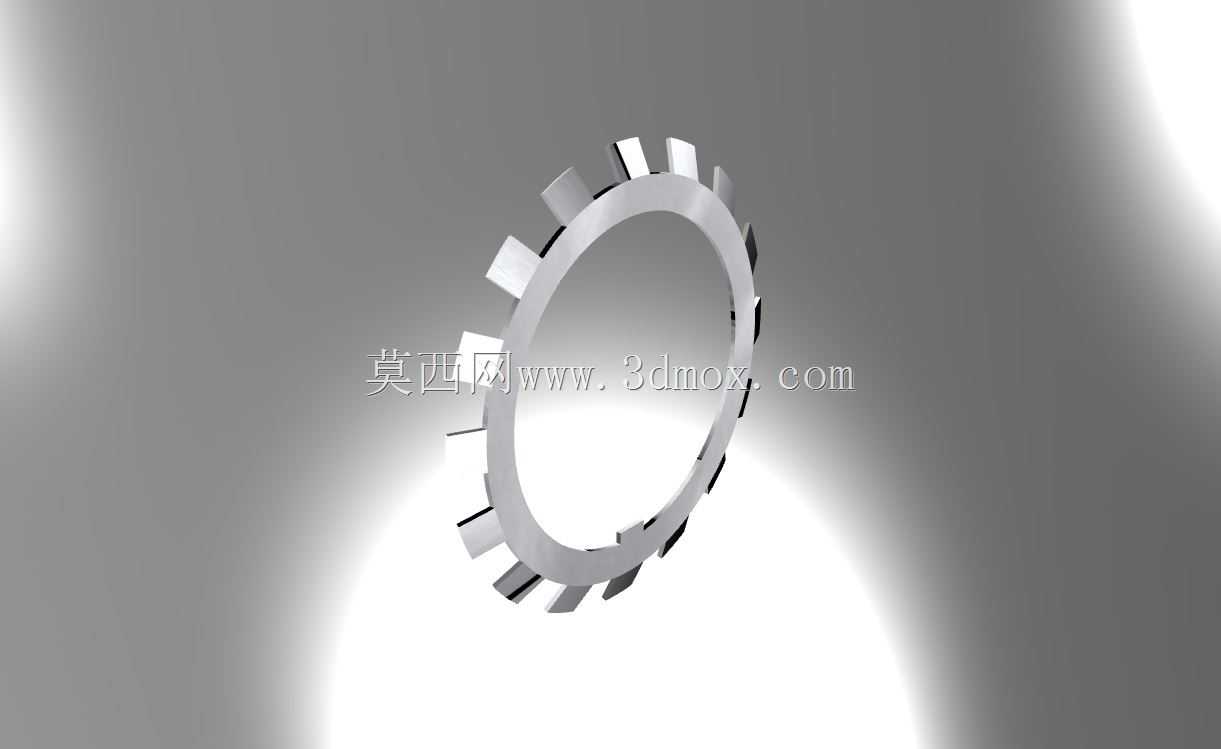

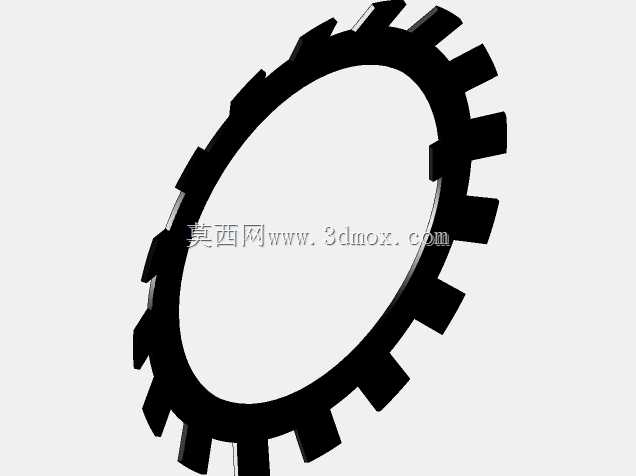

在重型传动设备、高压管路连接、振动工况下的螺纹副防松场景里，止动垫圈的选型与结构合理性直接决定连接副的长期可靠性，MB22 INOX垫圈就是针对公称直径22mm的螺纹连接副开发的不锈钢止动锁紧元件，日常在矿山设备的轴承端盖锁紧、化工管路的法兰螺栓防松、风电齿轮箱的紧固件锁止场景中都能见到这类零件的应用。这类带内外齿的止动垫圈，核心作用是通过齿片的塑性变形嵌入被连接件与螺母的贴合面，阻止螺纹副在交变载荷、持续振动下出现相对回转，相比弹簧垫圈的弹力防松，这种机械锁止的方式在大载荷、强振动工况下的防松冗余度更高，不会因为长期受载出现弹力衰减导致锁止失效。从结构设计逻辑来看，这款垫圈采用环形基体搭配周向分布的内外止动齿结构，内齿的尺寸刚好适配对应规格螺纹的牙底间隙，安装时内齿卡入螺杆的键槽或者螺纹牙的间隙中，外齿则在螺母拧紧到规定扭矩后，向螺母的侧端面弯折贴紧，每一个外齿对应螺母的一个棱边，完全锁死螺母的回转自由度，不会因为设备运行中的振动出现螺母回松退扣的问题。材质选用不锈钢的设计，主要是针对户外、腐蚀工况的使用需求，在沿海盐雾环境、化工介质接触的场景里，不会像普通碳钢垫圈那样出现锈蚀咬死，后期设备检修拆卸时也不会因为锈层粘连导致零件报废，能满足食品加工、海洋工程、化工设备这类有防腐要求的连接场景使用。从安装边界来看，这款垫圈的内孔尺寸匹配M22规格的螺纹连接件，安装时需要注意垫圈的贴合面不能有凸起焊渣、氧化皮这类硬质杂物，否则会导致齿片无法完全贴合接触面，锁止效果打折扣；拧紧螺母前要确认内齿已经对准螺杆上的止动槽，不能强行拧转螺母导致内齿被剪断，螺母达到额定拧紧扭矩后，至少要将相邻的两个外齿弯折贴靠在螺母的侧平面上，弯折时要使用专用的撬棒工具，避免反复弯折导致齿片根部出现应力断裂。在实际的设备维护场景里，这类止动垫圈属于一次性使用的锁紧元件，每次拆卸螺母后都需要更换新的垫圈，因为已经弯折过的外齿存在加工硬化，再次弯折很容易出现断裂，无法保证锁止力矩；安装过程中还要注意垫圈的正反面，带齿的一侧要朝向被连接件的贴合面，不能反向安装，否则内齿无法卡入螺杆的止动结构，完全起不到防松作用。相比普通的平垫圈，这种止动垫圈不需要额外增加防松结构的安装空间，整体厚度薄，适合安装空间紧凑的螺纹连接位置，比如电机端盖的螺栓锁紧、液压阀块的连接螺栓锁止，不需要额外预留开槽螺母的开口销安装空间，就能达到可靠的机械防松效果。在三维建模过程中，这类零件的建模重点在于齿片的角度分布与弯折特征的还原，每一个内外齿的周向角度要均匀分布，齿根的圆角要符合冲压加工的工艺要求，不能出现直角尖角，否则实际冲压生产时会出现应力集中导致齿片开裂；建模时还要还原垫圈的厚度公差，因为这类冲压件的厚度公差直接影响安装后的预紧间隙，厚度过大会导致螺母无法拧到额定的贴合位置，厚度过小则会出现齿片弯折后无法贴紧螺母棱边的问题。在设备选型阶段，选用这类垫圈需要匹配对应螺纹的公称尺寸，不能用大规格垫圈适配小直径螺栓，否则内齿无法卡入螺杆间隙，会出现锁止失效；同时要根据使用环境的腐蚀等级选择对应的不锈钢牌号，普通户外场景用304不锈钢即可，强酸强碱的腐蚀场景则需要选用316L材质的垫圈，避免长期使用过程中出现腐蚀断裂。很多现场安装的常见问题，比如垫圈齿片断裂、锁止失效，大多是因为安装时没有对准止动槽，强行拧转螺母导致内齿被剪切破坏，或者弯折外齿时反复弯折导致齿根疲劳断裂，只要安装时按照工艺要求对准卡槽、一次弯折到位，这类垫圈的防松可靠性完全能满足重型设备的长期运行要求，在很多需要定期检修的设备连接位置，这种止动垫圈的维护成本也远低于其他防松结构，不需要额外的防松胶、防松丝，只需要更换新的垫圈就能完成检修后的锁止作业。
