民用航空客机外观曲面造型设计作品

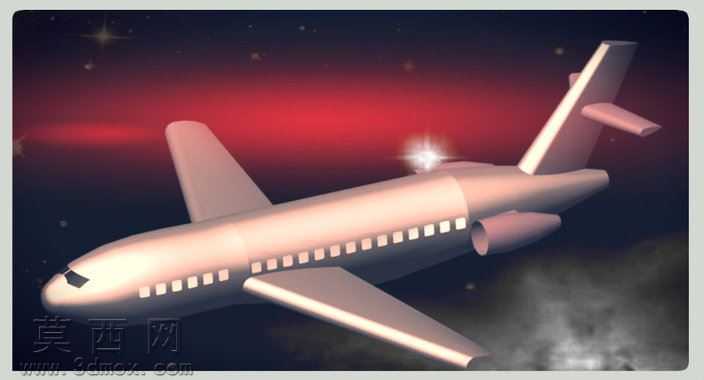

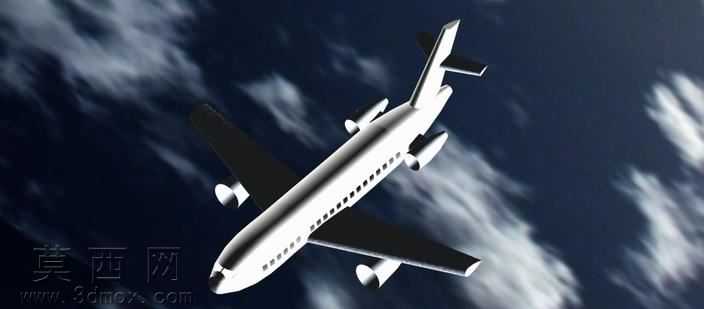

本作品为民用航空客机的外观曲面造型设计成果，建模过程严格遵循航空装备外形设计的规范要求，以保证气动合理性为核心目标开展全流程三维创作。建模阶段首先梳理客机整体布局逻辑，确定下单翼、翼下吊挂发动机、常规尾翼的经典民用客机构型，先绘制机身纵向、横向的关键控制截面，通过多组曲率连续的样条曲线搭建机身外轮廓的线框基础，保证机身从机头雷达罩的流线型过渡、客舱段的等直径圆柱段延伸到机尾的收敛段全程曲率顺滑，无突兀的折角与曲率突变，满足高速飞行状态下的减阻需求。机翼建模阶段结合民用客机的高升阻比要求，绘制翼根到翼尖的翼型变化曲线，构建出带有适当上反角与安装角的机翼曲面，还原机翼的扭转特征，保证翼面与机身的衔接处做了光滑的曲面过渡处理，避免出现气动干扰的结构死角。尾翼部分按照常规布局分别构建垂直尾翼与水平尾翼的曲面，保证尾翼与机身尾部的衔接自然流畅，舵面的分界位置做了清晰的结构刻画。翼下吊挂的发动机短舱采用流线型回转曲面构建，保证短舱与机翼挂架的衔接处曲面连续，还原发动机短舱的进气道、外罩与尾喷口的结构层次。建模全程严格把控曲面质量，通过曲率分析工具反复检查每一块曲面的连续性，确保整体外形符合航空设计的规范要求。渲染阶段采用模拟高空云层的环境背景，给机身赋予哑光银白的金属材质，还原民航客机常见的金属蒙皮质感，调整光照角度突出曲面的光影变化，清晰展现机身、机翼、尾翼、发动机各部分的造型特征与比例关系，直观呈现出该客机外观设计的整体效果，可作为航空装备外形设计学习、曲面建模练习的参考案例。
