国产双发螺旋桨私人通航飞机三维建模作品

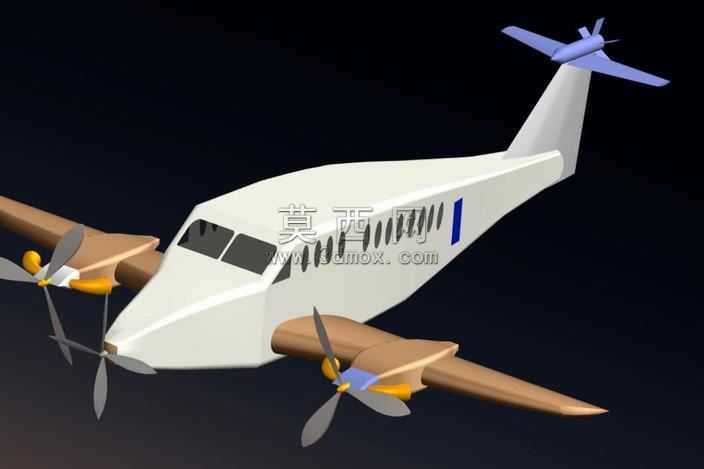

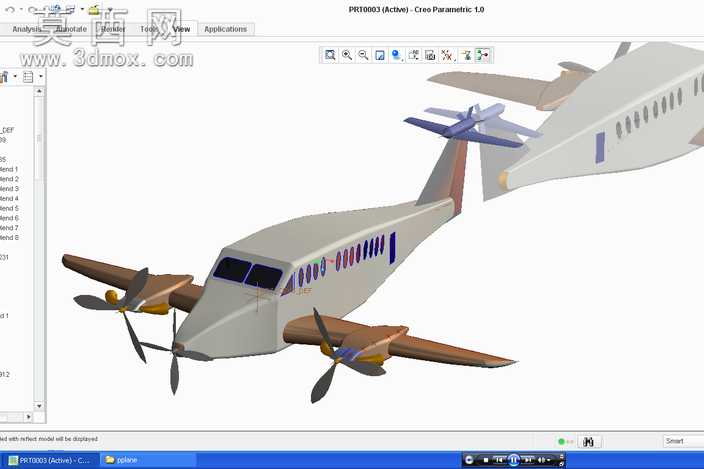

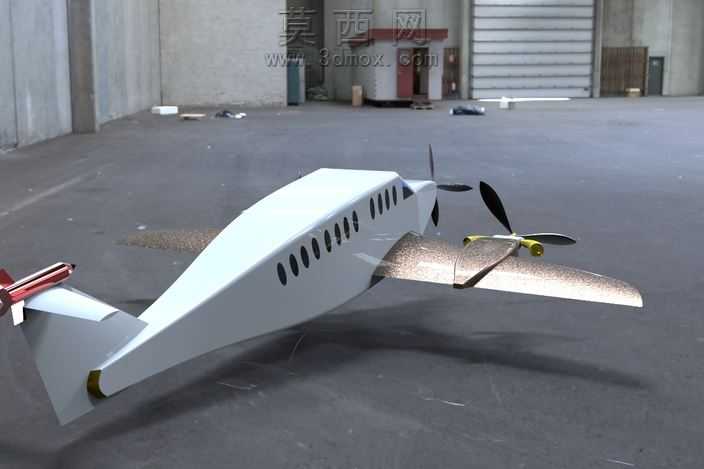

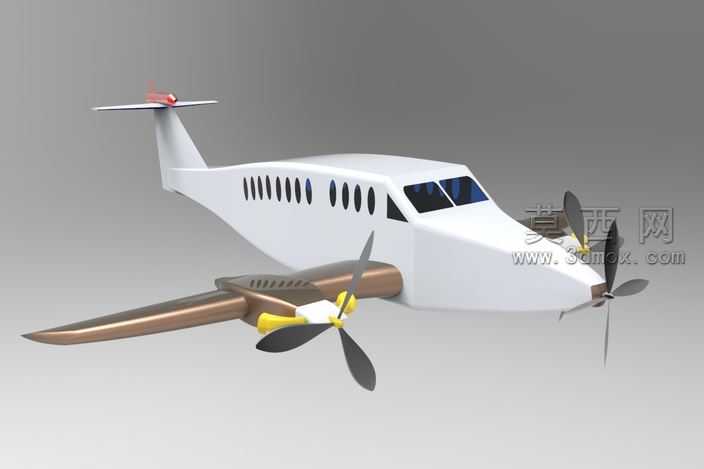

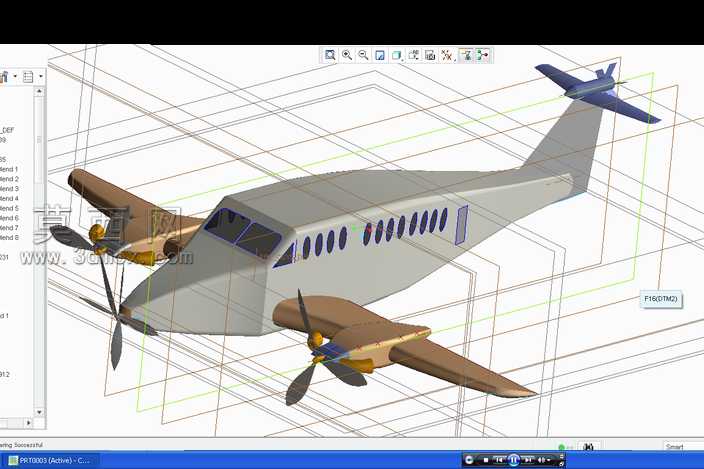

本作品为双发螺旋桨私人飞机的三维建模成果，建模过程依托参数化三维设计环境完成，全程采用自顶向下的设计思路，先完成整机气动外形的整体轮廓搭建，再逐步拆分细化各个功能部件，确保各部件间的装配关系精准匹配，无干涉错位问题。建模阶段首先构建机身主体曲面，通过多段样条曲线勾勒机身截面轮廓，从机头的流线型钝头造型过渡到中段的客舱饱满舱体，再收窄延伸至机尾的尾翼安装段，全程保证曲面曲率连续，还原小型私人飞机流畅的气动外形，降低飞行过程中的空气阻力。机翼部分采用上单翼布局设计，分别搭建左右机翼的翼型曲面，还原机翼从翼根到翼尖的厚度渐变与后掠角度，机翼与机身的衔接处做了平滑过渡处理，避免出现生硬的拼接棱角。动力系统部分为两台翼装活塞螺旋桨发动机，分别还原发动机舱的整流造型、桨毂结构与三叶螺旋桨的叶片形态，螺旋桨叶片做了翼型扭转设计，符合真实螺旋桨的气动特性，发动机舱与机翼的安装位置精准对齐，还原真实机型的动力布局。尾翼部分包含垂直尾翼与水平尾翼，垂尾后缘设置了方向舵结构，平尾后缘预留了升降舵的结构分区，尾翼与机身尾部的衔接自然流畅，整体尾翼组的比例符合小型通用飞机的配平需求。细节建模部分还原了机头的多块式风挡玻璃与客舱侧方的连续舷窗结构，舷窗采用等距排布的设计，贴合私人飞机客舱的采光需求；机身侧面设置了标识条装饰，起落架部分做了简化的收放舱预留结构。材质渲染阶段，机身主体采用哑光乳白色航空蒙皮材质，机翼与螺旋桨桨叶分别采用浅棕褐色复合材料质感与银灰色金属质感，螺旋桨桨毂采用亮蓝色装饰配色，尾翼采用淡紫色哑光漆面，不同部件的材质区分清晰，金属部件添加了轻微的环境反射效果，蒙皮材质添加了细腻的颗粒质感模拟真实航空铝材的表面纹理，渲染背景采用纯深色渐变环境，突出飞机整机的造型轮廓，通过多角度布光展现机身曲面的光影过渡，清晰呈现各个部件的结构层次与造型特征。整个建模过程严格遵循小型私人飞机的真实结构比例，所有部件的尺寸参数均参考同级别通航飞机的实际规格设置，既保证了外观造型的还原度，也预留了后续进行结构拆分、装配模拟甚至3D打印验证的基础，可用于航空科普展示、通航产品概念设计参考等场景。
