角式截止阀总成三维结构设计作品

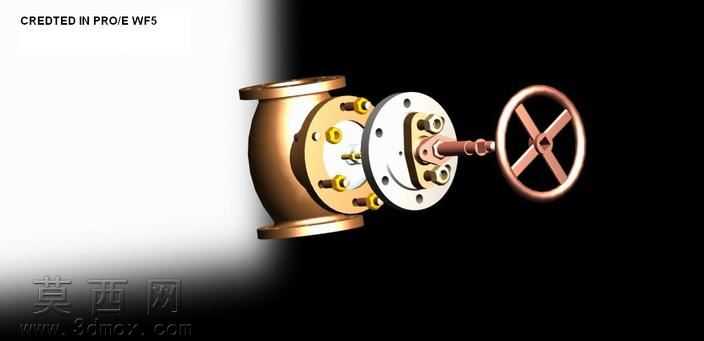

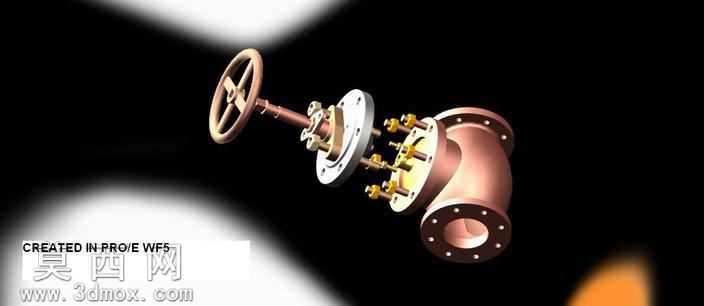

本作品为角式截止阀总成的三维结构设计，整体建模过程严格遵循机械设计规范，先从核心零部件的参数化建模入手，依次完成手轮、阀杆、阀瓣、阀体、阀盖、连接法兰、密封紧固件等全部零件的三维造型，再按照实际装配约束关系完成总装配合，完整还原了角式截止阀的真实结构形态。建模过程中对各零件的配合公差做了合理预留，比如阀杆与阀盖填料腔的间隙、阀瓣与阀座密封面的贴合精度、法兰连接的螺栓孔位同轴度都做了精准约束，确保装配后各运动部件无干涉，手轮旋转带动阀杆升降的动作逻辑符合截止阀的实际工作原理。材质渲染阶段结合工业阀门的实际用材做了区分处理：阀体、阀瓣等过流承压部件采用铸铜材质渲染，还原铜质阀件的金属质感与表面光泽，手轮采用铸铁做哑光金属处理，连接螺栓、阀杆等传动受力件采用不锈钢材质表现，密封垫片采用非金属橡胶质感呈现，不同材质的粗糙度、反光度参数都做了对应调整，让整体渲染效果层次分明，各零件辨识度高。结构设计上采用角式流道布局，相比直通式截止阀能适配管路直角转向的安装场景，阀瓣采用锥面密封结构，密封性能可靠，阀盖与阀体采用法兰螺栓连接，方便后期拆解维护，填料函结构设置在阀盖上部，可通过压盖调整填料松紧度实现阀杆处的动密封，手轮与阀杆采用键连接传递扭矩，操作力矩传递稳定。整体设计思路围绕工业截止阀的实用功能展开，在保证结构完整、装配关系正确的前提下，兼顾了渲染的视觉表现力，既可以作为阀门结构学习的直观参考素材，也能用于管路系统设计的配套阀件选型参考，完整呈现了截止阀从零件到总成的全部结构细节，没有遗漏关键的连接、密封、传动结构，各部件的比例尺寸符合常规工业截止阀的设计参数范围。
