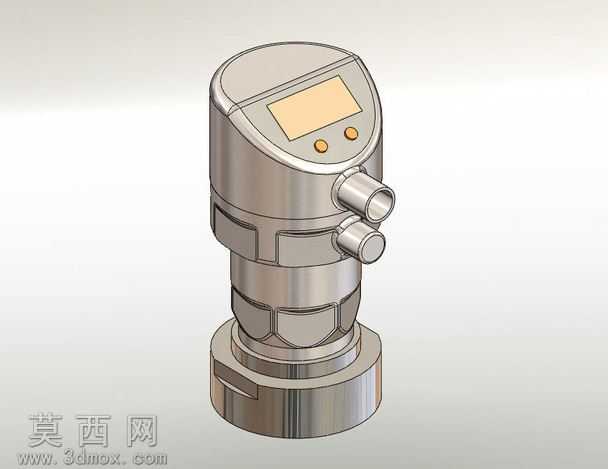

工业数显式压力变送器三维结构设计

本模型为工业现场使用的数显式压力变送器三维设计成果，建模过程严格遵循工业仪表的实际生产尺寸规范，完整还原了压力变送器从检测端到信号输出端的全部结构细节。建模阶段首先从底部的压力检测基座入手，精准还原了基座的法兰安装结构、密封槽位以及与检测膜片贴合的定位面，保证安装接口的尺寸与实际工业通用标准完全匹配，能够适配常规的工业管道压力检测安装场景。中部的主体壳体部分，采用分层式的结构设计建模，还原了壳体上的防滑棱边、结构加强筋以及模块拼接的卡扣定位结构，既还原了金属壳体的厚重质感，也清晰呈现了内部电子元器件舱的分隔布局，壳体上的走线槽、密封胶圈槽位都做了精细化的建模处理，完全符合工业仪表的防护设计要求。上部的数显表头部分，精准还原了倾斜式的显示面板结构，面板区域的显示屏安装位、操作按键的沉台结构都做了1:1的还原，表头侧面的两个电气接口采用了标准的工业航插结构建模，还原了接口的外螺纹、定位卡槽以及密封面结构，能够清晰展示信号输出与电源接入的连接方式。材质渲染阶段，主体金属壳体部分采用了不锈钢金属材质，调整了金属粗糙度参数还原了不锈钢亚光拉丝的表面质感，显示面板部分采用半透明的PC材质模拟防护视窗，按键部分采用哑光工程塑料材质，电气接口部分做了金属镀镍的质感处理，不同材质的区分清晰，能够直观区分变送器的不同功能部件。整体设计围绕工业现场压力检测的实际需求展开，结构布局紧凑合理，既保证了检测端的压力传导精度，也兼顾了现场操作人员读数、操作的便利性，侧面双输出接口的设计能够满足不同的布线需求，底部法兰的通用化设计能够适配多数工业场景的安装要求，完整的结构细节能够直接用于产品结构验证、安装模拟以及教学演示场景，清晰展现了压力变送器从机械结构到功能布局的完整设计逻辑。
