鸭鸣器加工专用手动压紧夹具结构

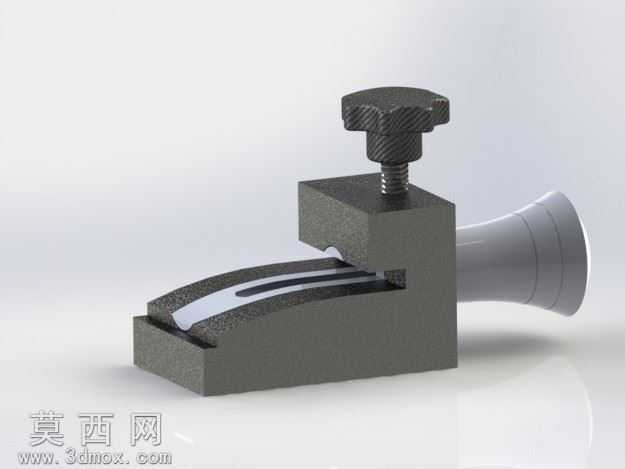

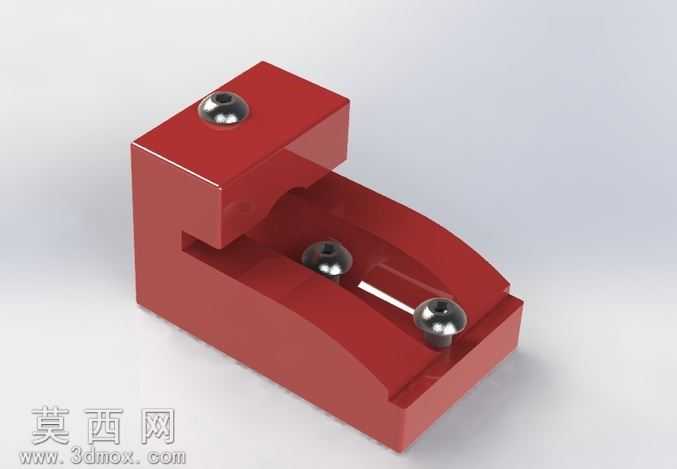

本模型为鸭鸣器木构件加工专用的手动压紧夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对各配合部件的公差预留、活动行程做了精准的参数约束，确保模型可直接导出工程图用于实际生产加工。模型渲染阶段采用写实材质方案，夹具主体金属结构件赋予磨砂铸铁材质，还原普通机加工工装的哑光金属质感，表面做细微的切削纹理处理，避免塑料感失真；顶部的调节旋钮采用黑色电木材质，添加细微的颗粒质感与轻微反光，匹配车间常用操作件的真实外观；待夹持的鸭鸣器木构件赋予胡桃木材质，还原木材的自然纹理与温润哑光质感，通过光影调整突出木质件与金属夹具的材质对比，让整体渲染效果更贴近真实工装的使用场景。从结构设计来看，该夹具采用经典的悬臂式压紧结构，底部为一体化铸造的L型基座，基座上加工有与鸭鸣器外形完全匹配的仿形定位槽，可实现待加工木件的快速定位，避免装夹过程中出现偏移；上部的压紧块通过梯形丝杆与顶部旋钮连接，转动旋钮即可带动压紧块垂直升降，对定位槽内的木件施加均匀的压紧力，压紧块与木件接触的端面做了圆弧适配处理，避免压紧过程中压伤木质工件表面；基座侧面设置有排屑缺口，加工过程中产生的木屑可通过缺口及时排出，不会堆积在定位槽内影响装夹精度。设计思路围绕小尺寸木质异形件的小批量加工需求展开，摒弃了复杂的气动、液压压紧结构，采用纯手动操作方式，整体结构简单可靠，制造成本低廉，操作门槛低，无需外接动力源即可在普通工作台面上使用，非常适合手工工坊、小批量定制生产场景下的鸭鸣器木件打磨、开槽、抛光等工序的装夹固定，仿形定位槽的设计可保证每次装夹的工件位置一致性，有效提升异形木件的加工精度与装夹效率，同时压紧行程预留了足够的调节空间，可兼容一定尺寸公差范围内的同类木件装夹需求，具备较好的通用性。
