柯尔特枪械HBAR缓冲组件结构三维设计

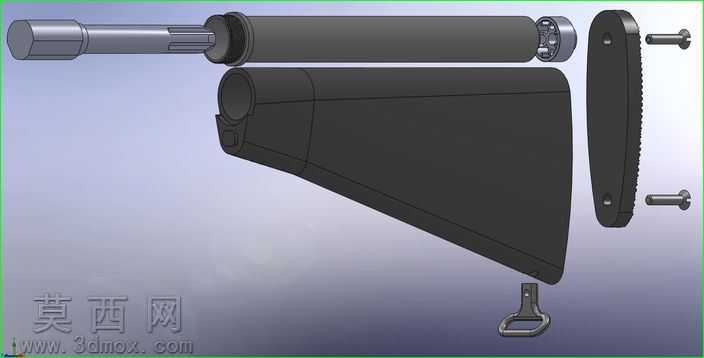

本作品为枪械配套HBAR缓冲组件的三维结构设计，建模过程严格遵循轻武器零部件的实际尺寸比例与装配逻辑，首先通过草图绘制勾勒各零件的基础轮廓，针对缓冲管、枪托主体、端盖、固定螺钉、背带环等独立零件分别进行特征建模：缓冲管部分采用回转类特征构建主体柱形结构，对表面的定位卡槽、装配导向槽做了精准的切除拉伸处理，还原真实零件的装配定位结构；枪托主体采用曲面建模结合实体加厚的方式完成，贴合人体工学的握持曲面做了曲率连续处理，边缘做了符合工艺要求的圆角过渡，还原工程塑料材质枪托的外观质感；端盖、固定螺钉等标准类零件按照对应紧固件的标准参数建模，螺纹部分采用装饰螺纹特征兼顾显示效果与模型轻量化，背带环零件还原了铰接活动结构，可模拟真实的转动状态。装配阶段按照实际枪械的装配顺序添加配合约束，缓冲杆与缓冲管之间添加滑动配合约束还原缓冲行程的运动逻辑，固定螺钉与对应安装孔添加同轴与端面贴合约束，所有零件无干涉错位，可完整呈现缓冲组件的装配关系。材质渲染阶段针对不同零件的材质属性做了区分设置：金属材质的缓冲管、螺钉、端盖、背带环采用哑光金属材质，添加轻微的表面磨砂质感与磨损痕迹，还原枪械金属零件的使用质感；枪托主体采用黑色工程塑料材质，调整表面粗糙度与漫反射参数，还原聚合物材质的哑光质感；整体渲染采用柔和的工业展示光源，突出各零件的结构轮廓与装配层次，清晰展现缓冲组件的内部构造与外部形态。设计过程中充分考虑了零部件的加工工艺性，所有结构特征均符合常规机加工与注塑成型的工艺要求，无无法加工的倒扣与极端薄壁结构，各装配间隙预留合理，既保证结构展示的准确性，也可为相关轻武器配件的结构设计、教学演示提供直观的三维参考。
