四缸发动机排气歧管结构设计方案

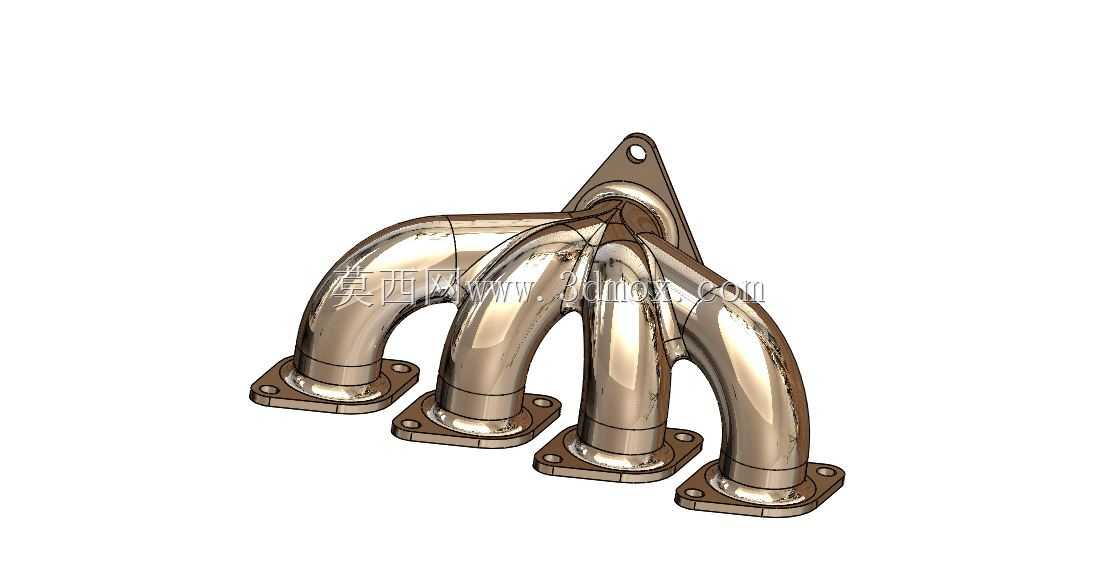

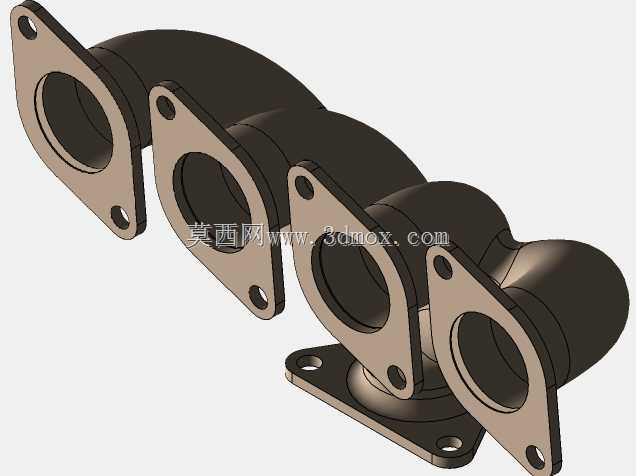

在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对整机动力输出特性、燃油经济性以及排气噪声表现产生连锁影响。这款四缸机型配套的排气歧管，采用四支等长弯管汇聚至单出口的布局形式，整体采用一体成型的铸造结构设计，管壁过渡区域做了连续顺滑的圆角处理，避免气流在弯折处产生涡流阻滞。从安装边界来看，歧管上端设置有带定位孔的安装法兰耳，用于将歧管整体固定在发动机缸盖侧的安装支架上，抵消发动机运行过程中产生的振动载荷，避免管路连接部位出现应力开裂；四个进气端分别设置独立的方形安装法兰，每个法兰上预留四个螺栓安装孔，安装时通过耐高温密封垫片与气缸盖的排气端口紧密贴合，保证高温高压排气不会从结合面处泄漏，法兰的密封面平面度需要控制在0.1mm以内，避免长期高温工况下出现密封失效。出气端的法兰结构则用于连接三元催化器或者排气头段管路，将各缸排出的废气统一导入后处理系统。

设计过程中首先要考量的是各缸排气路径的长度差控制，这款歧管通过调整各支管的弯曲曲率，让四个气缸排出的废气到达汇聚腔的路径长度尽可能保持一致，避免出现各缸排气背压不均的问题——如果各缸歧管长度差异过大，会导致某一缸排气阻力偏高，缸内残余废气量上升，直接影响该缸的燃烧效率，长期运行还会出现各缸工作均匀性恶化、整机抖动增大的问题。其次是管路弯折角度的优化，所有弯管段的弯曲半径都控制在管径的1.5倍以上，避免弯折处出现通流截面骤减的问题，减少排气气流的局部阻力损失，让废气能够更顺畅地排出气缸，降低发动机的泵气损失，这对提升高转速区间的动力输出表现有明显帮助。

从实际应用场景来看，这类排气歧管多用于小排量直列四缸自然吸气或者小增压比的乘用车发动机上，工作过程中需要长期承受800-900摄氏度的高温排气冲刷，同时还要承受发动机启停过程中产生的冷热交变应力，因此结构设计时在各支管的连接部位都做了加厚的加强筋结构，避免长期热循环下出现热疲劳裂纹。歧管的安装位置处于发动机舱的高热区域，设计时还需要预留足够的周边间隙，避免与周边的线束、冷却管路、油液管路发生干涉，同时要考虑装配过程中的操作空间，四个进气法兰的螺栓安装位都预留了足够的扳手操作空间，不需要拆解周边其他附件就能完成歧管的拆装作业。

在流道设计上，歧管内部的汇聚腔采用渐缩式结构，随着气流从四个支管汇入，通流截面逐步平滑过渡到出口端的管径，避免气流在汇聚过程中产生相互干涉，特别是在相邻气缸的排气门开启重叠角区间，顺畅的流道结构可以减少不同气缸排出气流的相互干扰，避免出现排气倒灌的问题。另外，歧管的管壁厚度设计也做了梯度区分，法兰连接部位厚度较大，保证连接强度和密封性能，弯管主体段的壁厚控制在合理范围，既可以保证整体结构强度，也能控制零件整体重量，降低发动机的整机自重。对于维修替换场景来说，这款歧管的安装接口尺寸完全匹配对应机型的缸盖排气端口尺寸，不需要额外做改装适配就能直接替换原厂故障件，安装时只需要按照规定扭矩依次拧紧各法兰的固定螺栓，就能保证密封可靠性，日常使用过程中不需要额外的维护作业，只需要在定期保养时检查法兰连接螺栓的扭矩是否正常、有没有出现排气泄漏的痕迹即可。
