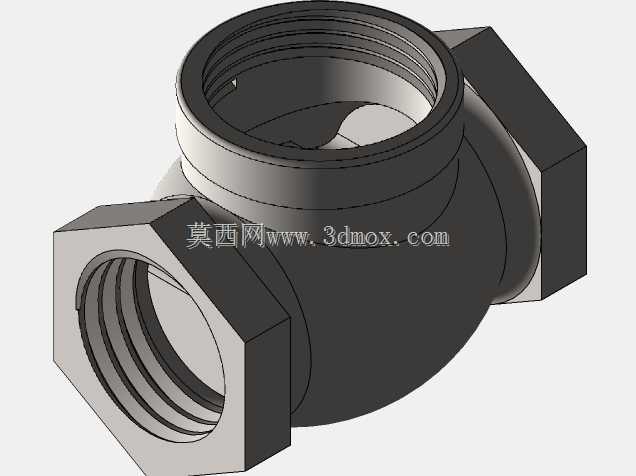

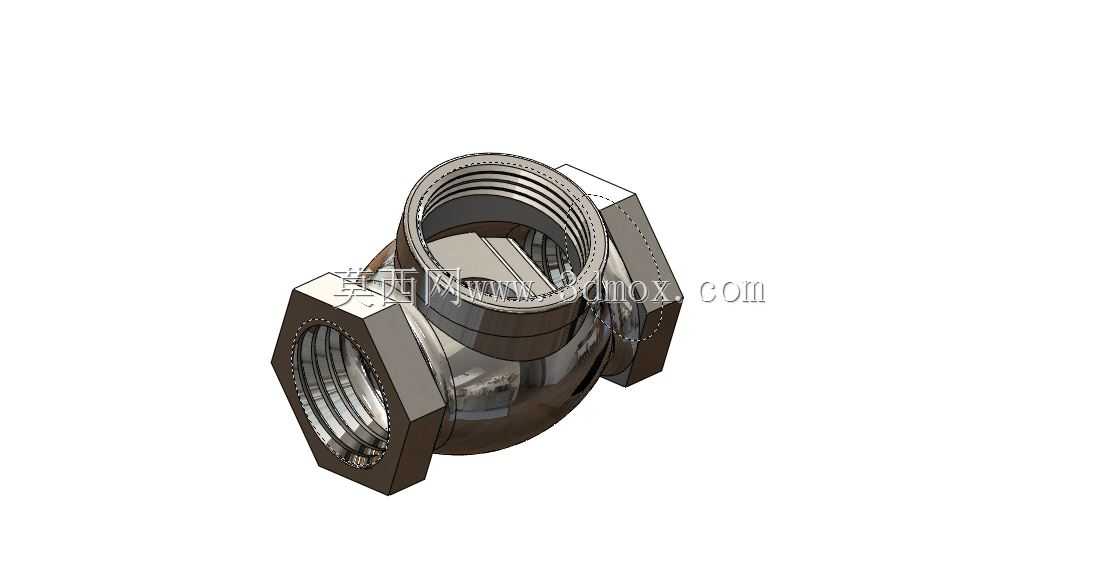

内螺纹连接三通式球阀阀体结构

在民用给排水、化工流体输送、暖通空调管路、小型液压控制系统的分支管路场景中，这类三通结构的阀体是实现流体换向、合流、分流功能的核心承压壳体，区别于两通阀仅能通断管路的作用，三通阀体可在不额外增设管路接头的前提下，完成三个方向管路的连通控制，大幅减少管路连接点的泄漏风险，尤其适合安装空间紧凑、管路排布密集的设备内部集成场景。从实际使用工况来看，这类阀体适配的介质多为常温清水、低压液压油、无强腐蚀性的气体，常规承压等级适配PN16及以下的低压管路，三个连接端均采用内螺纹结构，无需额外焊接法兰，安装时仅需将带外螺纹的管路端缠好生料带后拧入对应接口即可，现场安装效率高，后期维护拆卸也更为便捷，不需要动用大型切割、焊接设备，普通管钳即可完成拆装作业。从结构设计逻辑来看，阀体的中腔为球形阀芯的容纳腔，尺寸精度直接决定阀芯的转动灵活性与密封性能，设计时中腔的内径公差需控制在合理范围，既要保证阀芯装入后无卡滞，也要避免间隙过大导致密封件受压变形过量出现内漏；三个连接端的内螺纹轴线需严格保证空间垂直，两两轴线的夹角公差控制在±0.5°以内，否则安装时会出现管路别劲的问题，长期使用会在螺纹连接处产生应力集中，引发螺纹开裂、介质泄漏的故障。阀体外部的六角结构是专门为安装作业设计的受力位，每个六角面的平面度有明确要求，管钳夹持时不会出现打滑，六角结构的外接圆尺寸匹配常规管钳的夹持范围，不需要定制特殊安装工具。阀体的壁厚设计经过承压校核，在螺纹加工的退刀槽位置做了局部加厚处理，避免螺纹加工后局部壁厚不足，在承压时出现开裂风险；中腔与三个连接通道的过渡位置均采用圆弧过渡，减少流体流经时的局部阻力，也避免直角过渡位置的应力集中问题，提升阀体长期承压的疲劳寿命。从安装边界来看，这类三通阀体的三个接口轴线处于同一平面，安装时需预留出扳手操作的空间，尤其是侧方两个接口的安装位置，不能紧贴墙面或其他设备壁面，否则管钳无法完成拧紧作业；阀体的整体外形无突出的尖锐结构，在集成到设备内部时不会剐蹭周边的管路或线路，金属材质的壳体也具备一定的抗外力磕碰能力，普通的安装碰撞不会导致壳体变形影响内部阀芯动作。设计建模过程中，需要重点关注内螺纹的收尾位置与中腔的衔接处，不能出现加工干涉的问题，螺纹的有效旋合长度需满足管路连接的强度要求，一般不小于螺纹公称直径的1.2倍，保证管路连接后不会在压力波动时出现脱扣问题；中腔上端的阀杆安装孔与中腔的同轴度也需要严格控制，否则阀杆转动时会出现偏磨，导致阀杆处的外密封失效，出现介质沿阀杆渗漏的问题。这类阀体在实际选型时，需要匹配对应通径的阀芯、阀座、阀杆、手柄等配件，各配合面的尺寸公差需要与配件的公差带适配，比如阀座的安装槽尺寸，需要保证阀座压入后有足够的预紧力，在介质压力作用下能紧密贴合在阀芯表面，实现可靠密封；阀体的流道内壁做了光滑处理，减少流体中的杂质在流道内滞留堆积，尤其是在输送带有微小颗粒的介质时，光滑的内壁能降低杂质卡滞在密封面的概率，延长阀门的整体使用寿命。
