内六角圆柱头螺栓紧固连接结构

日常做设备结构设计时，内六角圆柱头螺栓是最常调用的紧固元件之一，不管是做非标自动化机架拼装、机床护板固定、液压阀块集成，还是小型精密模组的零件锁紧，都绕不开这类连接件的选型与排布。不同于外六角螺栓需要预留足够的扳手回转空间，内六角螺栓的拧紧操作只需要对应规格的内六角扳手伸入头部沉孔即可施力，这一特性让它特别适合安装空间局促、螺栓头需要沉入零件沉孔不外露的场景，比如自动化设备的线性导轨安装、伺服电机的端面固定、模具模板的合模锁紧，都能避免螺栓头突出带来的干涉、刮蹭问题，也能让设备外表面更平整整洁。

从功能特性来看，这类螺栓依靠杆部的外螺纹与配套螺母或者零件预制内螺纹形成螺纹副，拧紧后通过螺栓头下端面与被连接件表面的压紧力，实现两个或多个零件的刚性连接，能承受一定的轴向拉力与横向剪切力，常规工况下选用8.8级及以上强度等级的产品，就能满足大部分工业设备的静载、低频次动载连接需求。做结构设计时，首先要根据被连接件的总厚度确定螺栓的公称长度，要保证拧紧后螺纹末端露出螺母2-3个螺距，既不能因为长度不足导致螺纹啮合圈数不够出现滑牙，也不能因为长度过长导致螺纹末端突出过多干涉其他运动部件。

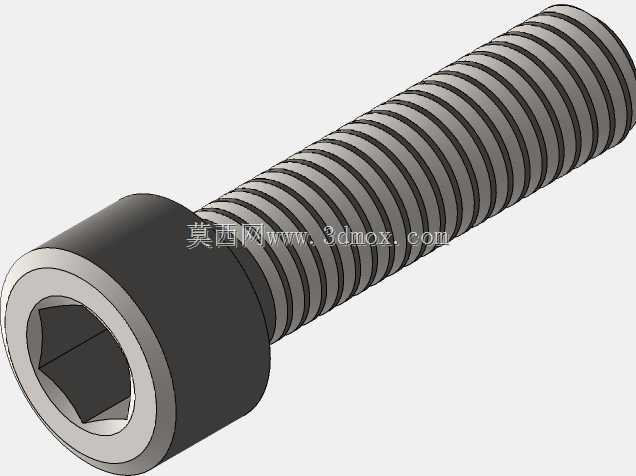

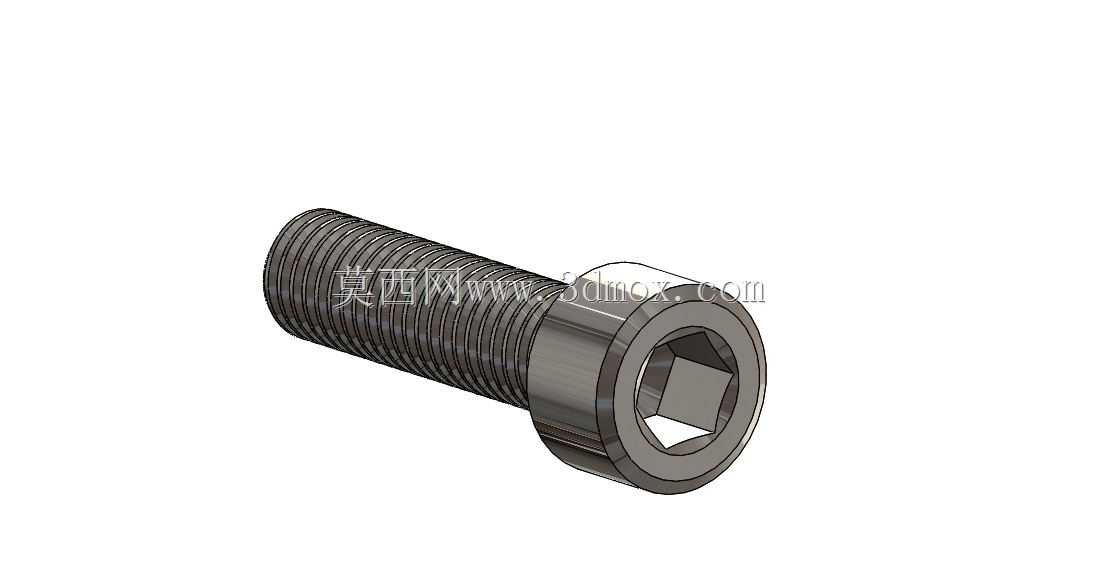

设计这类螺栓的三维模型时，首先要确定螺纹公称直径、螺距、头部直径、头部高度、内六角对边深度这些核心尺寸，建模时要注意区分螺纹收尾的不完全牙段，不能把全螺纹直接做到螺栓头部端面，否则实际加工时会出现应力集中的问题，也不符合紧固件的实际生产工艺。头部的内六角沉孔要做合理的倒角，方便内六角扳手顺利插入，同时螺栓头下端面与螺杆的衔接处要做退刀槽或者圆角过渡，避免热处理和拧紧受力时出现应力断裂。安装边界上，要提前在被连接件上预制对应规格的沉头孔，沉孔深度要略大于螺栓头部高度，保证螺栓头完全沉入后不高出零件表面，沉孔直径要比螺栓头外径大0.5-1mm，预留足够的安装公差，避免装配时螺栓头卡滞；穿螺栓的光孔直径要比螺杆公称直径大0.2-0.3mm，抵消零件加工的位置度误差，方便装配时顺利穿入。

实际选型应用中，还要根据工况环境确定表面处理方式，普通干燥车间工况用发黑处理即可，有防锈需求的户外或者潮湿工况要选镀锌、达克罗表面处理的产品，有耐腐蚀要求的食品、化工设备场景则要选用不锈钢材质的对应规格。排布螺栓时，要遵循均匀受力的原则，在连接法兰、安装板的周边对称排布螺栓，避免单个螺栓受力过大出现断裂或者连接面密封不严的问题，对于有振动工况的连接位置，还要配套弹垫、防松垫圈或者螺纹胶使用，避免设备运行过程中螺栓松动脱落。很多新手做结构设计时容易忽略扳手操作空间的预留，哪怕选了内六角螺栓，也要在螺栓头部的轴向方向预留足够的空间，保证内六角扳手能够完全插入沉孔并完成拧紧动作，不能被周边的筋板、凸台挡住操作路径，否则实际装配时工人根本无法完成锁紧作业，只能临时修改零件结构，耽误装配进度。
