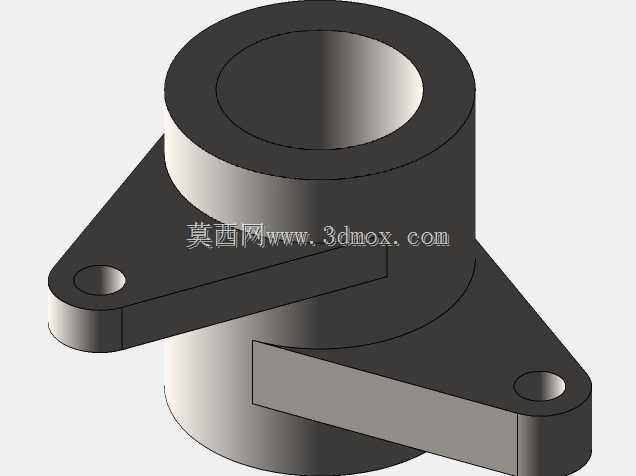

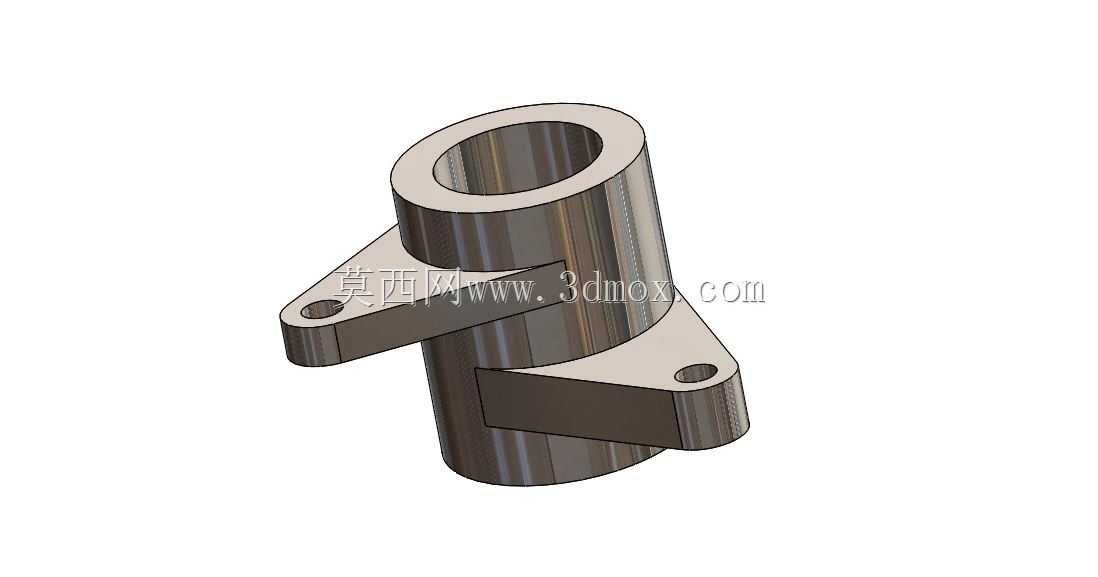

这类带双耳安装结构的立式轴套构件,在轻工输送线、小型自动化专机的从动辊组支撑场景中十分常见,日常做设备改型时经常会碰到类似的支撑需求——既要给转动轴提供稳定的径向支撑限位,又要尽可能压缩安装占用的横向空间,同时还要保证安装固定后不会因为长期受径向载荷出现支座偏移的问题。从实际使用场景来看,这类构件大多用在载荷不大、转速中等的传动轴端部,比如小型皮带线的从动端支撑、工位治具的旋转轴定位座、手动翻转工装的铰接支撑位,相比一体式的铸造支座,这种机加工成型的构件加工周期更短,针对小批量定制设备的适配性更强,不需要开模就能快速调整尺寸参数适配不同的轴径需求。
从功能特性上看,主体的筒状结构是核心的承载部分,内孔需要和配套的转动轴或者衬套做间隙配合,内壁的粗糙度要控制在合理范围,要是装无油衬套的话,内孔公差一般选H7就足够满足使用需求,筒身的壁厚要根据实际承受的径向载荷核算,常规工况下壁厚取轴径的五分之一到四分之一就能避免受力变形,筒身上下两端的端面需要和内孔保持垂直,不然装配后轴会出现憋劲的情况,长时间运转会加剧轴和衬套的磨损。两侧伸出的安装耳是整个构件的固定受力点,耳片上的安装孔中心到筒身轴线的距离要严格控制,两个安装孔的中心连线需要和筒身轴线保持空间垂直,不然锁紧紧固件之后筒身会出现倾斜,直接影响轴的转动顺畅度。耳片和筒身衔接的位置做了圆弧过渡,这个细节很重要,要是直接做直角衔接,设备运行过程中受交变载荷的时候,衔接位置很容易出现应力集中导致开裂,尤其是频繁启停的工位,应力集中的隐患会被放大,圆弧过渡的半径一般取壁厚的0.8到1倍,既能分散应力,也不会过多增加构件的整体重量。
做这类构件的三维设计时,首先要确定核心的配合尺寸,也就是内孔的直径和筒身的总高度,这两个尺寸是由配套的轴长、轴径以及安装空间的高度边界决定的,确定筒身参数之后再排布两侧的安装耳,耳片的厚度不需要和筒身壁厚一致,一般比筒身壁厚薄2到3毫米就足够,毕竟安装耳主要受的是压紧力和剪切力,过厚只会增加不必要的材料成本。安装孔的大小要根据选用的紧固件规格来定,比如用M6的内六角螺丝固定,安装孔直径做到6.5毫米方便装配调整,两个安装耳的位置不需要完全对称布置,可以根据实际安装面的空间偏移一定角度,只要保证锁紧之后的受力均匀就行。建模的时候要先做主体的回转特征,再拉伸切除出内孔,之后做出两侧的耳片结构,最后把衔接位置的圆角、安装孔的倒角这些细节特征加上,倒角的尺寸不用太大,一般0.5到1毫米就够,主要是为了去除机加工的毛刺,避免装配的时候割手或者刮坏配套的密封件。
从安装边界来看,这类构件的安装占用空间主要由筒身外径和两个安装耳的外伸长度决定,设计的时候要提前核算安装面的可用空间,两个安装孔的中心距要和安装底板上的预留孔位完全匹配,要是替换旧设备上的损坏构件,还要注意筒身下端面到安装耳下端面的距离,这个尺寸直接决定了轴的安装高度,差个几毫米就可能导致传动带张紧度不合适,或者齿轮啮合出现错位。筒身上端不需要额外做法兰结构,靠安装耳压紧在安装面上就能提供足够的固定力,相比带法兰的轴套,这种双耳结构的横向尺寸更小,在安装空间比较局促的工位上优势很明显,比如两个相邻辊筒间距很小的位置,用法兰轴套可能会出现支座干涉,用这种双耳结构就能避开干涉问题。另外筒身的外圆不需要做过高的精度要求,只要保证和内孔的同轴度就行,毕竟外圆不参与配合,只要表面没有明显的加工缺陷就不影响使用,加工的时候可以适当降低外圆的精度要求,减少不必要的加工成本。
