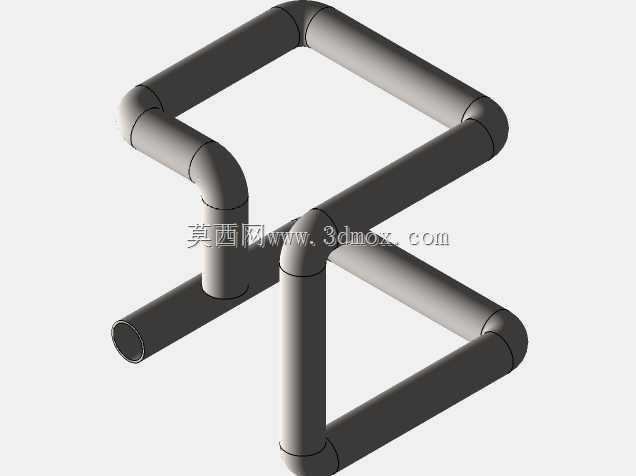

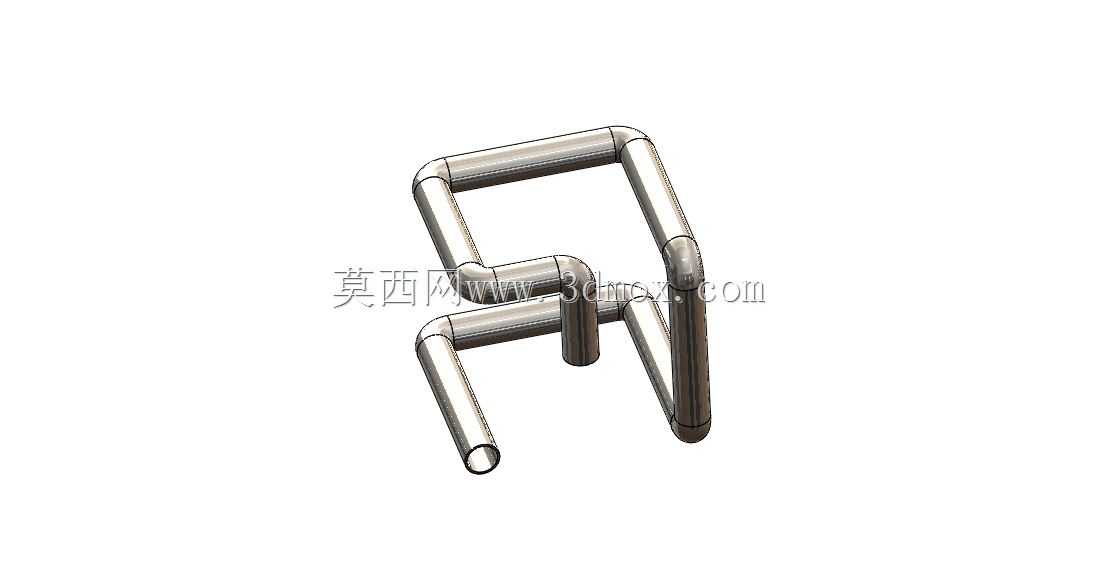

多弯折连通金属管路结构设计

　　在流体输送类设备的布局设计中，管路走向的合理性直接决定整套系统的空间占用率、流体阻力损失以及后期维护的便捷性，这类多段弯折的连通管路，常见于小型液压动力单元的阀组外接油路、实验室小型气路实验台的介质输送支路、紧凑型制冷设备的冷媒循环管路等场景，区别于大口径长距离输送的工业主管道，这类小尺寸多弯折管路更多承担设备内部有限空间内的介质导流作用，不需要承担过高的管路支撑载荷，但对弯折处的曲率半径、管口对接的同轴度有较高要求。从实际使用场景来看，这类管路的应用场景往往存在安装空间局促、周边配套部件排布密集的特点，比如小型液压站的阀块安装面往往预留的外接油口间距有限，若采用直管路搭配接头转接的方式，不仅会增加接头数量提升泄漏风险，

　　还会额外占用阀块周边的操作空间，给后期的阀件检修、密封件更换造成阻碍，而一体化弯折成型的管路可以直接匹配预设的走线路径，减少中间接头的使用量，从结构层面降低介质泄漏的概率。在功能特性层面，该管路采用等径圆管弯折成型，所有弯折段均保持统一的管路通径，不会出现通径突变造成的局部流阻陡增，适合输送粘度不高的流体介质，比如液压油、压缩空气、低压冷媒等，管路的弯折处采用圆弧过渡，没有直角弯折的死区，能够避免介质内的少量杂质在弯折处沉积堵塞管路，同时圆弧过渡的结构也能降低介质高速流过弯折段时产生的管路振动，减少管路固定点的疲劳松动风险。设计这类管路时，首先要确认两端对接接口的空间坐标，包括管口的朝向、对接面的高度差、水平方向的偏移距离，

　　再结合周边部件的避让边界确定每一段弯折的位置和角度，弯折曲率半径的选择需要匹配管材的弯折工艺要求，曲率半径过小会造成弯折处管壁减薄严重，降低管路的承压能力，曲率半径过大则会增加管路的空间占用，无法实现紧凑布局的设计目标，设计过程中需要反复核对每一段管身的位置，确保管身和周边的结构件、电气线路保持足够的安全间隙，避免设备运行过程中管路和其他部件产生摩擦磨损，同时还要预留出管路安装时的操作空间，保证管口对接时能够顺利拧紧紧固件，不会因为周边部件遮挡导致安装工具无法操作。从安装边界来看，这类管路的两个自由端为对接接口，安装时需要保证两个管口的对接面和对应连接件的密封面完全贴合，管口的轴向偏差需要控制在密封件允许的补偿范围内，

　　否则会出现密封失效泄漏的问题，管路的固定点通常设置在较长的直段管身处，固定件和管身之间需要加装减震垫，吸收设备运行时产生的振动，避免管路焊缝或者弯折处产生疲劳裂纹，管路整体的外轮廓尺寸需要完全落在预设的安装空腔内，不能突出到设备的操作通道或者运动部件的行程范围内，防止设备运行时管路被运动部件磕碰造成破损。在实际建模过程中，每一段管段的长度、弯折角度都需要和实际安装空间的测绘尺寸一一对应，不能仅凭视觉判断弯折位置，否则加工出来的实物管路会出现对接错位的问题，管壁厚度的选择需要匹配系统的工作压力，压力越高对应的管壁厚度越大，弯折时的工艺参数也要对应调整，避免弯折处出现开裂或者鼓包的缺陷，对于需要定期拆卸维护的管路，设计时还要在管口位置预留足够的拆卸操作空间，方便后期更换密封件或者拆卸管路检修，不需要额外拆除周边的其他部件，降低维护的工作量。
