SOLIDWORKS设计的深沟球滚珠轴承结构

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、减速机输入输出轴，再到小型动力机具的旋转部位，几乎所有存在连续回转运动的机械结构里，都能见到这类轴承的身影。它的核心作用是承接转轴运行过程中产生的径向载荷，同时可兼顾一定比例的轴向载荷，通过滚动摩擦替代传统滑动摩擦的结构形式，大幅降低轴系运转过程中的摩擦阻力，减少动力传输过程中的无谓损耗，同时把轴系的径向与轴向窜动控制在设计允许的公差范围内，保证轴上安装的齿轮、带轮、叶轮等功能部件始终保持精准的工作位置，避免因轴系偏移引发的部件磨损、传动异响、精度失效等问题。

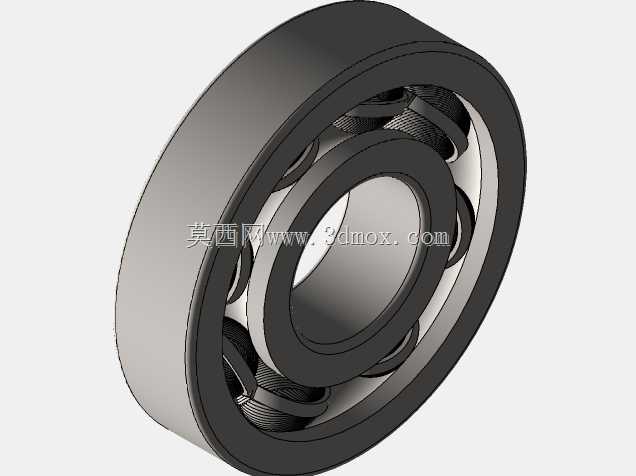

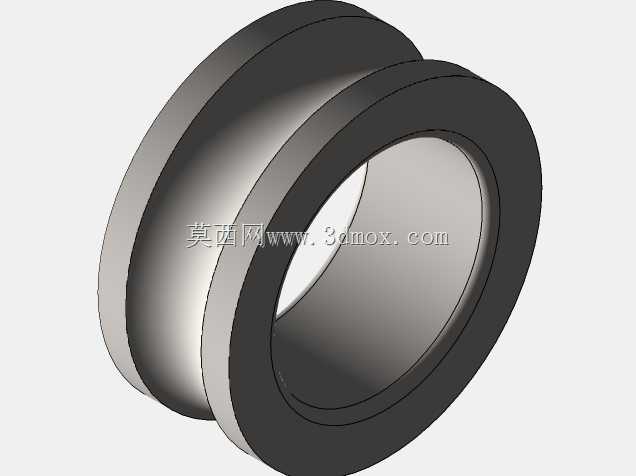

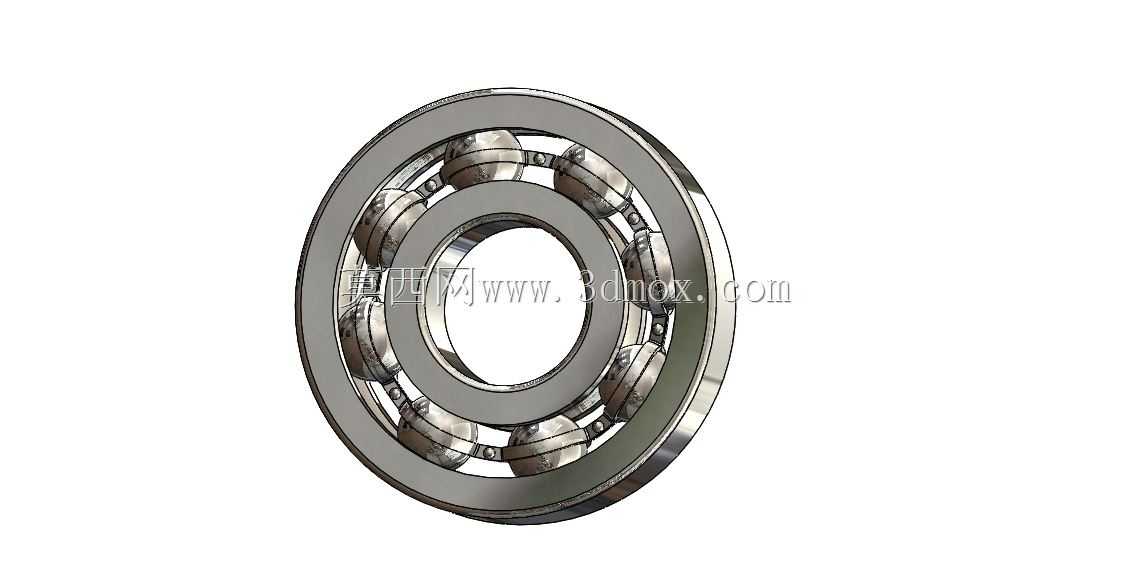

　　这个滚珠轴承的设计遵循深沟球轴承的经典结构逻辑，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。建模过程中首先确定轴承的公称内径，也就是与转轴配合的内圈孔径，这个尺寸直接决定了轴承可适配的轴径规格，设计时内圈的内圆柱面按照基孔制公差要求预留配合余量，保证与转轴过盈或过渡配合的装配可靠性；内圈的外侧开设连续的弧形滚道，滚道的曲率半径略大于钢球的半径，既保证钢球可以在滚道内顺畅滚动，又能让钢球与滚道的接触面积控制在合理范围，降低接触应力集中的风险。外圈的外圆柱面是与轴承座、设备安装孔配合的安装基准面，按照基轴制的配合公差设计，外圈内侧同样开设与内圈位置对应的弧形滚道，内外圈滚道共同构成钢球的滚动运行轨道。

　　钢球作为承载滚动的核心元件，均匀排布在内外圈的滚道之间，设计时根据轴承的额定动载荷、静载荷要求确定钢球的直径与排布数量，钢球的直径公差、圆度公差都按照轴承行业的通用精度等级设定，保证每颗钢球受力均匀，避免个别钢球负载过大出现早期点蚀失效。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运动，在轴承无载荷区引导钢球保持合理间距，优化轴承内部的润滑脂流动路径，这个模型里的保持架采用浪形冲压结构的设计思路，兜孔的尺寸略大于钢球直径，预留出足够的润滑脂存储空间，同时保证钢球在兜孔内可以自由转动，不会出现卡滞问题。

　　从安装边界来看，这类轴承的轴向尺寸也就是轴承宽度，是设计安装位时需要重点考量的参数，安装时内圈通常靠轴肩做轴向定位，外圈靠轴承座的孔肩定位，设计时轴肩与孔肩的高度都要控制在合理范围，既要保证定位面有足够的接触面积承受轴向力，又不能过高导致后续轴承拆卸困难。轴承的倒角尺寸按照通用安装要求设计，内外圈的两端都做了过渡倒角，既可以避免装配时锐边划伤安装孔与轴的配合面，也能引导轴承顺利压入安装位。在实际选型应用中，这类开式深沟球轴承通常需要配合润滑脂使用，安装时在滚道与保持架的间隙内填充对应标号的润滑脂，依靠设备的密封结构防止润滑脂泄漏与外界粉尘杂质进入滚道，如果是应用在粉尘较大、潮湿的工况环境，还可以在轴承两侧加装密封盖，不过这个基础结构模型主要呈现轴承本体的核心构造，方便设计人员在做整机结构布局时直接调用参考，核对安装尺寸、配合公差，验证轴系支撑结构的布局合理性，避免在整机装配阶段出现轴承位尺寸干涉、配合公差不合理导致的装配问题。

　　建模过程中对各个零件的配合关系做了完整还原，内圈与外圈保持同轴度约束，钢球与内外滚道保持相切配合，保持架的兜孔与每颗钢球位置对应，完整呈现了轴承装配完成后的状态，可以直观展示轴承的内部构造，也方便后续做装配干涉检查、运动仿真，验证轴承在轴系运转过程中的运动状态，对于刚接触机械结构设计的人员来说，也可以通过这个模型理解滚动轴承的工作原理，掌握这类通用零部件的设计选型要点，在后续的设备设计中合理选择轴承的规格、精度等级、配合方式，提升轴系结构的运行稳定性与使用寿命。
