带双卡槽与铰接孔的机械连接基座

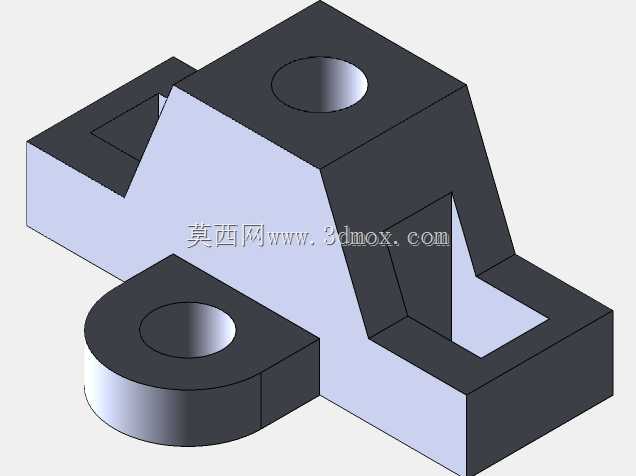

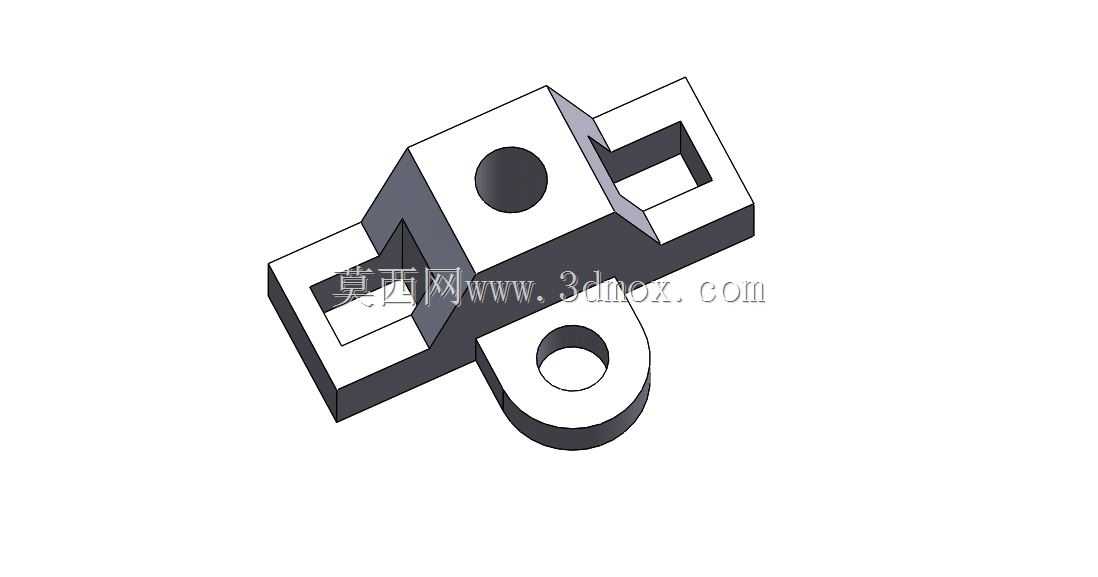

这类带双卡槽与铰接孔的连接基座，在轻工自动化输送线、小型工装夹具的工位定位单元里应用十分普遍，日常做非标设备改型时经常会碰到类似结构的选型或自制需求。从实际使用场景来看，它主要承担两个方向的功能：一是通过两侧对称的回形卡槽完成相邻型材或功能板的快速卡接定位，二是通过下方带通孔的耳板结构实现与摆臂、连杆类构件的铰接传动，中间带沉孔的凸台则用来安装锁紧螺栓或者定位销，把整个基座固定在设备的安装基板上。

做这个零件的结构设计时，首先要卡准安装边界的尺寸约束：两侧卡槽的内槽宽度要和常用的15系列工业铝型材槽宽匹配，槽深控制在8mm左右，既能保证卡入后不会出现横向窜动，又不会因为槽深过大削弱基座主体的结构强度；下方铰接耳板的通孔直径要适配常用的M6铰接销轴，耳板的外圆半径要比通孔半径大6mm以上，避免销轴受力时耳板出现应力开裂；中间凸台的沉孔深度要刚好容纳M5内六角螺栓的头部，保证螺栓锁紧后端面不高出凸台平面，不会和上方安装的其他构件产生运动干涉。

设计思路上优先采用等壁厚设计，主体壁厚统一设为4mm，所有棱边做0.5mm的倒角去毛刺处理，既减少加工时的应力集中，也能避免装配时划伤操作人员。卡槽的内侧端面要和基座底面保持严格的垂直公差，控制在0.02mm以内，不然卡接铝型材后会出现型材歪斜，影响整条线的工位定位精度。铰接孔的位置度公差要控制在0.03mm以内，因为这个孔是整个基座和传动构件连接的基准，位置偏差过大会导致连杆传动时出现卡滞、异响，长期运行还会加剧销轴的磨损。

实际装配时，先把两侧卡槽对准相邻构件的卡接凸沿推入到位，再用螺栓穿过中间凸台的沉孔把基座锁死在安装面上，最后把铰接销轴穿入下方耳板的通孔，连接对应的摆臂构件就行。要注意的是，卡槽的配合公差选H7/g6的间隙配合，既保证装配时能顺利推入，又不会因为间隙过大出现晃动；铰接孔和销轴的配合选H8/h7，保证铰接转动灵活的同时没有过大的径向窜动。如果是用在有轻微振动的工位上，可以在卡槽的接触面上贴一层0.2mm厚的丁腈橡胶垫，既能缓冲减振，还能弥补小的加工误差，提升连接的可靠性。

这类零件一般用6061铝合金加工就足够满足使用需求，重量轻且加工成本低，如果是用在重载工位，也可以换成45号钢做发黑处理，提升结构强度和耐磨性能。建模的时候要注意把所有的倒角、沉孔细节都做完整，不要出现漏特征的情况，不然导出工程图加工时很容易出现加工遗漏，导致零件报废。另外要注意主体和铰接耳板的过渡位置做R2的圆角过渡，不要做成直角，避免应力集中导致零件在受冲击载荷时从过渡位置断裂。
