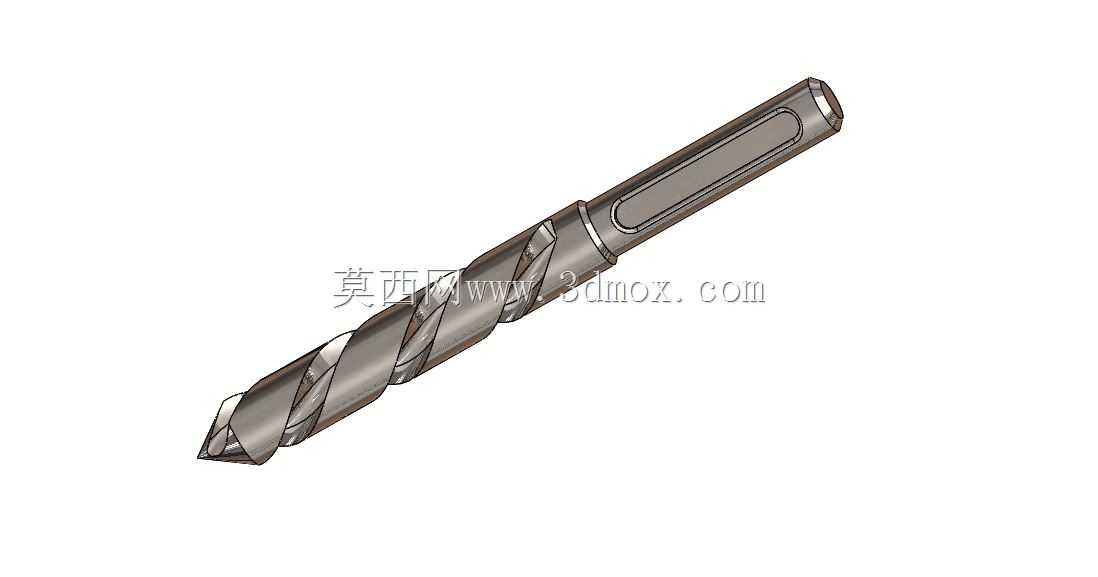

SDS柄M12规格硬质合金麻花钻结构设计

这款M12规格的钻头采用SDS四坑柄结构设计，主要适配手持电锤、冲击钻类钻孔设备，可在混凝土、砖石、轻质金属等多种基材上完成12mm公称直径的钻孔作业，是建筑装修、设备安装、金属加工场景中常用的孔加工耗材。从结构设计逻辑来看，整体分为切削工作段、排屑螺旋段、装夹柄段三个功能区域，各段的尺寸衔接与结构细节直接决定钻孔精度、排屑效率与装夹可靠性。切削工作段采用双主切削刃搭配横刃的经典麻花钻刃型，主切削刃对称分布在钻尖两侧，顶角设置为适配多材质加工的118度常规角度，既保证在金属基材上的切削锋利度，也能在砖石类脆性材料上避免崩刃过快；横刃经过修磨处理，减少钻孔初始阶段的轴向抗力，降低手持设备作业时的抖动幅度，保证入钻定位精度，避免孔位偏移超差。排屑螺旋段采用宽螺旋槽设计，螺旋升角设置为30度左右，槽面经过平滑过渡处理，钻孔过程中产生的切屑可沿着螺旋槽顺畅排出，避免切屑在孔内堆积造成卡钻、钻头过热退火的问题；螺旋槽的棱边设置有窄边刃带，一方面在钻孔过程中起到导向作用，保证孔的圆柱度与直线度，另一方面减少钻头与孔壁的摩擦面积，降低作业过程中的温升，延长刀具使用寿命。装夹柄段采用SDS四坑标准结构，柄部直径与卡槽尺寸完全匹配常规冲击钻、电锤的夹头规格，装夹时可直接插入夹头自动锁止，无需额外扳手紧固，装夹效率高，且卡槽的受力面经过强化处理，可承受冲击钻作业时的高频轴向冲击载荷与旋转扭矩，避免作业过程中出现柄部打滑、脱落的安全隐患。从安装边界来看，该钻头的总长度适配常规手持钻孔设备的装夹行程，柄部插入夹头后不会与夹头内部结构发生干涉，工作段长度可满足常规工况下50-100mm深度的钻孔需求，若需更深孔作业可搭配延长杆使用，但需注意接长后整体刚性下降，需适当降低进给压力避免钻头折断。在实际应用场景中，建筑装修领域可用于墙面膨胀螺栓安装孔的钻孔作业，M12的孔径刚好适配常用的M10膨胀螺栓安装间隙要求；设备安装领域可用于钢结构支架、设备底座的预钻孔作业，搭配切削液使用时可获得较好的孔壁光洁度；五金维修场景中可用于废旧构件的扩孔、穿孔作业，刃口的抗冲击设计可应对带杂质的老旧基材加工需求。设计过程中重点考量了手持作业的受力特性，整体重心靠近柄部位置，减少高速旋转时的离心抖动，降低作业人员的手持负荷；钻体材质采用整体硬质合金与合金钢柄部焊接结构，切削段硬度高、耐磨性好，柄部韧性强、抗冲击能力优，兼顾了切削性能与结构强度，避免全硬质合金柄部易受冲击断裂的问题。刃带部分的直径公差控制在h7精度范围内，保证钻出的孔径尺寸稳定，不会出现孔径超差导致螺栓无法装入、配合间隙过大的问题；螺旋槽的根部采用大圆角过渡，避免应力集中导致钻体在扭矩载荷下从槽根处断裂，提升刀具的抗扭强度。在实际选型使用时，需注意根据加工基材调整设备的作业模式，加工金属基材时需切换为电钻模式关闭冲击功能，避免刃口受冲击崩损；加工砖石混凝土基材时开启冲击模式，可大幅提升钻孔效率；作业过程中需保持钻头与钻孔面垂直，避免斜向入钻导致刃口单侧受力过载崩刃，同时需定期拔出钻头清理槽内切屑，避免排屑不畅导致钻头过热失效。
