快开式圆形压力容器检查孔盖板结构

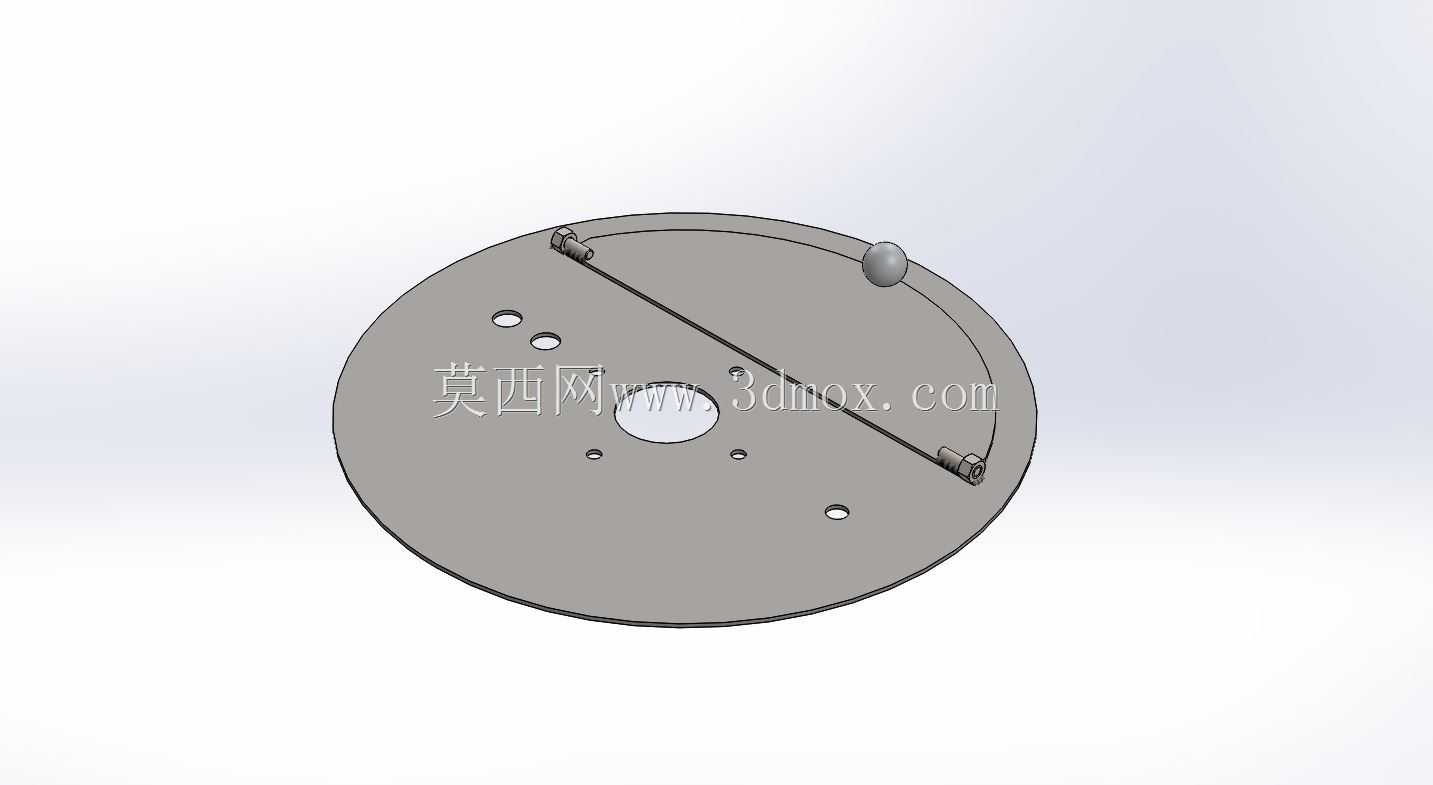

在承压类设备的日常运维场景里，这类圆形检查盖板是罐体、管道腔体上的核心配套部件，主要用于设备停机检修时，为运维人员提供进入腔体内部的通道，或是作为观察内部介质状态、清理腔体积垢、更换内部易损件的预留开口封堵结构，在化工反应釜、储液罐、真空腔体、除尘设备箱体上都有大量应用。不同于常规的螺栓紧固式端盖，这款盖板采用了偏心压杆式快开锁紧结构，不需要逐个拆装周圈的紧固螺栓，只需要扳动横跨盖板的压杆，就能实现盖板的锁紧与松开，能大幅缩短检修时的开关盖操作时间，适合需要频繁开启检查口的工况。从结构设计逻辑来看，盖板主体采用整圆形平板结构，材质适配常规承压场景的碳钢或不锈钢板材，平板式结构加工难度低，平面度容易控制，能保证和腔体开口法兰面的贴合密封效果。盖板上开设的多个不同直径的小孔，分别对应不同的功能：中心位置的大孔可作为视镜安装位，不用开启盖板就能直接观察腔体内部的介质液位、反应状态或是部件磨损情况；周边分布的小孔一部分是用于安装密封定位销，避免盖板安装时出现错位，另一部分是作为泄压孔或是小型仪表的安装接口，可按需接入压力检测、温度检测的小型传感元件，不用额外在腔体上开孔。压杆的锁紧端采用了凸轮式压紧结构，压杆转动到锁紧位置时，凸轮结构会对盖板施加均匀的轴向压紧力，配合盖板和法兰面之间的密封垫片，能实现可靠的静密封，避免腔体内部的介质泄漏，压杆两端的铰接座直接固定在腔体开口的法兰外缘，不需要额外在设备本体上焊接复杂的支撑结构，安装适配性更强。盖板边缘做了小尺寸的倒角处理，一方面是避免安装时刮伤密封垫片，另一方面也能减少盖板和法兰配合时的卡滞问题。从安装边界来看，这类盖板的外径比腔体开口的法兰外径小5-8mm，安装时不需要额外调整法兰的原有结构，只需要在法兰外缘对应位置固定两个压杆铰接支座即可，压杆的转动行程经过设计，开启时盖板可以沿着铰接侧翻转，不需要完全将盖板从设备上取下，能避免高空作业或是狭小空间内拆装盖板时的零件掉落风险。设计时需要重点关注几个核心参数的匹配：首先是盖板的厚度要匹配腔体的额定工作压力，平板式盖板的厚度计算要按照承压平板的强度公式核算，保证受压时不会出现过大的挠曲变形导致密封失效；其次是压杆的凸轮偏心距要合理，偏心距过大会导致锁紧操作费力，过小则会导致压紧力不足，容易出现密封泄漏；另外盖板上的各个安装孔的位置度公差要控制在合理范围，避免视镜、仪表安装时出现干涉，同时密封面的平面度要达到对应的密封要求，表面粗糙度不能过高，否则会影响垫片的密封效果。在实际选型应用时，要根据腔体的工作压力、介质腐蚀性来选择对应的盖板材质和密封垫片类型，腐蚀性介质场景要选用不锈钢材质搭配氟橡胶垫片，常压或低压工况可以选用碳钢材质搭配橡胶石棉垫片。这类快开式检查盖相比传统的多螺栓紧固人孔盖，操作便利性提升非常明显，尤其是在需要频繁开盖检查的除尘设备、小型反应釜、真空干燥箱这类设备上，能有效降低运维人员的操作强度，减少停机检修的辅助时间。
