螺旋进料器旋转轴组件结构设计

在散料输送、定量给料的工业场景中，螺旋进料器是粉体、颗粒类物料实现稳定输送、精准计量的核心执行部件，本次呈现的旋转轴组件，是螺旋进料器实现动力传递、物料推送功能的核心承载结构。从实际工况适配角度出发，这类轴组件常应用于粮食加工、化工粉体输送、建材配料、饲料生产等场景，承担着将驱动端扭矩传递至螺旋叶片，带动叶片沿料槽旋转推送物料的作用，其结构可靠性直接决定进料过程的稳定性与计量精度。

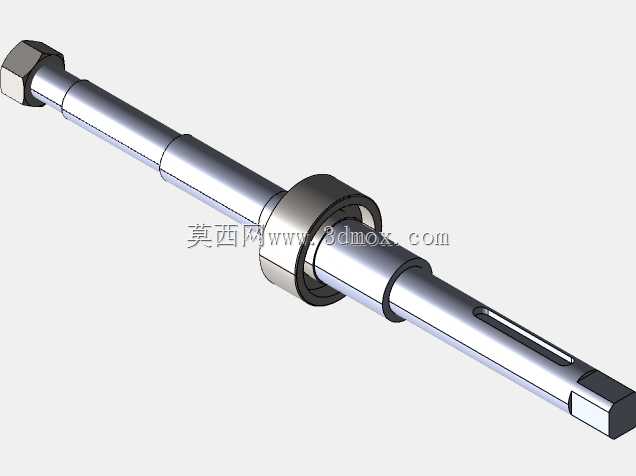

从结构设计逻辑来看，该轴组件采用分段式轴身设计，轴端的六角结构用于与驱动端的联轴器或带轮配合，相比普通平键连接，六角配合的接触面积更大，在频繁启停、负载波动的进料工况下，能有效降低键槽处的应力集中，避免长期交变载荷下的键槽开裂问题。轴身靠近驱动端的位置设置了锁紧螺母与配套垫圈结构，主要用于轴向定位安装在轴上的轴承组件，轴承座安装位的轴径做了台阶式设计，一方面为轴承内圈提供轴向定位基准，另一方面可通过台阶面承受螺旋推送物料时产生的轴向反力，避免轴系在工作过程中发生轴向窜动，影响进料精度。

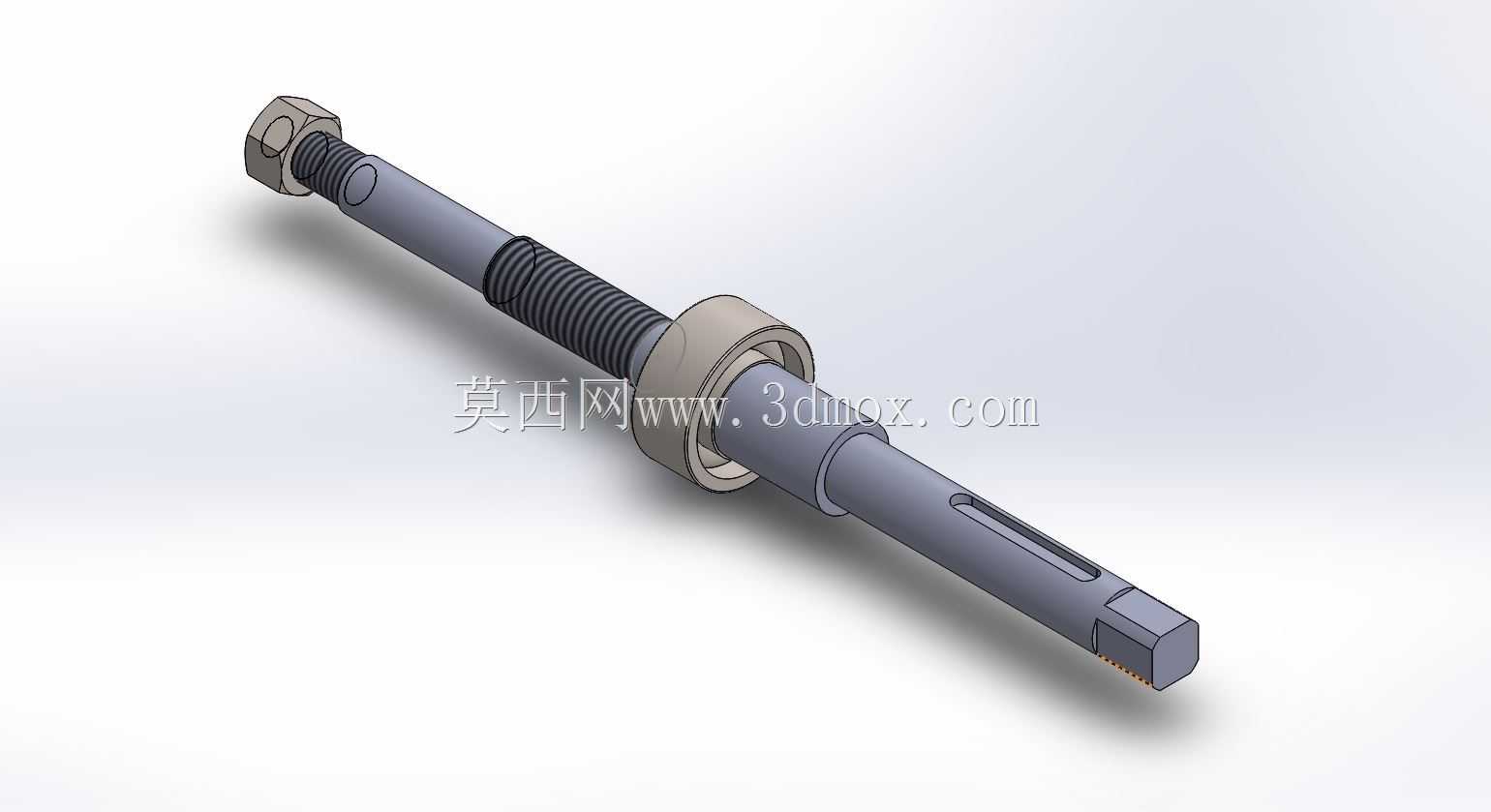

轴身中段的螺纹段是用于安装螺旋叶片的固定段，设计时螺纹段的长度根据螺旋叶片的有效输送长度匹配，螺纹旋向与轴的工作旋转方向适配，保证轴旋转时螺旋叶片不会因物料反作用力出现松脱。轴身远离驱动端的光轴段设置了键槽结构，用于安装末端的支撑轴承或密封组件，末端的扁方结构可用于安装防转挡片，或与末端的端盖配合实现轴向锁止，避免轴系在长期运行中出现轴向位移。

从安装边界尺寸来看，该轴组件的总长需匹配螺旋进料器的料槽长度，轴身各段的轴径差控制在合理范围内，既保证轴的扭转强度满足额定扭矩传递要求，又避免轴径过大造成材料浪费与转动惯量过高。安装时，驱动端六角结构伸入驱动机构的连接套内，轴承位安装带座外球面轴承或深沟球轴承，通过轴肩与锁紧螺母实现轴承的双向固定，螺纹段安装焊接好的螺旋叶片，叶片与轴身通过螺纹预紧后还可配做点焊固定，应对大负载输送工况下的扭矩传递需求。末端光轴段穿入料槽尾部的支撑轴承座内，通过扁方结构安装止退垫片，锁紧圆螺母后即可完成轴系的轴向固定。

在实际选型适配时，需根据进料器的额定输送量、物料特性调整轴的材质与热处理工艺，输送磨琢性较强的物料时，轴身表面可做淬火处理提升耐磨性，输送腐蚀性物料时可选用不锈钢材质加工。轴上各配合面的粗糙度需满足装配要求，轴承位的粗糙度控制在Ra1.6以内，保证轴承安装后的配合精度，螺纹段的螺纹精度选用中等精度等级，既保证叶片安装的便利性，又避免间隙过大造成的叶片晃动。该轴组件的结构设计充分考虑了散料输送场景的工况特点，将动力传递、部件定位、负载承载等功能集成在单根轴体上，减少了多余的连接部件，降低了装配复杂度与故障点，在中小输送量的螺旋进料器中具备较好的适配性，可直接作为通用化轴系部件用于不同规格的螺旋进料设备设计中，缩短设备研发的建模与选型周期。
