家用电器波纹式可弯曲连接管道结构

在家用电器的内部管路布局场景中，这类带环形波纹结构的可弯曲管道，主要承担不同功能腔体之间的气路、液路柔性连通作用，常见于吸尘器、除湿机、小型通风设备、厨卫排水类家电的内部走管环节，用来抵消部件装配公差、吸收设备运行时的小幅振动，避免硬管连接在长期振动下出现接口松脱、管路开裂的问题。

从实际使用的功能特性来看，管道整体采用等径两端直口设计，两端的光滑圆柱段是核心安装配合面，装配时可直接套接到对应设备的硬质接头上，配合卡箍或者密封胶圈就能实现可靠固定，不需要额外加工异形连接结构，适配常规的圆柱管路对接标准。中间段的连续环形波纹结构是实现可弯曲性能的核心，每一圈波纹的凸起和凹陷都预留了形变空间，在弯曲时波纹内侧的褶皱会自然压缩、外侧的波纹会均匀拉伸，不会出现管壁折死、通径骤减的问题，能保证管路内部的流体或气体通行顺畅，不会因为弯折造成输送阻力陡增。

做这类结构的三维设计时，首先要确定两端安装段的长度和外径尺寸，安装段的长度需要满足卡箍的夹持宽度要求，一般要预留至少1.5倍管径的平直段，保证套接后有足够的接触面积，避免受压脱开。波纹段的参数设计需要结合实际弯曲半径要求，波纹的节距、波高直接决定了管道的最小弯曲半径，波高越大、节距越密，管道能实现的弯曲角度就越大，但同时管壁的结构刚性会相应降低，所以设计时需要平衡柔性和结构强度，不能一味追求大弯曲角度导致管道在负压工况下被吸瘪。管壁厚度的选择也要结合使用场景，如果是走常压通风的气路，壁厚可以适当做薄，提升弯曲灵活度；如果是走带压排水或者有一定负压的吸尘管路，壁厚要适当增加，同时波纹的圆弧过渡要做足够大的圆角，避免应力集中在波纹根部，长期弯折出现疲劳断裂。

从安装边界的角度考虑，这类管道在整机布局时不需要预留硬管弯折所需的大半径转弯空间，能在狭小的家电内部腔体里灵活走管，绕过内部的电机、电路板、结构筋位等障碍物，大幅降低整机内部的布局难度。设计建模时可以先绘制单侧的波纹截面轮廓，通过螺旋线或者线性阵列的方式生成整段波纹结构，再和两端的平直段做合并处理，两端的安装面要保证和管道轴线的同轴度，避免装配后出现管路偏斜、密封不严的问题。另外要注意波纹段的内径不能小于两端平直段的通径，防止管路内部出现台阶造成流体滞留、风阻增大的问题，所有波纹的过渡位置都要做光滑圆弧处理，不要出现尖锐棱角，减少注塑或者挤出成型时的应力集中点，提升成品的抗疲劳寿命。

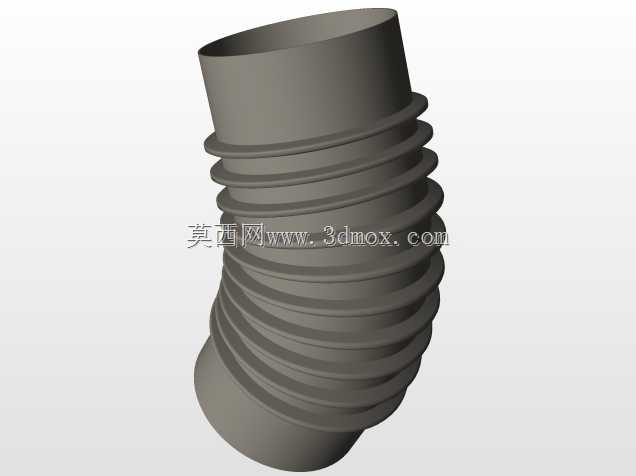

在实际选型匹配时，还要结合管路的输送介质确定材质的耐受要求，比如走高温排风的场景要选用耐温材质，走冷凝水的场景要选用耐水解材质，不过从结构设计本身来说，这个三维模型完整还原了可弯曲波纹管道的所有结构细节，两端安装位、波纹段的形变结构都做了准确的还原，能直接用于家电内部管路的布局干涉检查、装配模拟，也可以作为同类柔性管路设计的结构参考，帮助结构工程师快速完成管路走向的验证，减少反复调整硬管弯折角度的工作量。
