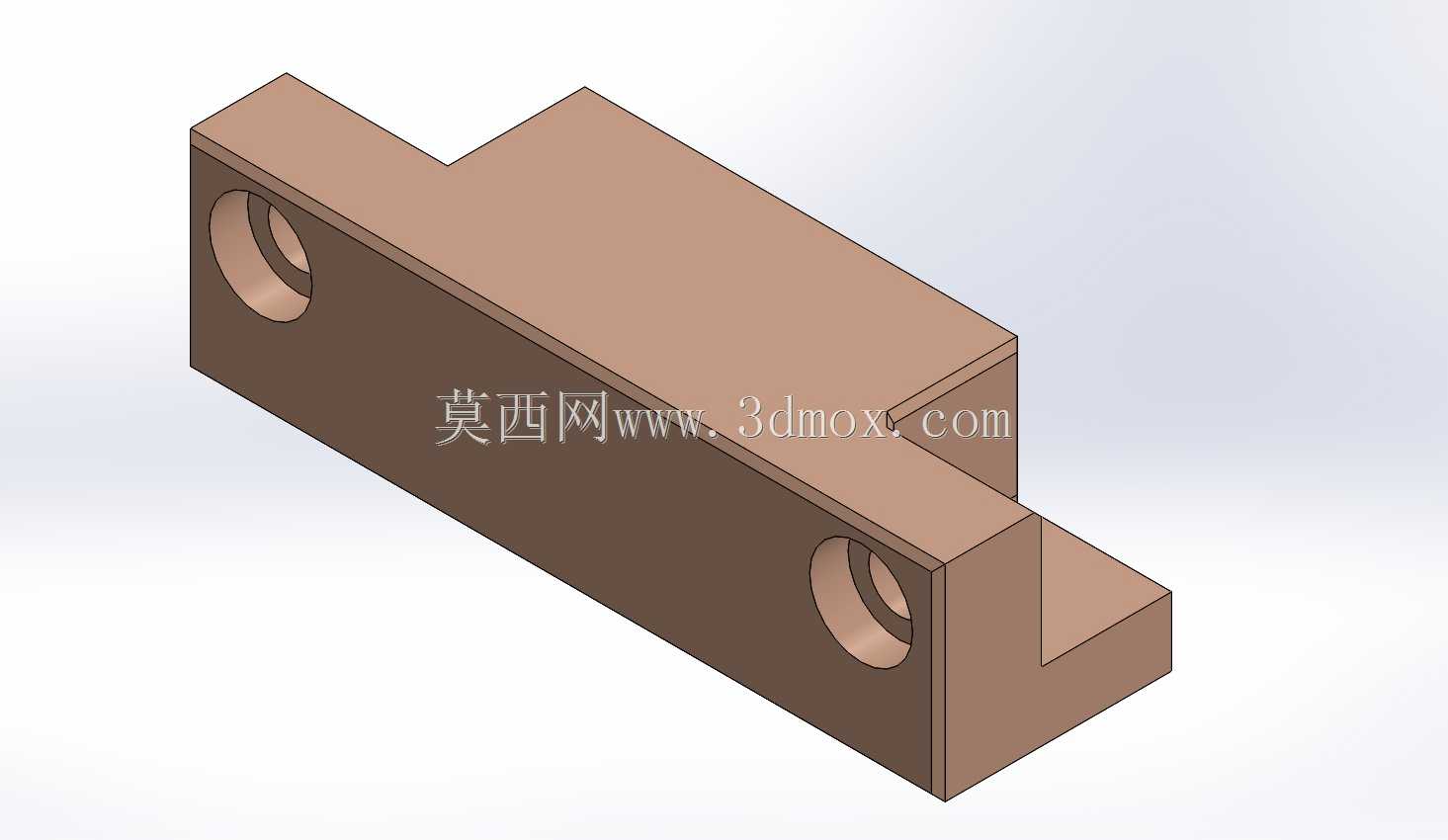

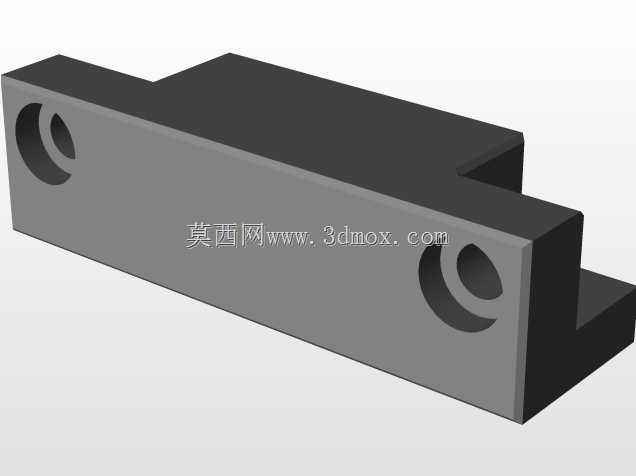

带双安装孔L型限位固定支座结构

这类L型带双安装孔的支座类零件，在轻工自动化输送线、小型工装夹具的定位工位上十分常见，很多时候承担着行程限位、部件承托、相邻组件连接基准的作用，别看结构不复杂，实际投产前的结构校核要覆盖的工况一点不少。先从安装边界说起，零件整体为阶梯式L型截面，两个同轴的沉头安装孔分别布置在竖直立板的上下两端，安装时可直接通过内六角螺栓穿过沉孔，将支座固定在设备的型材立面上，沉孔的深度设计刚好可以容纳螺栓头部，安装完成后螺栓端面不会突出立板表面，避免和滑动经过的工件、移动模组产生刮擦干涉。水平伸出的托板部分做了单侧缺角处理，这个缺角不是随意设计的，实际装配时刚好可以避让相邻位置的传感器安装座或者走线槽，不需要额外在安装面上加工让位槽，减少了安装面的二次加工工序。从功能特性来看，这类支座的竖直立板侧面是主要的限位接触面，加工时对这个面的平面度、和安装底面的垂直度都有明确公差要求，一般平面度控制在0.02mm以内，垂直度公差不超过0.03mm，否则长期受往复冲击载荷后，会出现限位位置偏移，导致工位定位精度超差。设计思路上，零件整体采用等壁厚设计，除了安装孔位置做局部加厚来提升螺纹连接的强度外，其余位置壁厚保持均匀，不管是采用型材铣削加工，还是采用粉末冶金压制成型，都能避免加工或成型过程中因为壁厚不均产生的内应力变形，零件的棱边全部做了C0.5的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升零件在受冲击载荷时的抗断裂能力。实际应用中，这类支座常搭配聚氨酯缓冲垫使用，在立板的限位接触面上粘贴缓冲垫后，可以吸收移动模组到位时的冲击，既降低工位运行的噪音，也能避免刚性碰撞导致的零件表面损伤，延长整套定位机构的使用寿命。很多新手设计这类零件时容易忽略安装孔的边距问题，这个零件的两个安装孔中心到立板边缘的距离都保持在孔径的1.5倍以上，既保证了螺栓安装时有足够的扳手操作空间，也避免了孔边距过小导致安装时立板边缘出现开裂的问题。另外零件的水平托板上表面和竖直立板的交接位置做了R2的内圆角过渡，这个圆角一方面可以减少拐角处的应力集中，另一方面在清理工位杂物时，不会在直角缝隙里残留切屑或者灰尘，降低日常维护的清理难度。从装配适配性来看，这个支座的整体尺寸属于小型安装件，适配2020、3030系列的工业铝型材安装槽位，不需要额外制作转接板就可以直接固定在型材的任意槽位上，调整安装位置时只需要松开固定螺栓就可以沿型材槽滑动调整，适配不同工位的限位位置需求，在小型皮带线的挡停机构、工装板的侧向定位、小型气缸的尾部安装支撑场景里都能适配。
