钣金折弯U型安装固定支撑构件

项目分类:3D模型 发布时间:2021-10-16 ID:326945

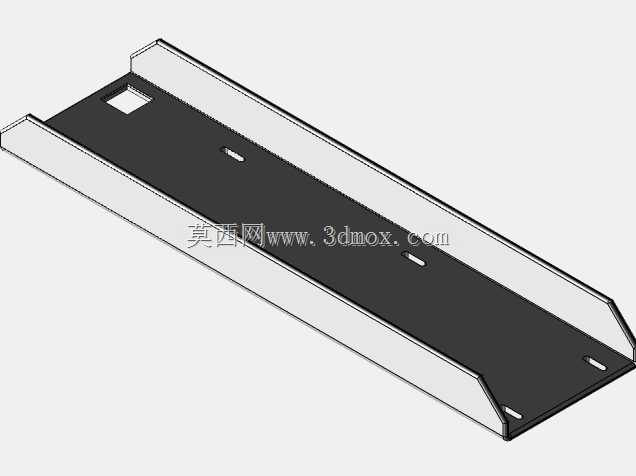

  • 钣金折弯U型安装固定支撑构件

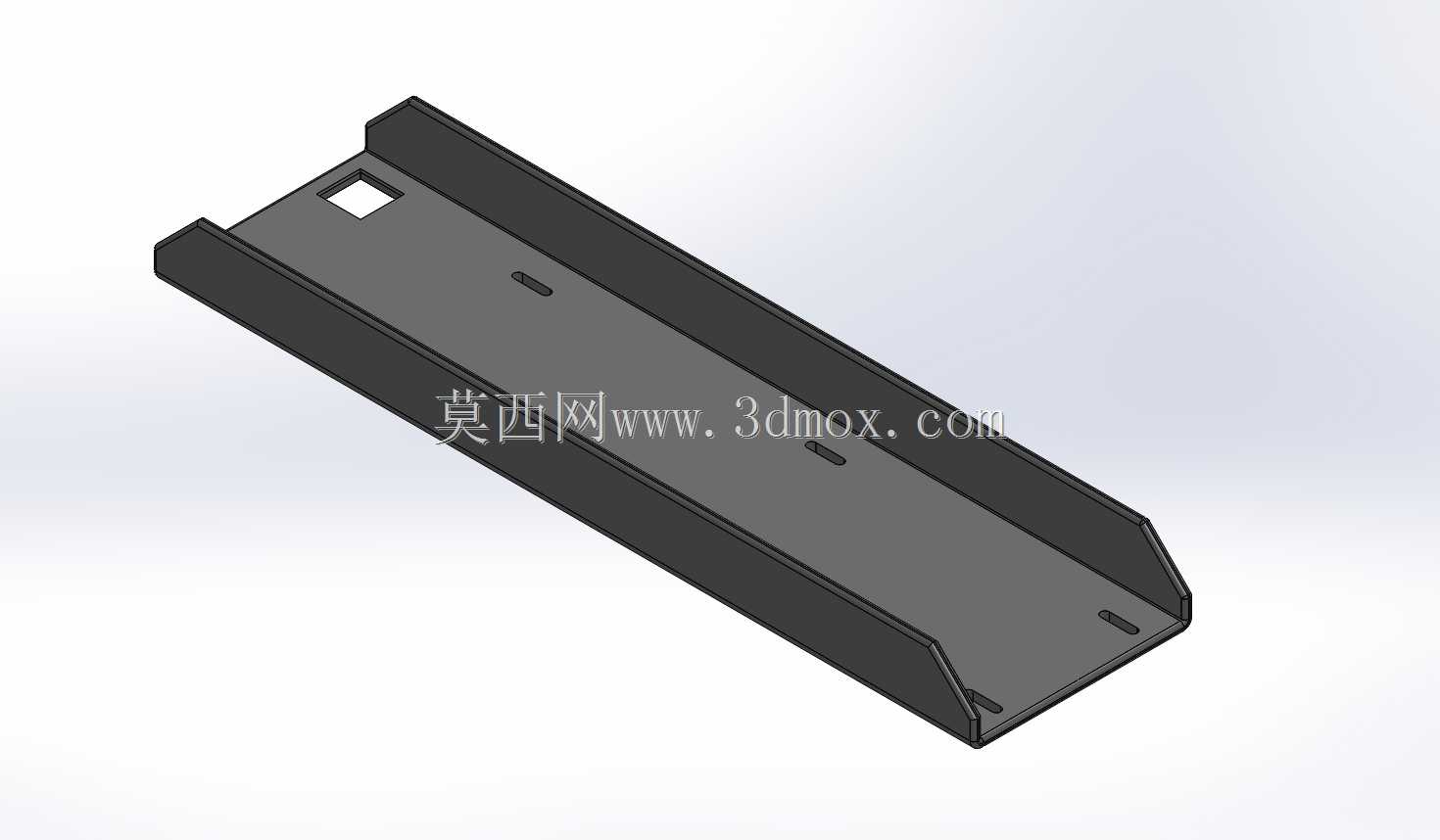

  • 钣金折弯U型安装固定支撑构件

日常做设备结构排布的时候,这类长条形U型折弯固定件的出场率其实比很多人想象的高,不少做输送线侧边导条安装、电气柜内元件导轨固定、小型设备外壳内部承托的场景里,都能看到这类构件的身影。它的核心作用是在两个安装面之间形成稳定的支撑连接,同时利用自身折弯形成的槽型结构,给待固定的部件提供定位基准,避免安装后出现侧向偏移。

从结构设计逻辑来看,这个构件采用单块板材一体折弯成型,没有额外的焊接拼接工序,一方面能减少加工环节的累计误差,另一方面折弯形成的两侧翻边能大幅提升长条形构件的整体刚性,避免长跨度安装时出现中部下挠变形的问题。构件的底板上预留了多组安装孔位,靠近端部的方形孔是为了适配带定位卡舌的快装部件,不需要额外拧紧紧固件就能实现初步卡接定位,剩下的长圆形腰孔则是为了补偿安装时的位置公差,现场装配的时候不需要严格对准孔位的绝对坐标,只要在腰孔的调节范围内就能顺利穿入紧固件,大幅降低现场安装的对位难度。

实际选型使用的时候,首先要确认这个构件的安装边界尺寸:它的总长度要匹配待支撑部件的安装跨距,两侧翻边的高度要大于待固定部件的嵌入深度,避免部件安装后突出翻边影响周边其他构件的排布。底板上的腰孔长度要结合现场安装基座的孔位公差来选,如果基座是焊接成型的安装面,孔位偏差通常会比较大,腰孔的调节余量就要留足,这个构件上的腰孔沿长度方向排布,刚好适配沿构件长度方向的安装偏差补偿。

这类固定件在设计的时候,折弯处的内R角是需要重点关注的参数,不能直接做直角折弯,不然板材折弯位置会出现应力集中,长期受载或者受振动影响的时候容易在折弯根部出现开裂。另外构件的端部做了小角度的斜切收边,一方面是避免安装的时候锋利的直角边划伤操作人员,另一方面也能减少构件端部和相邻部件的干涉概率,在空间比较紧凑的设备内部安装时,不需要额外做端部修磨就能顺利装入安装位。

从应用场景的适配性来说,这类固定件既可以用在小型自动化设备的内部承托,比如固定传感器的安装支架、承托小型电气元件的安装底座,也可以用在大型设备的辅助连接,比如设备外壳的内部加强筋连接、安全防护门的导向滑槽基座。它的槽型结构本身还可以充当小型的走线通道,设备内部的细电线可以顺着槽型空间排布,不需要额外加走线槽,能进一步压缩设备内部的空间占用。

做三维建模的时候,这类构件要注意把折弯扣除的参数设置准确,不然展开后的下料尺寸会出现偏差,实际加工出来的构件总长度或者翻边高度就会和设计值不符。另外所有安装孔的位置都要和实际选用的紧固件尺寸匹配,腰孔的宽度要比选用的螺栓公称直径大0.5到1毫米,保证螺栓能顺利穿入,同时又不会因为间隙过大导致固定后出现部件晃动。构件的表面处理通常可以根据使用场景选择,普通室内设备用冷轧板折弯后喷塑即可,如果是在有腐蚀的环境下使用,就需要选用不锈钢板材加工,或者做镀锌、镀铬的表面处理,提升构件的防锈耐腐蚀能力。

在安装排布的时候,要注意这个构件的受力方向,它的最优受力方向是垂直于底板方向,这时候两侧的翻边能提供足够的抗变形能力,如果是沿翻边侧向受力,就要核算翻边的抗弯强度,必要的时候可以在翻边之间增加加强筋,或者加大翻边的高度来提升侧向承载能力。另外多个这类固定件平行排布使用的时候,要保证所有构件的安装基准面在同一平面上,不然待固定的部件装上去之后会出现翘曲,导致紧固件受力不均,长期使用后容易出现松动。
