带式输送线用空心钢制托辊结构

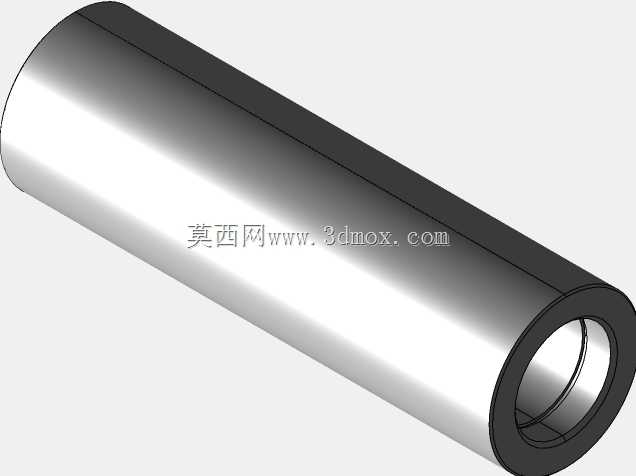

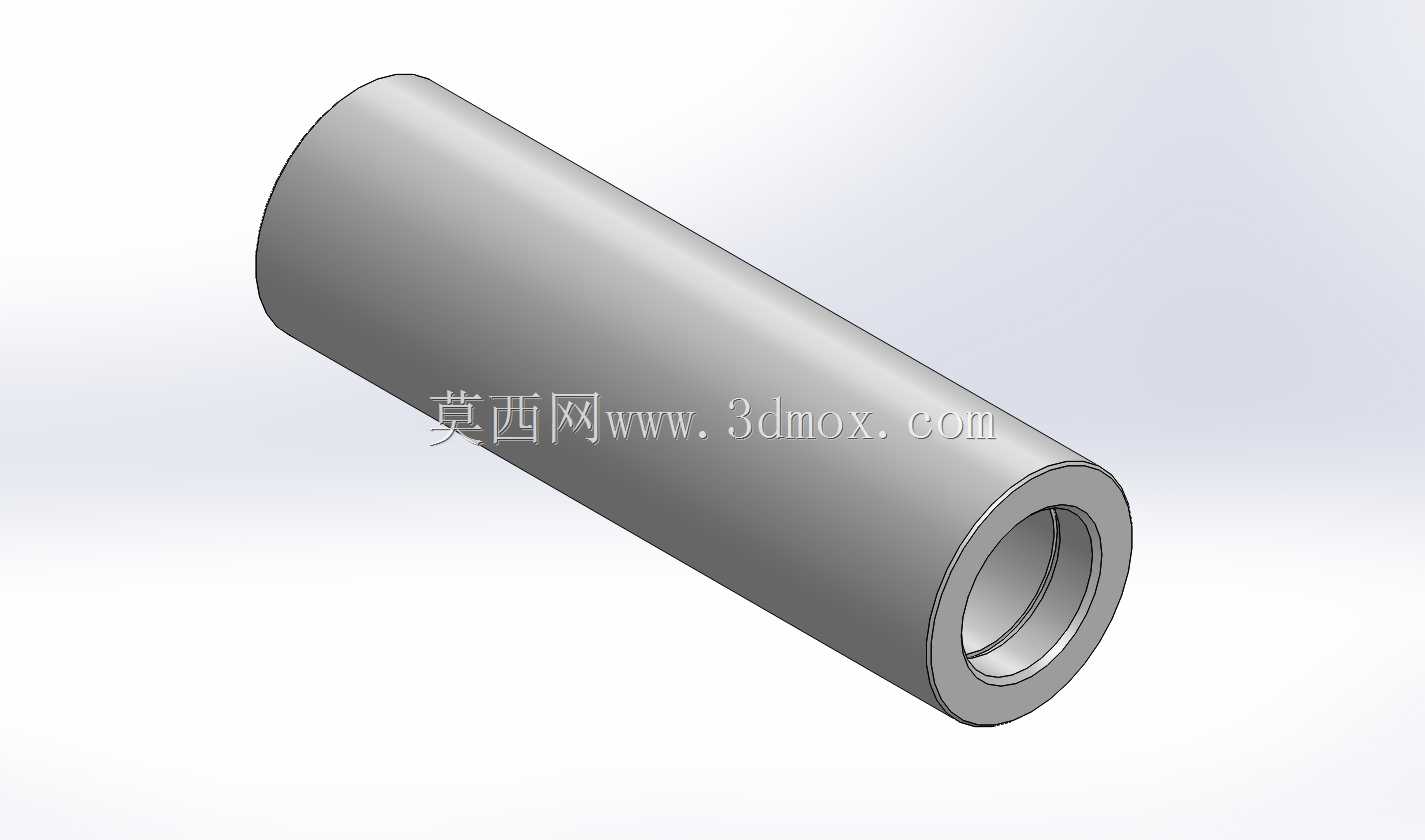

在散料输送、成件物料转运的工业场景里，托辊是带式输送设备上承担载荷承托、保障输送带平稳运行的核心易耗部件，本次建模的空心钢制托辊，主要适配水平布置或小倾角布置的固定带式输送机，可用于矿山原煤输送、港口散粮转运、电商仓储箱货输送、建材行业砂石骨料输送等多个场景，在长距离输送线中，这类托辊会按照固定间距排布在输送带下方，抵消输送带及上方物料的下垂挠度，避免输送带运行过程中出现跑偏、撒料、过度磨损等问题。从结构设计逻辑来看，这款托辊采用整体空心筒体结构，筒体选用无缝钢管加工成型，两端加工有同轴的轴承安装止口，可适配标准深沟球轴承的压装需求，空心结构的设计一方面大幅降低了托辊自身的转动惯量，让输送带驱动时的运行阻力更小，降低整套输送线的驱动功率损耗，另一方面也在保证筒体径向刚度的前提下，控制了单件托辊的整体重量，方便现场运维人员的更换与安装。筒体的外圆面做了同轴度公差约束，加工后保证外圆圆柱度误差控制在合理区间，避免托辊转动时出现径向跳动，防止输送带在运行过程中出现周期性颠簸，对于输送袋装、箱装等易滑落的成件物料时，平稳的外圆面能有效降低物料掉落的风险。两端的内孔台阶结构，除了满足轴承的定位安装需求，还预留了密封件的安装空间，可适配迷宫式密封或者接触式橡胶密封结构，在多尘、潮湿的户外输送场景下，能有效阻挡粉尘、水汽进入轴承内部，延长轴承的使用寿命，减少托辊的运维更换频率。从安装边界来看，这款托辊的筒体长度可根据输送带宽进行匹配选型，两端的轴伸尺寸适配标准的托辊支架安装槽，安装时不需要对支架做额外的改制，可直接替换同规格的老旧磨损托辊，轴端采用扁方或者卡槽结构，能防止托辊在运行过程中出现轴跟转的问题，保证筒体绕固定轴平稳转动。在实际选型应用中，这类光面钢制托辊多用于输送线的上分支承载段，当输送物料粒度较大、落差较高时，也可通过加厚筒体壁厚的方式提升抗冲击性能，避免大块物料砸落造成筒体变形；如果是输送线的下分支回程段，也可基于该筒体结构缩短长度，适配回程托辊的安装需求。建模过程中严格遵循机械加工的工艺逻辑，筒体的壁厚均匀性、两端止口的同轴度、安装轴的配合公差都按照实际生产的精度要求做了参数化约束，结构设计者可直接基于该模型调整筒体长度、壁厚、轴径等参数，快速生成不同带宽、不同载荷等级的托辊模型，不需要从零开始绘制基础结构，能大幅缩短输送设备的设计周期。在现场安装调试环节，这类托辊的安装同轴度会直接影响输送带的跑偏量，建模时预留的安装基准面，可方便设计者在装配环境中快速对齐托辊支架的安装位，模拟排布整条输送线的托辊组，提前校验托辊间距是否合理，是否存在托辊与输送带架体干涉的问题。不同于冲压成型的塑料托辊或者冲压焊接托辊，这款整体钢制空心托辊的径向承载能力更强，在重载输送场景下的抗变形能力更优，适合输送密度较大的矿石、钢材、建材等物料，正常运维条件下的使用寿命远高于普通薄壁托辊。
