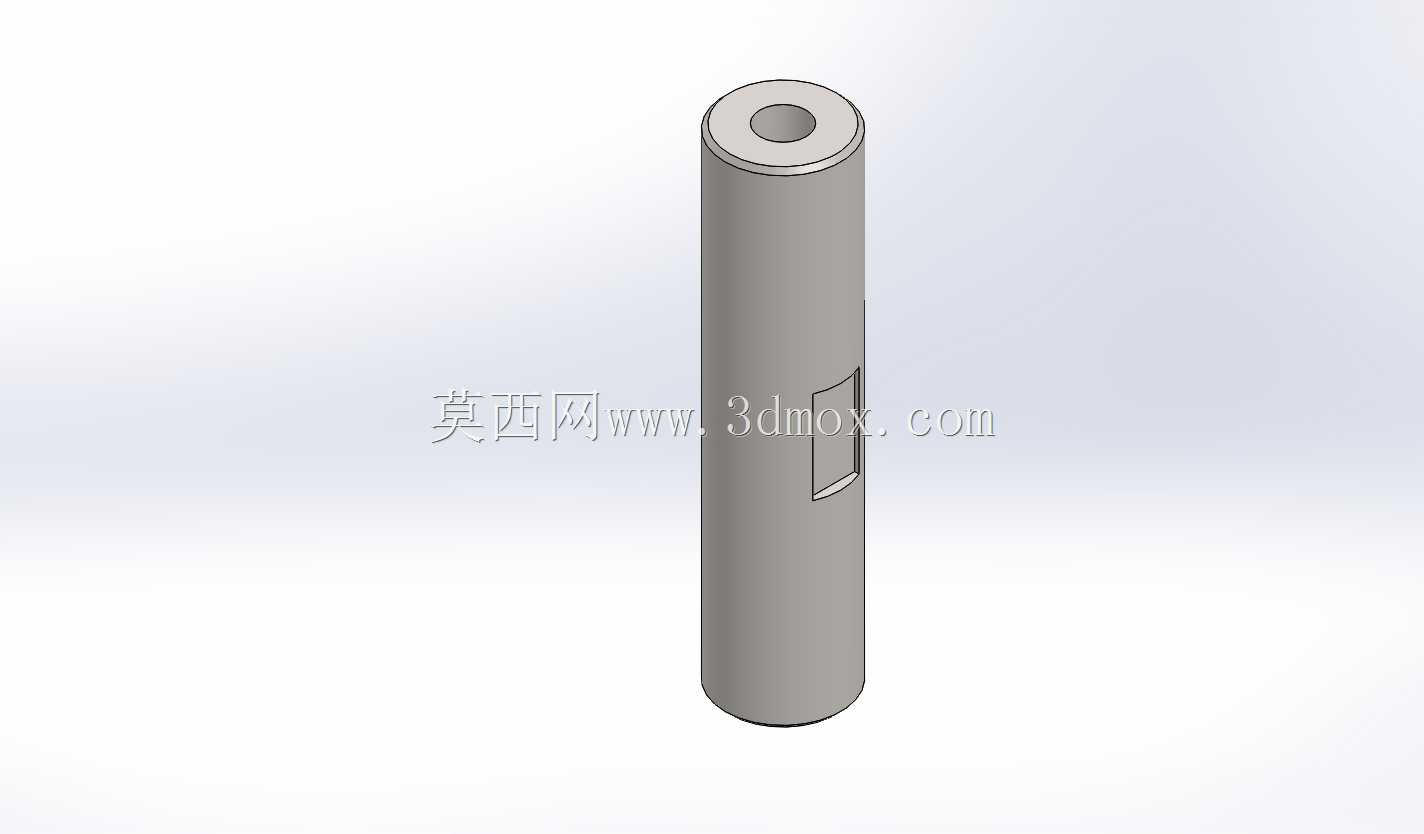

带侧槽空心圆柱定位连接柱结构

这类带侧槽的空心圆柱构件，在工装夹具、自动化输送线定位模组、小型设备机架连接点位中十分常见，日常做结构设计时，经常会在需要兼具轴向定位、周向防转、轻量化走线需求的位置用到这类零件。从结构本身来看，主体采用等径圆柱外形，外圆面做了统一的粗糙度控制，保证装配时和配套安装孔的滑动配合间隙稳定，不会出现卡滞或者旷量过大的问题；中心的通孔并非单纯为了减重，更多是兼顾穿设线缆、输送低压气路或者容纳小规格复位弹簧的需求，通孔的入口端做了微小的倒角处理，避免穿线时刮破线缆绝缘层，也能引导配套轴件顺利插入，不会因为端面锐边造成装配卡阻。

柱体侧面开设的通槽是整个零件的核心功能结构，这个槽的宽度和深度是按照配套卡簧、定位销或者拨块的尺寸匹配设计的，一方面可以实现柱体自身的周向防转，避免柱体在安装孔内随配套传动件转动，另一方面也可以作为行程限位的卡位，当配套的滑块或者拨叉卡入这个侧槽时，就能限制柱体的轴向窜动行程，不需要额外加装轴端挡圈，减少了装配零件数量，也压缩了整体安装空间。在实际选型应用时，要注意柱体的外圆公差一般选h7级，和安装基座的H7孔形成间隙配合，既能保证滑动顺畅，也能控制径向跳动量在允许范围内；侧槽的两个侧壁要保证和柱体轴线平行，槽底的圆角半径不能过大，否则会导致配套卡件卡入后出现间隙，定位精度下降。

设计这类柱件的时候，要提前核算安装边界的尺寸：柱体的总长度要比安装孔的深度长出3-5mm，保证两端的装配余量，侧槽的轴向位置要根据实际行程需求确定，槽的边缘要做0.2mm左右的微小倒角，去除机加工产生的锐边毛刺，避免装配时割伤操作人员，也防止应力集中导致槽口位置在长期交变载荷下出现开裂。中心通孔的直径要根据实际穿过的介质确定，如果是走气路的话，通孔的通径要满足气流量要求，内壁粗糙度要控制在Ra3.2以内，减少气流阻力；如果是穿线缆的话，通孔直径要比线缆外径大2mm以上，预留足够的穿线空间，避免线缆被挤压破损。

在不同的应用场景下，这类柱件的材质选择也有区别：普通工装定位用的可以选45号钢做调质处理，表面发黑防锈即可；如果是在腐蚀环境下使用，比如食品包装设备、化工输送线上的点位，就要选304不锈钢材质，表面做抛光处理，避免锈蚀污染产品；如果是对重量有严格要求的小型便携设备上，可以选6061铝合金做硬质阳极氧化处理，在保证结构强度的前提下降低整体重量。装配的时候要注意，柱体压入安装孔时要使用专用的压套，直接敲击柱体端面很容易导致中心孔变形、侧槽位置错位，压装后要检查侧槽的朝向是否和配套卡件的位置对齐，柱体的轴向滑动是否顺畅，有没有卡滞点，滑动阻力要均匀，不能出现忽松忽紧的情况。

很多新手设计师在做这类柱件的时候，容易忽略侧槽和中心孔的位置公差，导致槽底和中心孔之间的壁厚过薄，长期受力后出现变形断裂，设计时要保证槽底到中心孔外壁的最小壁厚不小于柱体外径的五分之一，保证足够的结构强度；另外柱体的两个端面要保证和轴线垂直，垂直度公差控制在0.02mm以内，否则装配后柱体倾斜，会导致配套的运动件出现偏磨，缩短整套机构的使用寿命。这类柱件虽然结构简单，但是在整套机构里往往起到定位连接的关键作用，一旦出现变形或者断裂，会导致整套机构定位失效，甚至引发设备故障，所以设计时的尺寸公差、材质选择、工艺处理都不能马虎，要结合实际的受力情况、安装空间、使用环境综合考量，不能直接照搬标准件的尺寸，要根据实际应用场景做针对性的结构调整。
