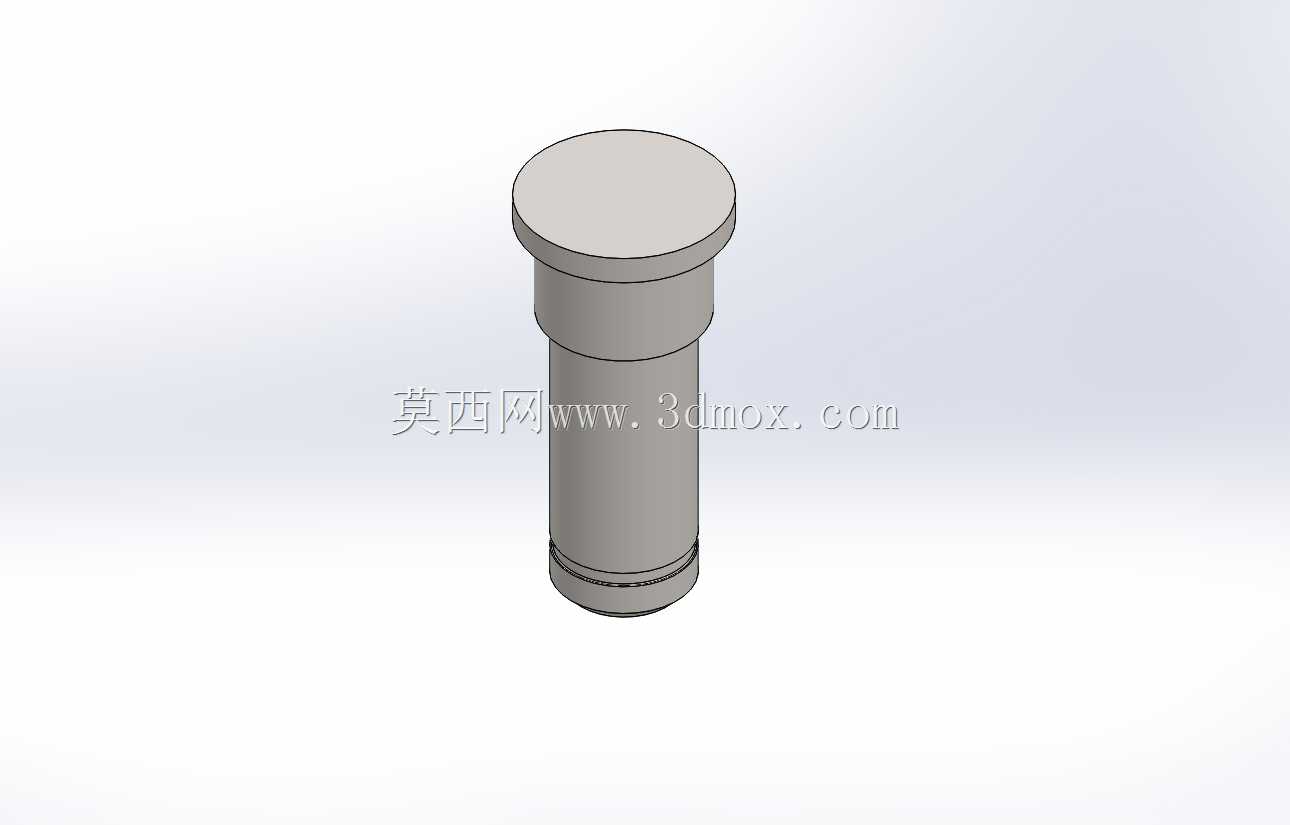

带头部限位槽圆柱联接销轴结构

在各类需要实现构件铰接、扭矩传递、轴向限位的机械结构中，这类带一体成型头部的圆柱联接销是应用频次极高的基础联接元件，区别于普通光面圆柱销，该结构在销轴杆部靠近末端位置设计了环形卡槽，可配合卡簧实现安装后的轴向锁止，避免设备运行过程中因振动、交变载荷导致销轴窜动脱出，大幅提升联接结构的运行可靠性。从实际应用场景来看，这类销轴常出现在工装夹具的铰接摆臂结构、小型自动化设备的连杆传动单元、物流输送设备的挡停机构铰接点、农用机械的操作杆联接部位，甚至部分轻工机械的门盖铰链结构中也能见到同类型结构的应用，核心作用是在两个或多个存在相对转动需求的构件之间建立稳定的铰接支点，同时传递一定的径向载荷与小幅扭矩，相比螺栓类联接件，销轴联接的转动副间隙更小，铰接转动过程更顺滑，不会出现螺纹联接因反复转动导致的松脱问题。

从设计思路层面拆解该结构，首先头部采用大直径圆台结构，直径比杆部大30%左右，安装时头部端面直接贴合被联接件的外侧台阶面，作为安装定位的轴向基准，无需额外加装轴端挡圈即可实现单侧的轴向限位，减少装配时的零件数量；杆部主体为高精度圆柱面，表面粗糙度控制在适合转动配合的区间，与被联接件的销孔采用间隙配合或过渡配合，根据实际载荷大小选择配合公差，若用于静态定位场景可选择稍紧的过渡配合，若用于铰接转动场景则选择小间隙配合，保证转动灵活无卡滞；杆部靠近末端的环形卡槽尺寸与标准孔用卡簧匹配，安装时从无头部的一侧穿入销孔，待头部贴合基准面后，在末端卡槽内卡入对应规格的弹性卡簧，即可完成双侧轴向限位，整个装配过程无需螺纹拧紧，也不需要专用工装，徒手配合卡簧钳即可完成快速装拆，非常适合需要频繁维护更换铰接件的设备场景。

关于外形尺寸与安装边界，该销轴的总长度由被联接构件的叠层总厚度决定，设计时需要保证穿入后末端卡槽完全露出最外侧被联接件的端面，预留出卡簧的安装空间，头部的厚度根据销轴整体直径匹配，保证头部能够承受安装时的敲击力以及运行中的轴向挤压力，不会出现头部变形断裂的问题；杆部的直径根据联接点的额定载荷计算，需要校核销轴的剪切强度与弯曲强度，当联接点存在较大径向冲击载荷时，可适当提升杆部直径，或者选用更高强度的合金钢材进行热处理强化。安装过程中需要注意，被联接件的销孔需要保持同轴度，若多个叠层构件的销孔同轴度偏差过大，穿入销轴后会出现卡滞，转动过程中会产生额外的偏磨，大幅缩短销轴的使用寿命，因此在加工销孔时通常采用配钻配铰的工艺，保证各层销孔的同轴度符合装配要求；另外卡槽的位置需要精准控制，距离末端端面的距离要与卡簧的安装尺寸匹配，若卡槽距离端面过远，卡簧卡入后无法贴紧被联接件端面，会存在轴向窜动间隙，若卡槽距离端面过近，则末端的壁厚不足，承受载荷时容易出现末端变形导致卡簧脱落。

在实际设备运维过程中，这类销轴属于易损件，当铰接点长期反复转动后，杆部表面会出现磨损，导致配合间隙变大，传动精度下降，此时只需要拆下末端卡簧，将销轴从销孔中敲出，更换同规格的新销轴即可快速恢复设备精度，相比采用一体式铰接轴的结构，维护成本更低，更换效率更高。设计选型时需要注意，若应用场景存在腐蚀环境，可选择不锈钢材质的同结构销轴，若应用场景存在较大的磨损风险，可对杆部表面进行淬火处理提升表面硬度，延长使用寿命；另外在一些需要销轴同时传递周向扭矩的场景，可在杆部增加平键槽，配合平键使用，避免销轴与销孔之间出现相对转动，不过这类带键槽的销轴通常用于静态联接或者小角度摆动的场景，不适合高速连续转动的铰接结构。
