带键槽环形锁紧垫片结构设计

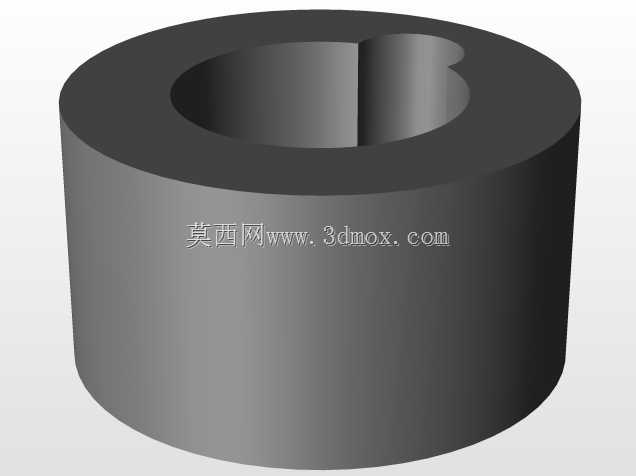

在常规的轴系传动连接场景里，很多工程师都遇到过平键连接副的轴向窜动问题——尤其是在承受变载荷、冲击载荷的传动轴上，普通平垫片仅能覆盖轴端的端面承压，无法对键连接位置形成周向与轴向的同步限位，长期运行下容易出现键侧磨损、垫片移位、轴端螺母松脱的故障，这类故障在输送线辊筒、小型减速机输入轴、农机传动机构的现场运维中占比不低。这款带键垫片的设计，正是针对这类痛点做的结构优化，它没有采用额外增加定位销、止动耳的复杂方案，而是直接在环形垫片的内孔位置加工出与轴上键槽尺寸匹配的凸键结构，安装时垫片内孔的凸键直接嵌入轴的键槽内，随轴同步转动，从根源上避免了垫片与轴之间的相对转动。

从实际安装逻辑来看，这款垫片的安装边界完全适配常规平键连接的轴系尺寸，不需要对原有轴、轮毂、键的尺寸做修改，垫片的环形本体厚度控制在常规平垫片的厚度区间，不会额外占用过多的轴向安装空间，内孔直径与对应规格的轴径保持间隙配合，凸键的宽度、高度与所选平键的截面尺寸完全匹配，安装时只需要将凸键对准轴上的键槽推入即可，不需要额外的对位工装，现场装配效率和普通平垫片没有明显差异。

在功能特性上，这款垫片除了承担普通垫片的端面承压、分散螺母压紧力的作用外，最核心的作用是对键的轴向位置形成限位——很多轴上的键槽是开通槽设计，键在长期受冲击载荷时容易沿着键槽发生轴向窜动，甚至从键槽内滑出，导致传动失效，这款垫片安装在键槽的轴端侧后，凸键的侧面刚好抵住平键的端面，直接限制了平键的轴向窜动路径，同时垫片本身被轴端的锁紧螺母压紧，不会发生移位，相当于用一个零件同时实现了垫片承压、键的轴向定位两个功能，减少了轴系上的零件数量，也降低了多个零件配合带来的累积误差。

从设计思路的角度来说，这款结构没有追求复杂的防松结构，而是充分利用了轴上已有的键槽结构做功能集成，避免了在轴上额外加工定位槽、在螺母上增加止动结构的额外加工成本，对于中小载荷的传动场景来说，这种集成化的设计性价比很高。在外形细节上，垫片的外圆尺寸和对应规格的标准平垫片外圆保持一致，不需要调整配套螺母、压盖的尺寸，凸键与垫片本体是一体化结构，不存在焊接、拼接带来的强度隐患，凸键的端部做了小倒角处理，安装时可以顺利导入键槽，不会出现卡滞、刮伤键槽侧壁的问题。

在实际应用场景中，这类垫片尤其适合用在经常正反转、启动停止频繁的传动部位，比如小型皮带输送机的驱动辊轴端、包装设备的送料辊连接位、小型农机的传动箱输出轴位置，这些场景的维护空间通常比较狭小，不方便安装结构复杂的止动垫片、锁紧挡圈，这款带键垫片的安装方式和普通垫片完全一致，不需要特殊的安装工具，后期维护拆卸也很方便，只需要松开轴端螺母就可以直接取下垫片，不会对轴和键造成额外的损伤。

从受力角度分析，垫片在工作时承受的力主要来自两个方向，一个是螺母锁紧带来的轴向压紧力，这部分力和普通平垫片的受力情况一致，通过环形的本体均匀传递到轮毂端面，另一个是平键窜动时带来的轴向剪切力，这部分力作用在凸键的侧面，由于凸键和垫片本体是一体化结构，剪切面的强度足够应对常规中小载荷下的冲击力，不需要额外做加强结构，只要在加工时保证凸键和内孔的位置精度，让凸键和键槽的配合间隙控制在合理范围，就不会出现凸键受冲击断裂的问题。

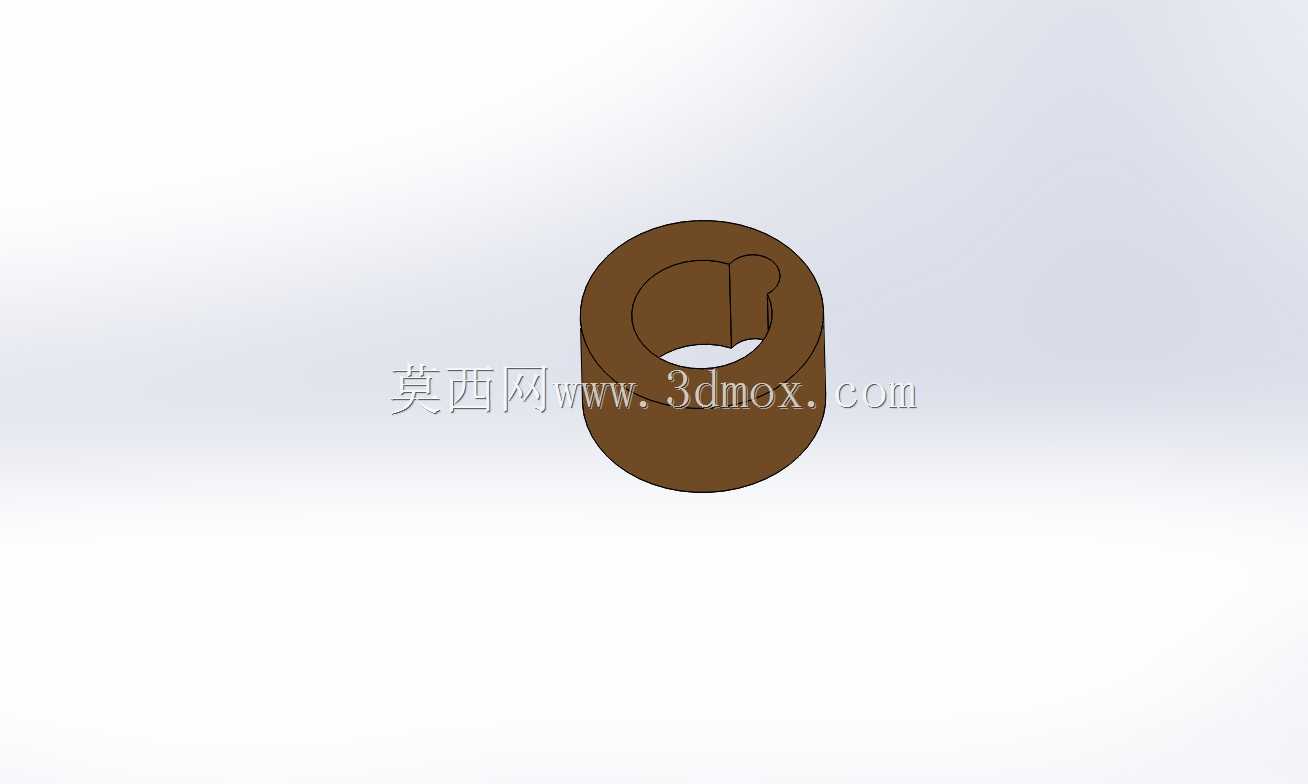

很多现场运维人员在处理键窜动的故障时，往往会采用在键槽端部冲点、加塞铜皮的临时处理方式，这类方式不仅可靠性差，还会损伤轴和键槽的表面，给后续的维修更换带来麻烦，这款带键垫片的结构相当于把临时的固定措施做成了标准化的零件，既不损伤原有轴系的结构，又能长期可靠地解决键窜动的问题，对于设备的全生命周期运维来说，能够有效降低非计划停机的概率。在建模过程中，这类结构的建模逻辑也很清晰，先绘制环形垫片的基本轮廓，再在内孔位置拉伸凸键结构，最后对锐边做倒角处理即可，不需要复杂的曲面特征，模型的特征树简洁，后续修改尺寸参数也很方便，设计人员只需要根据对应的轴径、键槽尺寸调整内孔直径、凸键尺寸、外圆直径和厚度，就可以快速生成对应规格的模型，适配不同的轴系需求。
