带通孔轴承安装固定支撑座结构

在常规轻工输送设备、小型工装夹具以及非标自动化单机的传动布局中，这类带通孔的轴承支撑结构是十分常见的安装部件，主要用来承托内径44mm的通孔型轴承，为穿过轴承内孔的传动轴提供稳定的径向与轴向支撑，避免轴系运转过程中出现径向跳动、轴向窜动超差的问题。从实际应用场景来看，这类支撑座多布置在设备传动段的端部或者中间支撑点位，比如小型皮带输送机的从动辊端支撑、工装转盘的回转轴定位、小型搅拌装置的轴系固定位都能见到同类型结构的身影，相比一体式轴承座，这种支架式结构的安装避让空间更充足，能适配周边有突出结构、安装面存在高低差的设备布局场景。

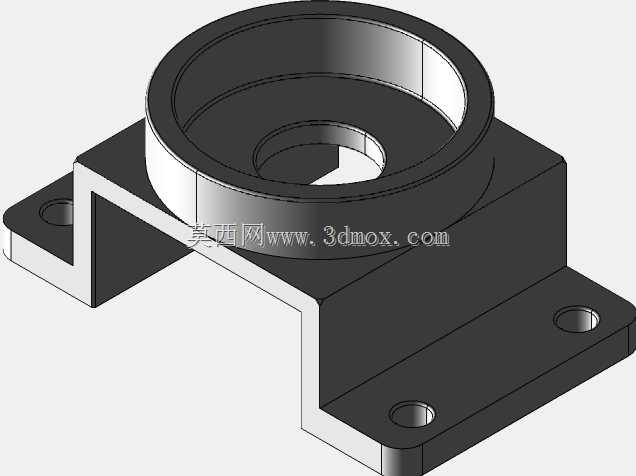

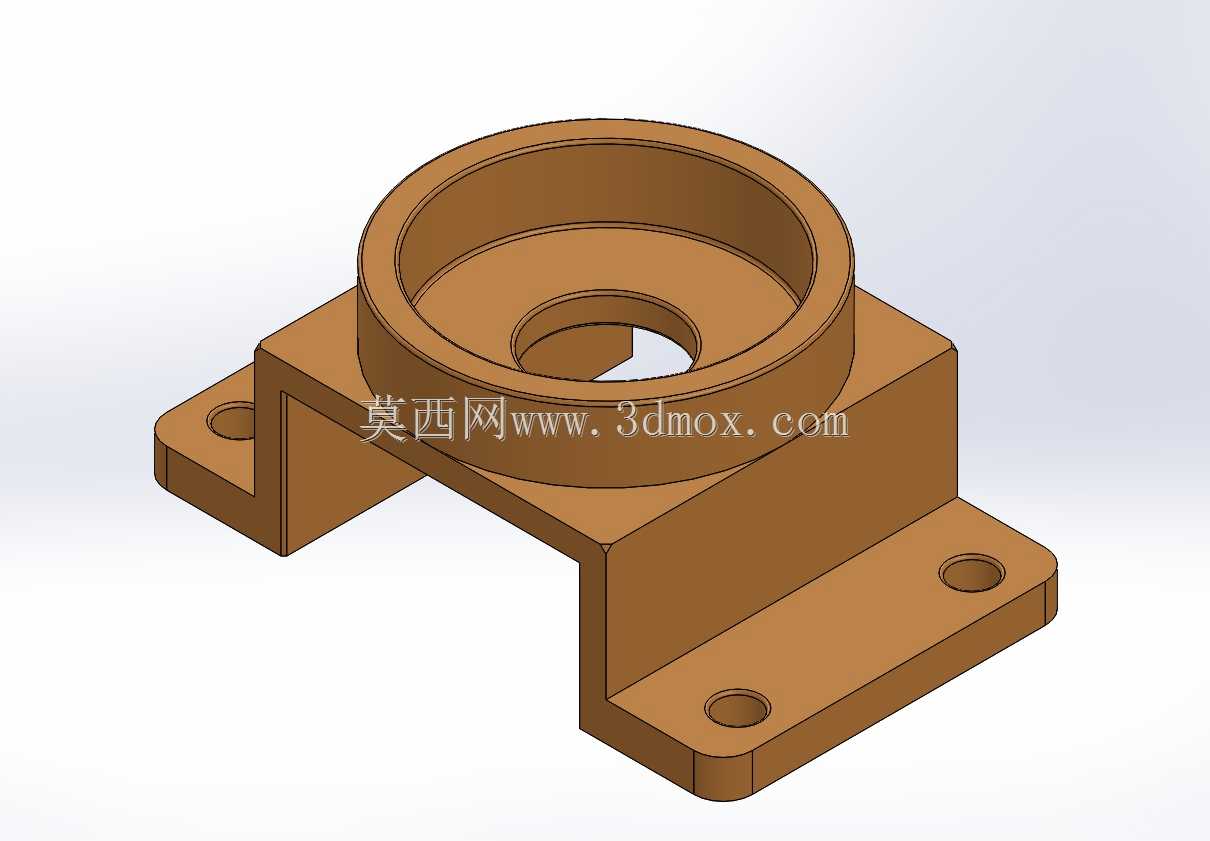

从结构功能特性来看，上部的环形承托槽是核心功能区，槽体内径与目标轴承的外径做过渡配合设计，槽深刚好覆盖轴承外圈的轴向定位宽度，轴承压入后不会出现轴向滑脱，环形结构中心的通孔直径略小于轴承内孔直径，既可以给穿过轴承的传动轴留出足够的穿越空间，又能在轴承内圈端面形成微小的限位台阶，避免轴承安装时过度压入造成的配合错位。下部的支撑主体采用L型折边的块状结构，相比直板支撑结构，折边形成的加强筋效应能大幅提升整体刚性，在承受轴系传递的径向载荷时，不会出现支撑臂变形导致的轴承外圈偏斜问题，有效降低轴承运转过程中的附加载荷，延长轴承的实际使用寿命。两侧向外延伸的安装耳板是整个支架与设备机架连接的部位，每个耳板上加工有一个贯通的安装孔，孔位做了沉头设计，安装时内六角螺栓的头部可以完全沉入沉孔内，不会突出安装面造成周边部件的运动干涉。

设计这类支撑结构的时候，首先要核算轴系传递的额定载荷，根据轴承的径向承载上限反推支撑座的壁厚，上部环形承托壁的厚度通常取轴承外径的八分之一到六分之一，保证压装轴承时壁面不会出现胀裂变形，下部支撑立壁的厚度要略大于环形壁厚度，抵消轴系载荷带来的弯矩作用。安装耳板的伸出长度需要结合安装螺栓的操作空间确定，要保证拧紧螺栓时套筒或者扳手有足够的活动余量，不会被上部的环形结构干涉，两个安装孔的中心距需要匹配设备机架上预设的安装孔位，孔的直径比所用安装螺栓的公称直径大0.5mm到1mm，预留一定的安装调整余量，方便装配时微调轴承与轴的同轴度。

从安装边界尺寸来看，上部环形结构的外径比轴承外径大12mm到15mm，给轴承外圈的压装操作留出受力边，环形结构的总高度比轴承的轴向宽度大3mm到5mm，保证轴承压装到位后端面不会突出支撑座顶面，避免与轴上的其他部件发生摩擦。下部支撑块的总高度需要结合轴系的中心高要求确定，要保证安装完成后传动轴的中心高度与设备上其他传动部件的中心高保持一致，避免出现轴系不同心带来的运转卡滞、异响问题。两个安装耳板的底面与支撑块的底面处于同一平面，保证安装时整个支撑座能完全贴合机架安装面，不会出现悬空导致的固定不稳，耳板的厚度取8mm到10mm，足以承受常规工况下的螺栓预紧力，不会在螺栓拧紧时出现耳板变形断裂的问题。

实际建模过程中，所有的锐边都做了R0.5到R1的圆角处理，既可以消除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能减少应力集中点，提升支架在交变载荷下的结构强度。轴承承托槽的端面加工粗糙度要求达到Ra3.2，保证轴承压装时端面贴合平整，不会出现轴承外圈倾斜的问题，安装耳板的底面粗糙度要求达到Ra6.3，保证与机架安装面的贴合度，减少固定后的振动偏移。这类结构通常采用铸铁或者铝合金加工成型，铸铁材质的刚性更好、减震性强，适合有一定冲击载荷的传动场景，铝合金材质重量更轻、加工成本更低，适合载荷较小、对设备重量有要求的轻工设备场景。
