铝合金SP15机械安装固定板结构设计

这款铝合金材质的安装板，在自动化生产线的工位模组、小型专用工装夹具的搭建场景中应用十分广泛，多数时候承担着动力元件、执行机构与设备主框架之间的连接承载作用，是模块化设备搭建里很常见的一类基础结构件。从实际使用场景来看，这类板件常被用来固定小型气缸、直线导轨副、传感器安装支架或者小型伺服模组，因为铝合金材质本身的密度远低于普通碳钢，在需要控制运动部件整体重量的往复运动工位中，选用这类铝合金板作为连接载体，能有效降低运动副的惯量，提升设备运行的响应速度，同时也能减少支撑结构的负载压力。

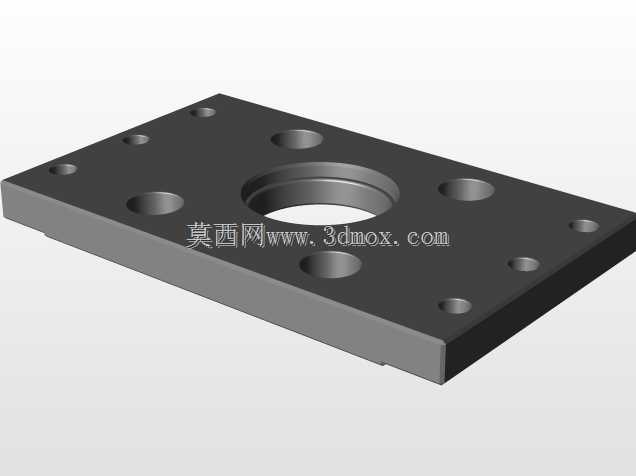

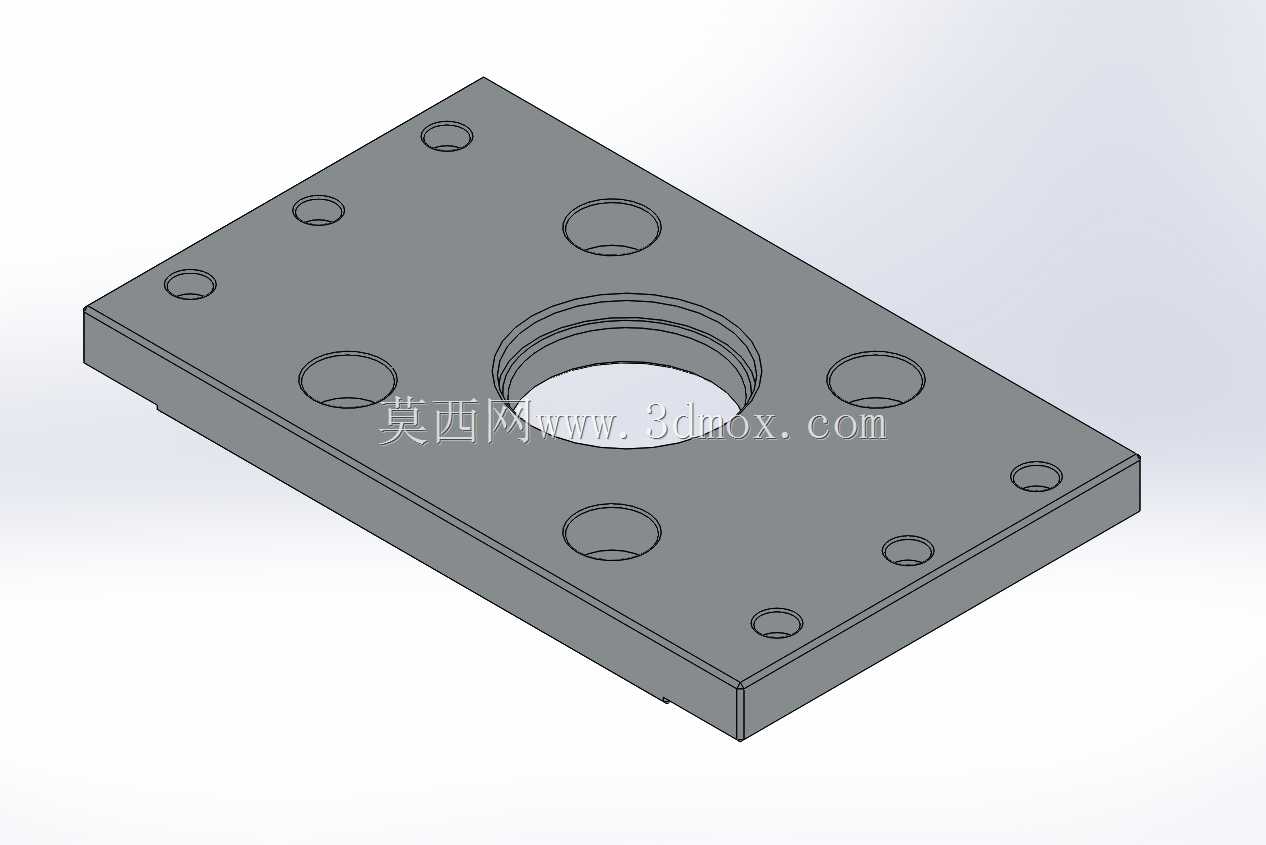

从结构设计的思路来看，板件整体采用矩形平板的基础构型，没有多余的异形凸起或者复杂曲面，这种设计首先是考虑到铝合金板材的加工便利性，常规的铣削、钻孔工序就能完成全部加工，不需要特殊的工装或者多轴加工设备，能有效控制加工成本，也方便后期的维护替换。板件中心位置设置了大直径的阶梯通孔，这个结构主要是为了适配需要穿过板件的轴类零件、或者是带安装法兰的小型元件，阶梯结构可以直接承载元件的法兰面，不需要额外加装支撑衬套，既简化了安装步骤，也能保证元件安装后的同轴度精度。围绕中心的大孔，板面上分布了多组不同直径的安装孔，这些孔位的排布是按照常见的标准元件安装孔距来设计的，不同孔径的孔分别对应不同规格的安装螺丝、定位销，其中小孔径的通孔主要用于M3、M4这类小规格螺丝的固定，适合安装传感器、小型支架这类轻载元件，稍大孔径的沉孔则用于M6、M8规格的内六角螺丝安装，承担板件自身与设备框架、或者重载元件的连接固定，沉孔设计可以让螺丝头完全埋入板件表面，不会突出板面影响其他元件的安装平面度。

在安装边界的设计上，板件的四个边角都做了小尺寸的倒角处理，既避免了加工后锐边割手的问题，也能在安装时起到导向作用，方便板件快速对准安装位。板件的厚度经过了针对性的选型，在保证整体平面度和结构刚性的前提下，尽可能控制了板件的整体重量，经过实际的受力校核，在常规的工装使用场景下，板件承受垂直板面的额定负载时，最大变形量可以控制在0.02mm以内，完全能满足普通自动化工位的精度要求。板面的所有安装孔都做了去毛刺处理，孔位的位置公差控制在±0.05mm范围内，能保证配套元件安装时不需要额外扩孔或者调整，直接就能对位安装，减少现场装配的调试时间。

从实际使用的适配性来看，这款板件既可以作为单层的安装固定板使用，也可以多块组合叠装，搭建多层的工位结构，因为孔位采用了标准化的排布逻辑，不同板件之间的孔位可以互相匹配，不需要重新打孔加工，在快速搭建原型设备、或者改造现有工装的时候，能大幅缩短组装周期。铝合金材质本身的抗腐蚀性能也不错，在普通的车间环境下不需要额外做表面喷涂处理，常规的阳极氧化表层就能满足使用要求，不会因为长时间使用出现锈蚀污染工位环境的问题，也适合在一些对洁净度有一定要求的装配工位使用。另外板件的平面加工精度达到了普通铣床的加工要求，表面粗糙度可以满足大多数常规元件的安装基准需求，不需要额外进行平面磨削加工，对于成本控制比较严格的设备项目来说，这类标准化的安装板是性价比很高的基础结构选择。
