横拉杆端部限位止动块结构设计

在各类需要横拉杆做直线往复传动、行程限位的机械结构中，端部止动块是承担行程硬限位、连接锁止、载荷分散的核心小尺寸零件，这类零件看似结构简单，却直接决定了横拉杆传动的行程边界可靠性，一旦出现设计缺陷，轻则导致传动超程撞坏相邻部件，重则引发整套传动机构的卡滞、断裂故障。

从实际应用场景来看，这类止动块常配套在转向横拉杆、设备推拉传动横拉杆、工装夹具的拉紧横拉杆端部，比如在地面输送线的推拉挡料横拉杆上，止动块固定在拉杆的行程末端，当拉杆伸出到设定位置时，止动块的端面会与安装基座的限位面贴合，阻挡拉杆继续超程伸出，同时块体上的通孔会穿入锁止销，在需要固定拉杆位置时完成位置锁止，避免拉杆受载荷回退。在小型转向机构的横拉杆端部，这类止动块还承担着拉杆与转向摇臂的连接过渡作用，通过两侧的安装孔位完成铰接固定，中间的U型槽容纳摇臂的连接端，保证转向动作传递的同轴度。

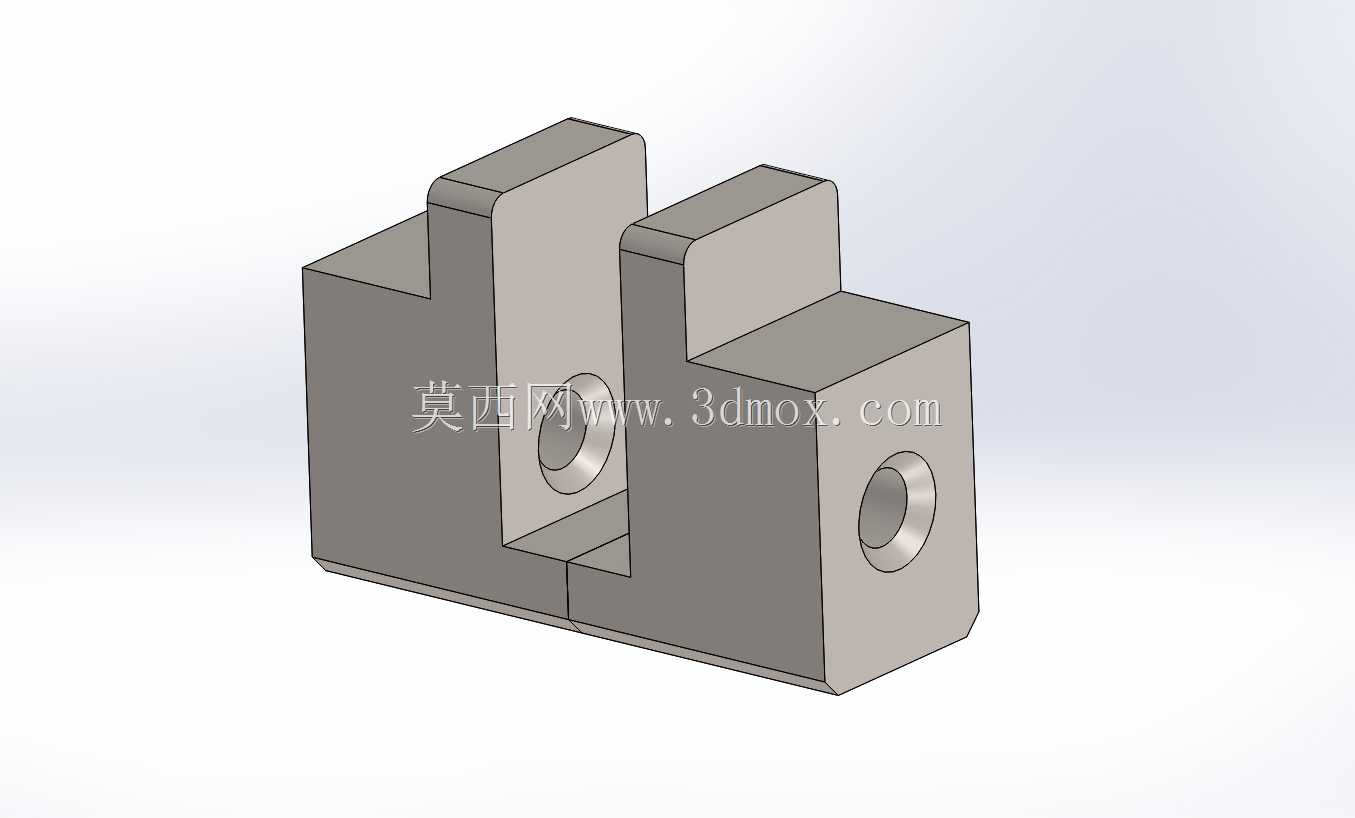

设计这类零件时，首先要考虑的是安装边界的适配性，块体整体采用对称式U型开槽结构，底部为平整安装基准面，能够直接贴合在安装基座的平面上，不需要额外加工适配的安装沉台，降低配套基座的加工难度。两侧的立板高度需要匹配横拉杆的直径，保证U型槽的槽宽能够刚好容纳横拉杆的端部，间隙控制在0.1-0.2mm之间，既不会因为间隙过大导致拉杆晃动，也不会因为间隙过小出现装配卡滞。两侧立板上的同轴通孔是核心的安装受力位，孔位做了沉孔设计，能够容纳螺栓头或者销轴的端部，避免连接件突出块体表面干涉其他部件的运动，孔的同轴度公差需要控制在0.05mm以内，保证穿入的销轴或者螺栓不会出现别劲的情况，降低连接件的剪切应力。

从功能特性来看，这个止动块同时承担三个核心作用，第一是硬限位，块体的外侧端面为垂直于拉杆轴向的平整面，当拉杆运动到极限位置时，这个面会与基座的限位挡块刚性接触，承受拉杆的惯性冲击力，因此块体的棱边都做了R2的圆角过渡，避免应力集中导致块体受冲击时出现崩裂；第二是连接锁止，U型槽卡在横拉杆的端部卡槽内，穿入销轴后可以将止动块与横拉杆刚性固定为一体，不会出现相对窜动；第三是载荷分散，相比直接在横拉杆端部加工限位台阶，分体式的止动块可以将限位冲击力分散到更大的接触面积上，避免横拉杆端部因为应力集中出现断裂，同时当止动块出现磨损时，可以单独更换，不需要整根更换横拉杆，降低维护成本。

设计过程中还需要考虑装配的便利性，块体的所有外露棱边都做了倒角处理，没有尖锐的毛刺边，装配时操作人员可以直接手持对位，不会划伤手部。U型槽的槽底做了R3的圆角过渡，既可以减少加工时的应力集中，也能避免槽底积存铁屑、灰尘等杂物，保证横拉杆端部能够完全贴合槽底，不会因为杂物垫起导致安装位置出现偏差。两侧立板的厚度经过载荷校核，能够承受横拉杆额定载荷1.5倍的冲击力，不会出现立板弯曲变形的情况，块体的整体长度控制在合理范围内，不会过多占用拉杆端部的安装空间，适配多数常规直径的横拉杆安装需求。

在实际选型配套时，需要注意这个止动块的安装孔位中心距要与横拉杆端部的销孔中心距完全匹配，安装时要保证止动块的基准面与拉杆轴向保持垂直，否则会导致限位时出现单侧受力，加快块体的磨损速度，长期使用还会导致拉杆出现弯曲变形。日常维护时只需要定期检查固定销轴的紧固情况，观察止动块限位面的磨损量，当磨损量超过1mm时及时更换即可，不需要复杂的维护操作，整体结构的可靠性高，适配场景广泛，能够在多数需要横拉杆端部限位、锁止的机械结构中直接配套使用。
