多叶片航空螺旋桨结构设计作品

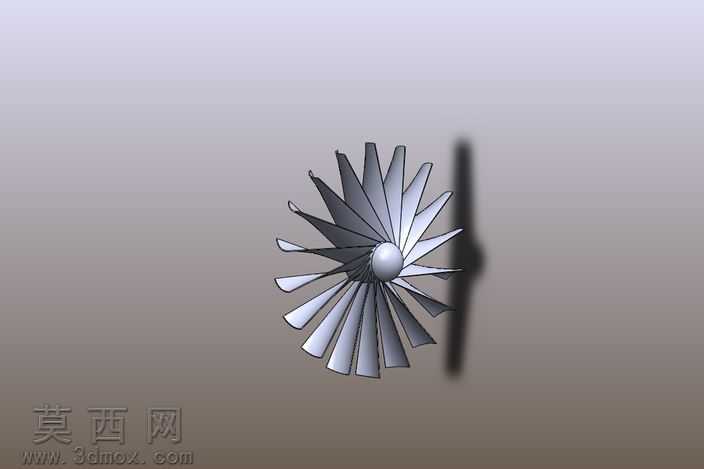

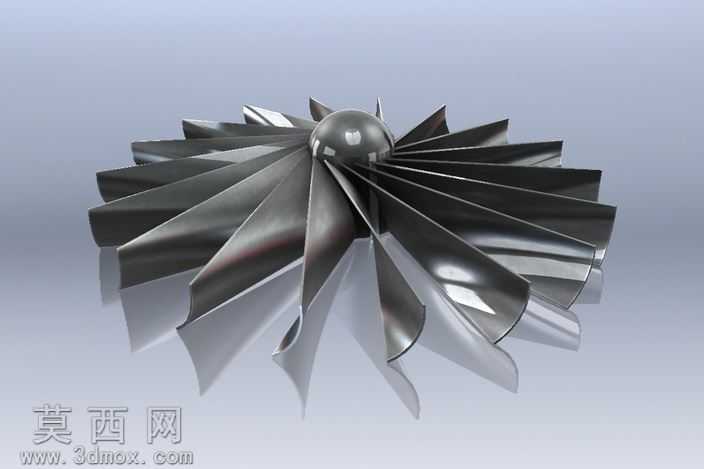

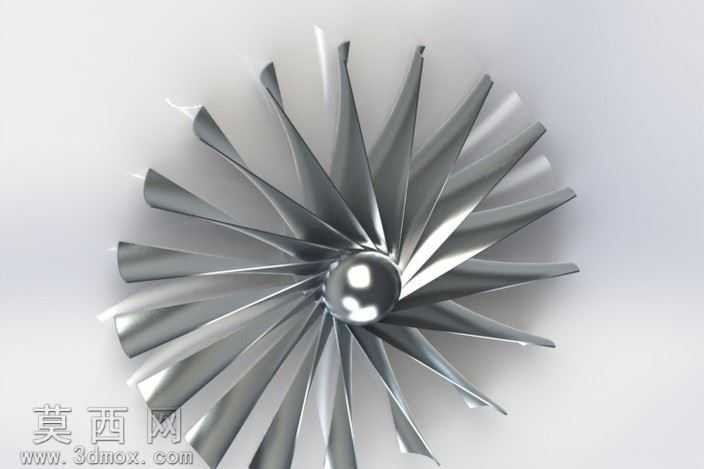

本螺旋桨模型采用三维参数化建模方式完成整体构建，建模过程中先确定桨毂的基准回转轴线，以中心球体为桨毂核心基体，通过回转特征生成光滑过渡的桨毂外形，保证桨毂与各叶片连接位置的曲面连续性，避免应力集中的结构缺陷。叶片部分采用曲面放样结合阵列的方式完成，先绘制单个叶片的翼型截面轮廓，根据螺旋桨的推进效率需求，为不同半径位置的截面设置匹配的安装角与扭转角，从桨根到桨尖的截面弦长、厚度按照气动规律平滑过渡，保证叶片曲面的光顺性，既满足气动性能要求，也兼顾结构强度。完成单个叶片的曲面建模后，通过圆周阵列特征按照均匀角度分布生成全部叶片，阵列过程中严格校验每个叶片的位置精度，保证整体动平衡性能，避免运转过程中出现偏载振动问题。材质设置上，桨毂部分采用金属哑光材质，模拟高强度合金的质感，叶片部分设置带有轻微金属反光的材质，还原航空螺旋桨常用的轻质合金材料视觉效果，渲染阶段采用柔和的环境光配合定向主光源，清晰呈现叶片的扭转曲面形态与桨毂的连接结构，阴影设置采用软阴影效果，突出模型的立体层次感。设计过程中重点考量了叶片的数量与排布逻辑，多叶片的结构设计可提升低速运转状态下的推力输出稳定性，每个叶片的前缘做了圆滑过渡处理，后缘按照气动要求设置合理的厚度收窄，桨毂与叶片的连接位置做了圆角过渡处理，既降低连接位置的应力集中系数，也减少气流在连接位置的扰流损失。整体模型的结构逻辑清晰，各特征参数可编辑调整，能够直接用于气动性能仿真、结构强度校核等后续设计环节，也可作为同类螺旋桨产品设计的参考基础模型，完整还原了航空螺旋桨从桨毂到叶片的全部结构细节，曲面精度满足工业设计的使用要求。
