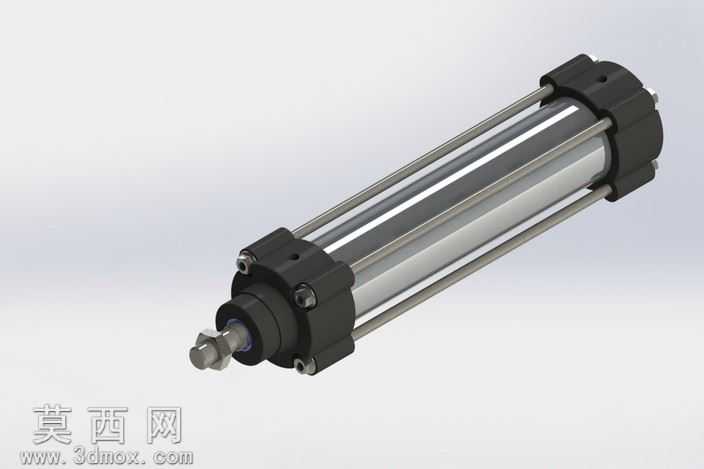

D40规格双作用标准液压油缸三维设计

本作品为D40规格双作用液压油缸的三维参数化建模成果，建模过程严格遵循液压元件的通用设计规范，采用自底向上的装配建模逻辑完成整体搭建。建模初期首先梳理双作用油缸的核心结构组成，依次完成活塞杆、活塞组件、缸筒、前后端盖、紧固拉杆、密封沟槽、进出油口等独立零件的特征建模：缸筒部分采用拉伸特征构建主体薄壁圆柱结构，内壁标注高精度配合公差要求，外壁做光滑过渡处理；前后端盖通过拉伸、切除、阵列特征完成安装孔、密封槽、拉杆过孔的细节刻画，端盖与缸筒的配合面做倒角导向处理，避免装配干涉；活塞杆部分采用阶梯轴特征建模，端部加工外螺纹连接结构，杆身表面做高光金属质感处理，匹配镀铬活塞杆的真实材质特性；四根紧固拉杆通过圆周阵列完成装配定位，拉杆两端的螺纹段与锁紧螺母做细节还原，清晰展示端盖与缸筒的预紧连接逻辑。材质渲染阶段针对不同部件匹配对应材质属性：缸筒与活塞杆采用抛光金属材质，调整反射率与粗糙度参数还原金属镀铬的亮面质感；前后端盖采用哑光黑色工程塑料或硬质氧化铝合金材质，调整漫反射参数呈现工业部件的厚重质感；紧固拉杆采用不锈钢拉丝材质，通过纹理贴图还原金属加工的细微拉丝痕迹；密封件位置采用深色橡胶材质，调整弹性质感参数区分于硬质金属部件。结构设计上完整还原双作用油缸的工作逻辑，缸筒内部设置双向密封活塞，将缸体内腔分为有杆腔与无杆腔两个独立油腔，可通过两端油口的压力油输入实现活塞杆的双向伸出与缩回动作，模型预留了密封件的安装位置，清晰展示O型圈、防尘圈、导向环的装配位置，可直接用于液压系统的装配验证、运动仿真与结构干涉检查。建模过程中对所有配合面做了公差匹配设计，活塞与缸筒内壁、活塞杆与前端盖导向孔的配合间隙控制在合理范围，既保证运动顺畅又避免内泄漏，整体模型结构完整、细节到位，可直接用于液压传动相关的教学演示、产品选型展示与设备虚拟装配场景。
