内燃机动力输出用曲轴结构设计

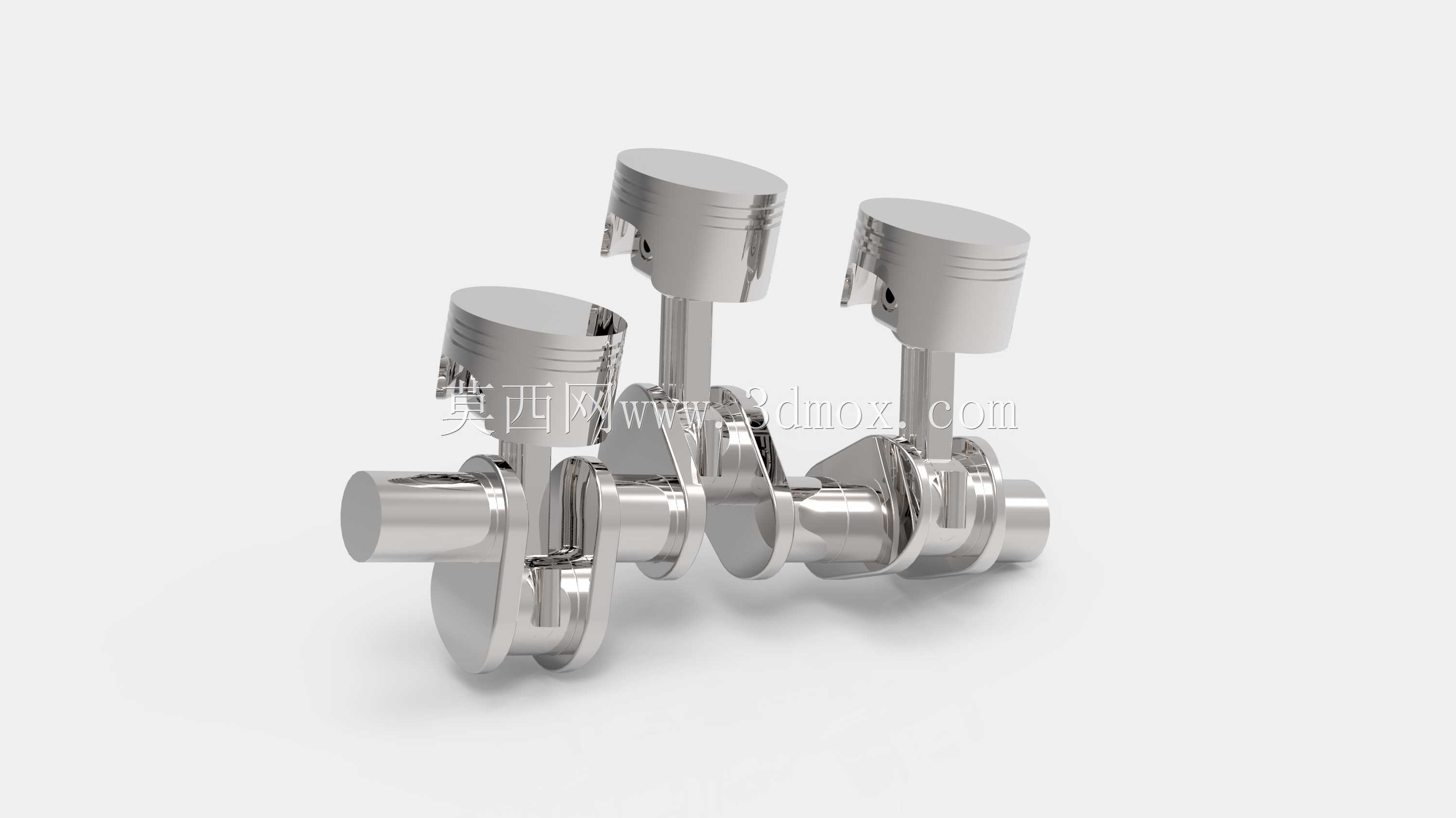

　　在往复式内燃机的动力传递链路里，曲轴是把活塞的直线往复运动转化为旋转扭矩输出的核心承载部件，这套结构的设计合理性直接决定了动力总成的运转平顺性、疲劳寿命与NVH表现。从实际装机场景来看，这类曲轴广泛适配小排量乘用车汽油机、小型通用动力马达以及部分非道路小型动力设备，需要在高转速、交变载荷的工况下持续稳定工作，承受活塞连杆组传递来的周期性爆发压力、往复惯性力与旋转离心力的复合作用。

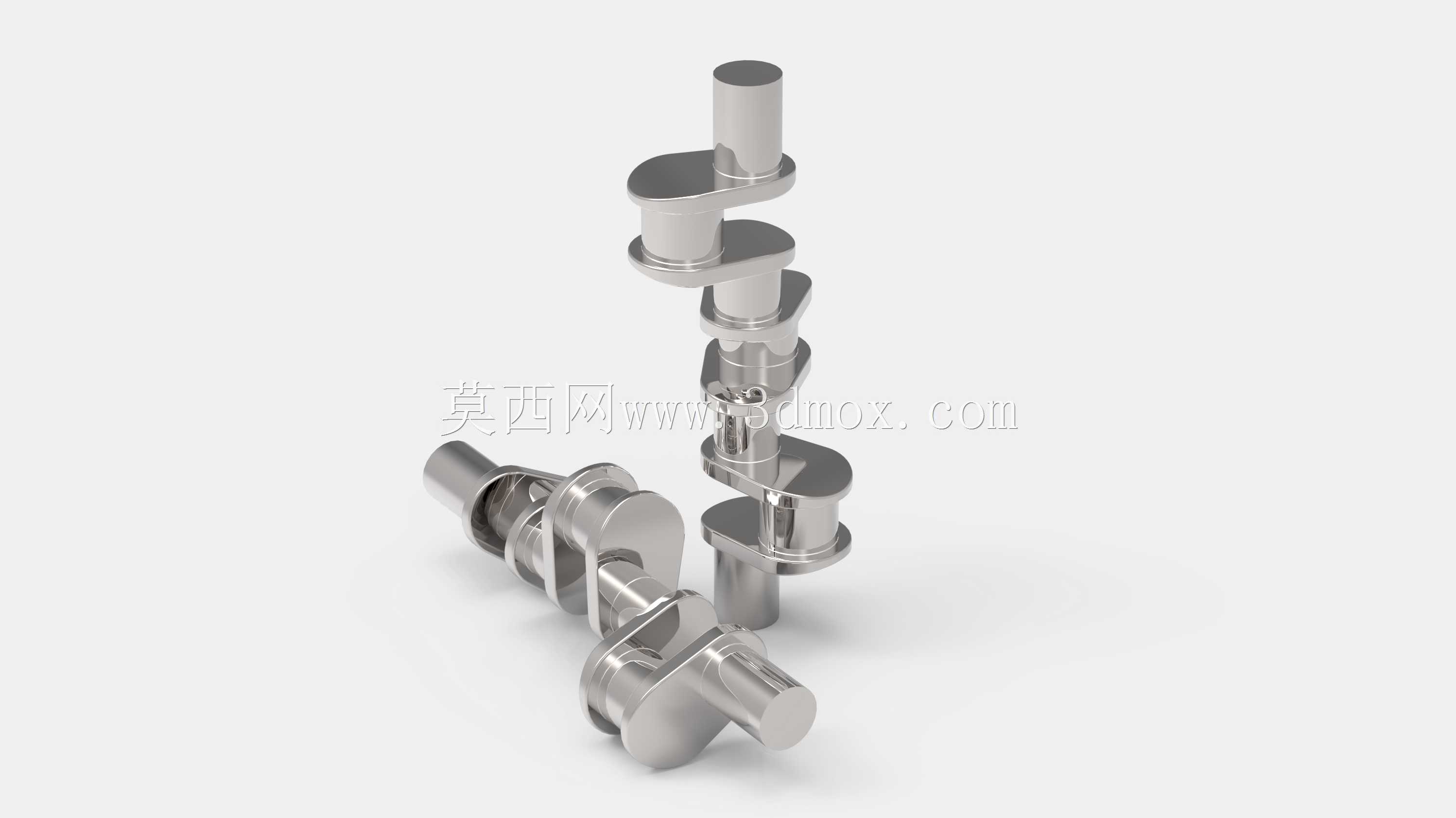

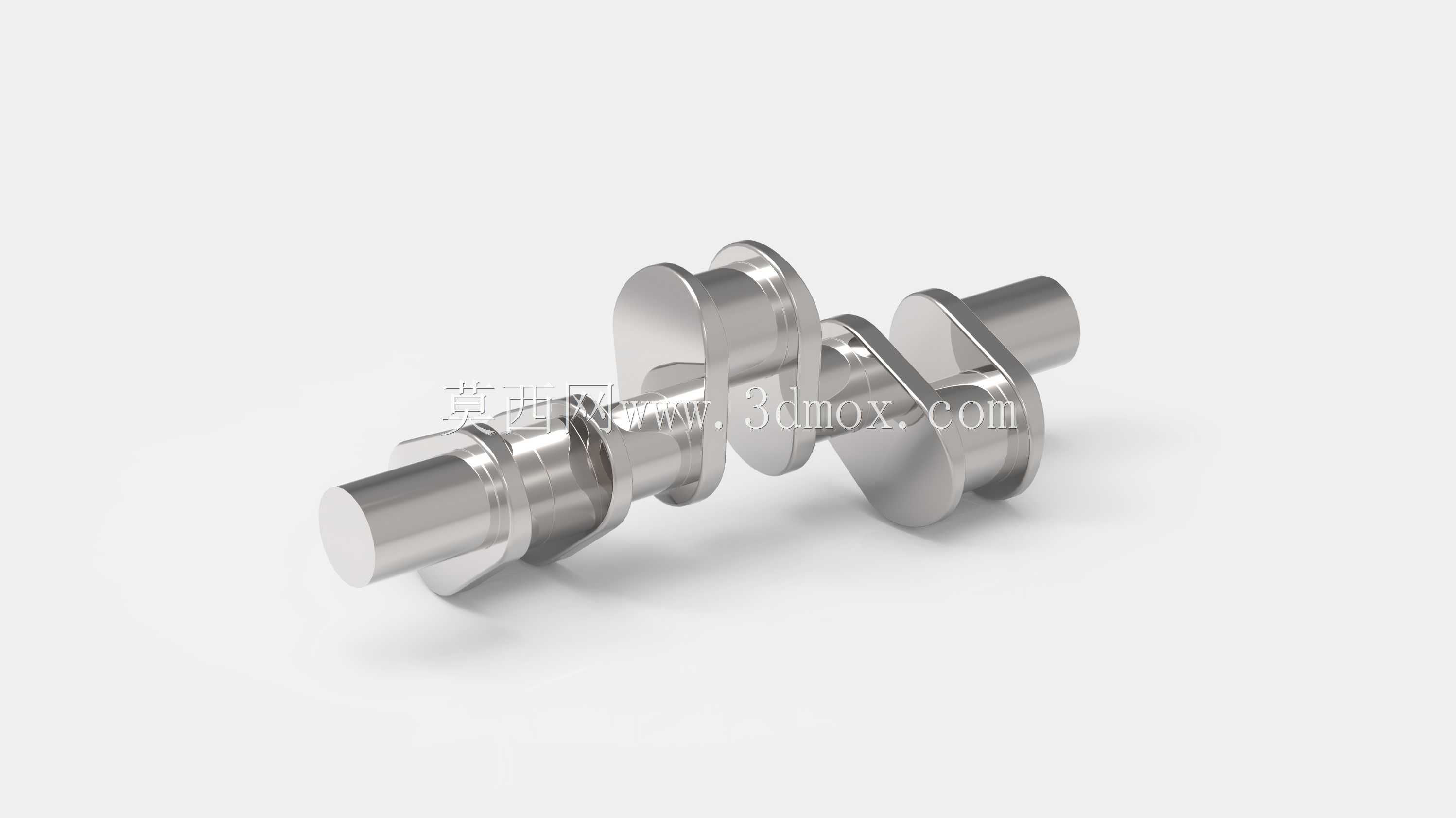

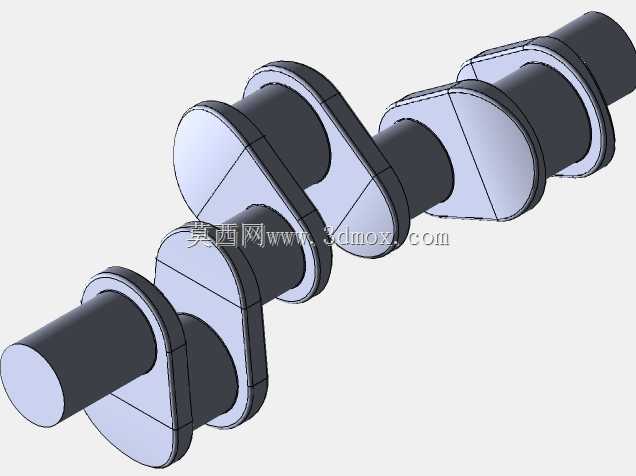

　　设计这套曲轴结构时，首先要匹配对应机型的缸数、冲程与发火顺序，图中展示的是直列四缸机型适配的全支撑曲轴结构，每个曲柄销两侧都设置有主轴颈，通过主轴瓦安装在缸体的主轴承座上，这种布置方式能大幅提升曲轴的抗弯刚度，减少高转速下的轴系挠曲变形。曲柄臂的过渡位置采用了大圆角平滑过渡设计，避免应力集中导致的疲劳断裂，这是曲轴结构设计里的核心细节——过往不少早期机型的曲轴失效案例，都源于圆角处理不当，在交变载荷长期作用下从圆角位置萌生裂纹，最终出现断轴故障。

　　从功能特性来看，曲轴的主轴颈与曲柄销都需要满足高耐磨、高强度的要求，设计时轴颈表面的粗糙度、圆柱度都有严格的公差要求，实际生产中会对轴颈表面进行淬火处理提升表层硬度，配合轴瓦的油膜润滑实现长期低磨损运转。曲轴上的油道孔采用斜向贯通设计，从主轴颈表面连通到对应曲柄销表面，发动机运转时，主油道的压力润滑油会通过这些内部油道输送到连杆轴瓦位置，为连杆大头的旋转摩擦副提供持续润滑与冷却，油道孔的进出口位置同样做了倒角钝化处理，避免应力集中同时防止润滑油流动时出现涡流影响供油效率。

　　安装边界方面，这套曲轴的轴向定位通过中间位置的止推轴瓦实现，控制曲轴运转时的轴向窜动量在合理公差范围内，避免轴系窜动导致的配气机构、正时系统错位。曲轴的前端用于安装正时齿轮、皮带轮以及扭转减震器，后端则连接飞轮与动力输出端，前后端的密封结构安装位都预留了标准的油封配合轴颈，尺寸公差满足接触式油封的密封要求，防止机油渗漏。曲柄的配重块与曲柄臂采用一体化设计，根据对应缸径活塞、连杆的往复质量做动平衡校准，每块配重的形状、质量都经过精确匹配，抵消运转时的旋转惯性力与一阶往复惯性力，让曲轴在额定转速区间内运转更平稳，减少整机振动。

　　在实际选型匹配时，需要注意曲轴的主轴颈直径、曲柄销直径要与缸体主轴承座、连杆大头的孔径尺寸匹配，曲柄半径决定了活塞的行程，直接关联发动机的排量与扭矩输出特性，不能随意更改。曲轴的轴向尺寸链需要和缸体、缸盖、活塞连杆组的尺寸做匹配，确保活塞在上止点、下止点位置时不会与气门、缸盖发生碰撞，预留足够的安全间隙。另外，曲轴后端的飞轮安装法兰、定位销孔尺寸要对应飞轮的安装接口，保证动力输出的同轴度，避免运转时出现偏摆导致的传动系统振动。
