不锈钢直柄麻花钻结构设计

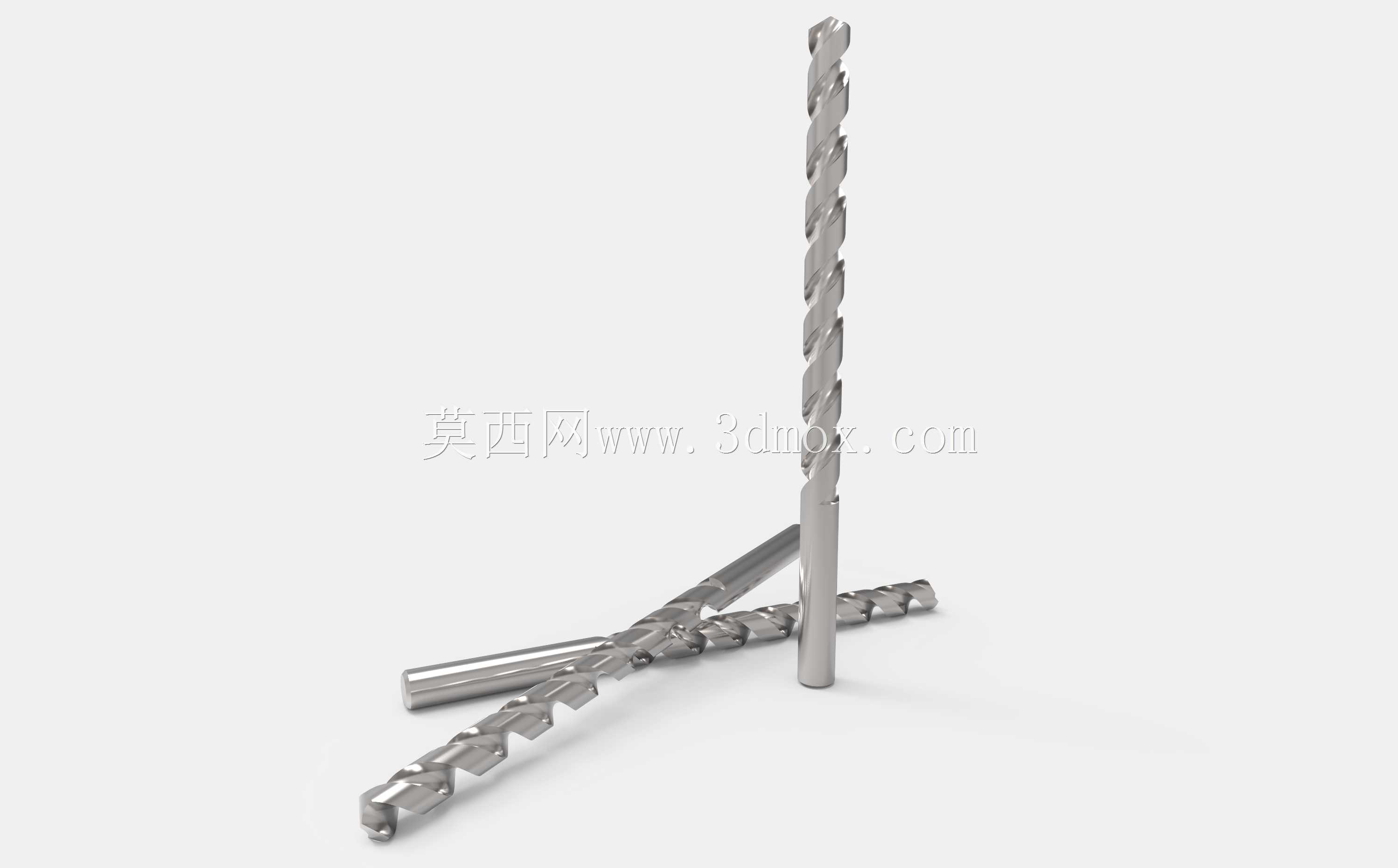

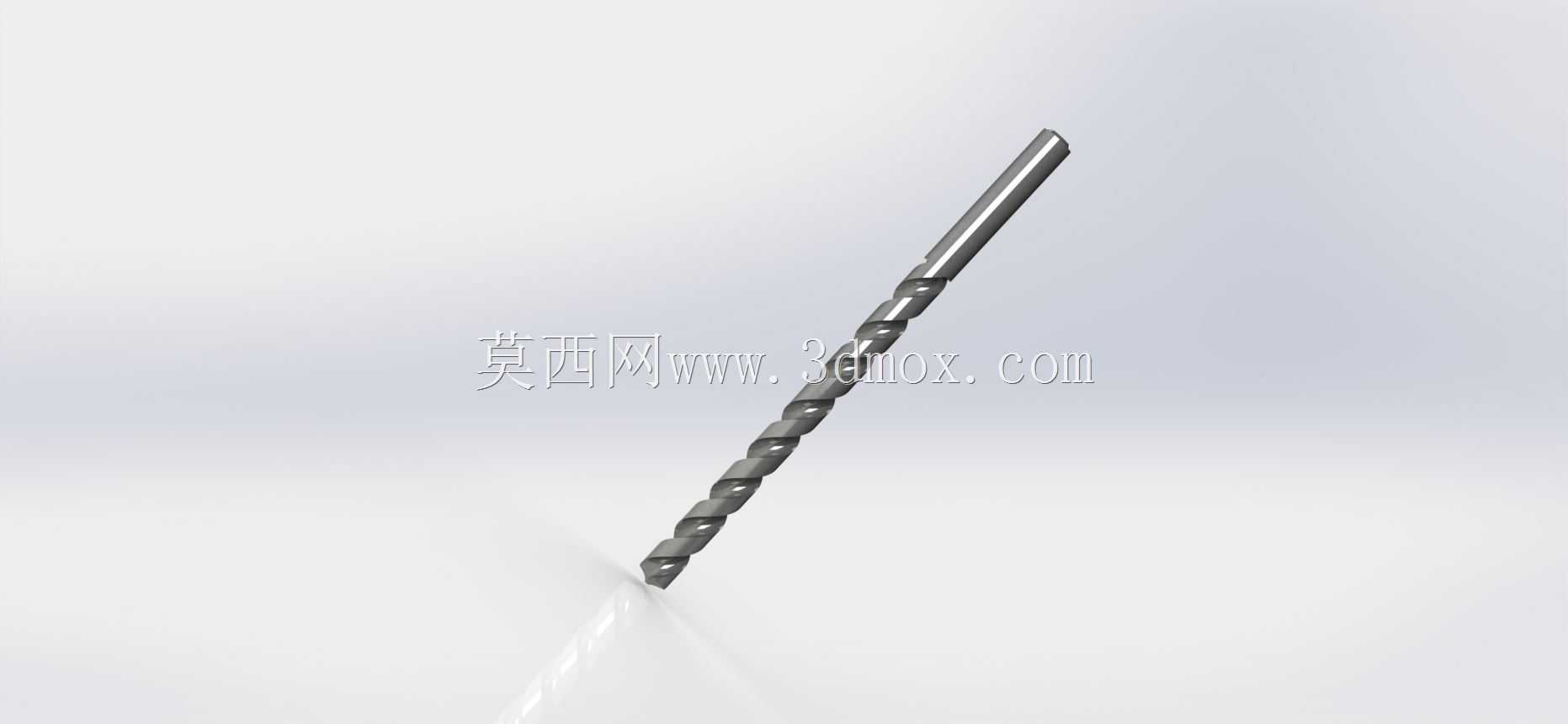

在金属切削加工场景里，钻孔是绝大多数机加工工序里无法跳过的基础环节，不管是普通台钻的单件修配作业，还是加工中心上的批量零件生产，钻头的结构合理性直接决定了孔位加工精度、排屑顺畅度以及刀具本身的使用寿命。这款直柄麻花钻的建模完全还原了实物的切削结构细节，没有做简化处理，能直接用于切削仿真、刀具库装配、加工工艺演示等场景。从实际使用的角度出发，钻头的核心功能是在实体金属材料上完成圆柱孔的钻削加工，针对不锈钢这类塑性高、加工硬化倾向强的材料，这款钻头的螺旋槽角度做了针对性的优化，没有采用普通碳钢钻头的大螺旋角设计，而是选用了更适配不锈钢切削的30度左右螺旋角，既能保证切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔壁和排屑槽之间刮伤已加工表面，也能保证钻尖部分有足够的刚性，不会在钻削不锈钢这类韧性材料时出现崩刃或者扎刀的问题。设计过程中首先确定的是钻尖的横刃结构，横刃是钻头轴向进给力的主要来源，这款模型还原了标准麻花钻的横刃修磨形态，横刃长度控制在钻芯厚度的1.5倍左右，既不会因为横刃过长导致轴向进给力过大，让机床主轴负载超标，也不会因为横刃过短导致钻尖定心不稳，在钻孔初始阶段出现孔位偏移的问题。钻尖的顶角采用了118度的标准通用角度，这个角度适配绝大多数常见金属材料的钻削需求，不管是普通碳钢、不锈钢还是有色金属件，都能获得比较均衡的切削性能，不需要频繁更换刀具就能完成不同材质零件的钻孔作业。从外形尺寸和安装边界来看，这款钻头采用直柄装夹结构，柄部直径和钻身工作部分直径保持一致，能够适配标准的钻夹头装夹，不需要配套专用的弹性筒夹就能在普通台钻、手电钻、加工中心刀柄上完成装夹固定，装夹时的夹持长度需要保证至少达到柄部直径的1.5倍以上，才能避免钻削过程中出现钻头打滑、偏转的问题。钻身的排屑槽做了抛光处理的结构还原，槽面的粗糙度设计值控制在Ra0.8以下，能够有效降低切屑和槽壁之间的摩擦阻力，减少钻削过程中的热量堆积，避免不锈钢切屑因为高温粘附在排屑槽内导致刀具报废。钻芯厚度从钻尖位置向柄部方向做了渐进式增厚设计，靠近钻尖部分的钻芯厚度约为钻头直径的15%，越靠近柄部钻芯厚度逐步增加，这种结构既保证了钻尖部分的排屑空间足够大，也能提升钻身整体的抗扭刚性，在大进给量钻削的时候不会出现钻身折断的问题。在实际生产场景里，这类钻头常被用于五金零件加工、设备维修配孔、模具钢钻孔等作业环节，建模时完整还原了刃带结构，两条对称的刃带沿着螺旋槽方向分布，刃带的宽度控制在钻头直径的5%左右，既能够起到导向修光孔壁的作用，保证加工出来的孔圆柱度符合公差要求，也能减少刃带和孔壁之间的接触面积，降低钻削过程中的摩擦发热。很多新手建模的时候容易忽略钻头的后角结构，这款模型里准确还原了主切削刃的后角设计，靠近外圆位置的后角控制在8-12度，靠近钻芯位置的后角逐步增大到20-25度，这种不等后角的设计能够让主切削刃上每个点的楔角保持在合理区间，既保证切削刃足够锋利，能顺利切入金属材料，也不会因为刃口过于单薄导致切削过程中出现崩损。另外，钻头的柄部末端做了小倒角处理，能够在装夹的时候顺利导入钻夹头，不会因为柄部边缘的毛刺导致装夹偏心，影响钻孔的同轴度。在做装配仿真的时候，需要注意钻头的伸出长度不能超过钻头直径的8倍，否则钻削过程中容易因为刚性不足出现振刀，导致孔壁出现振纹，甚至钻头折断。这类不锈钢专用钻头在使用时通常需要配合切削液使用，建模时的结构细节也能用于切削液流场的仿真分析，观察切削液顺着螺旋槽到达钻尖的流动路径，优化冷却方案，进一步提升刀具的使用寿命。
