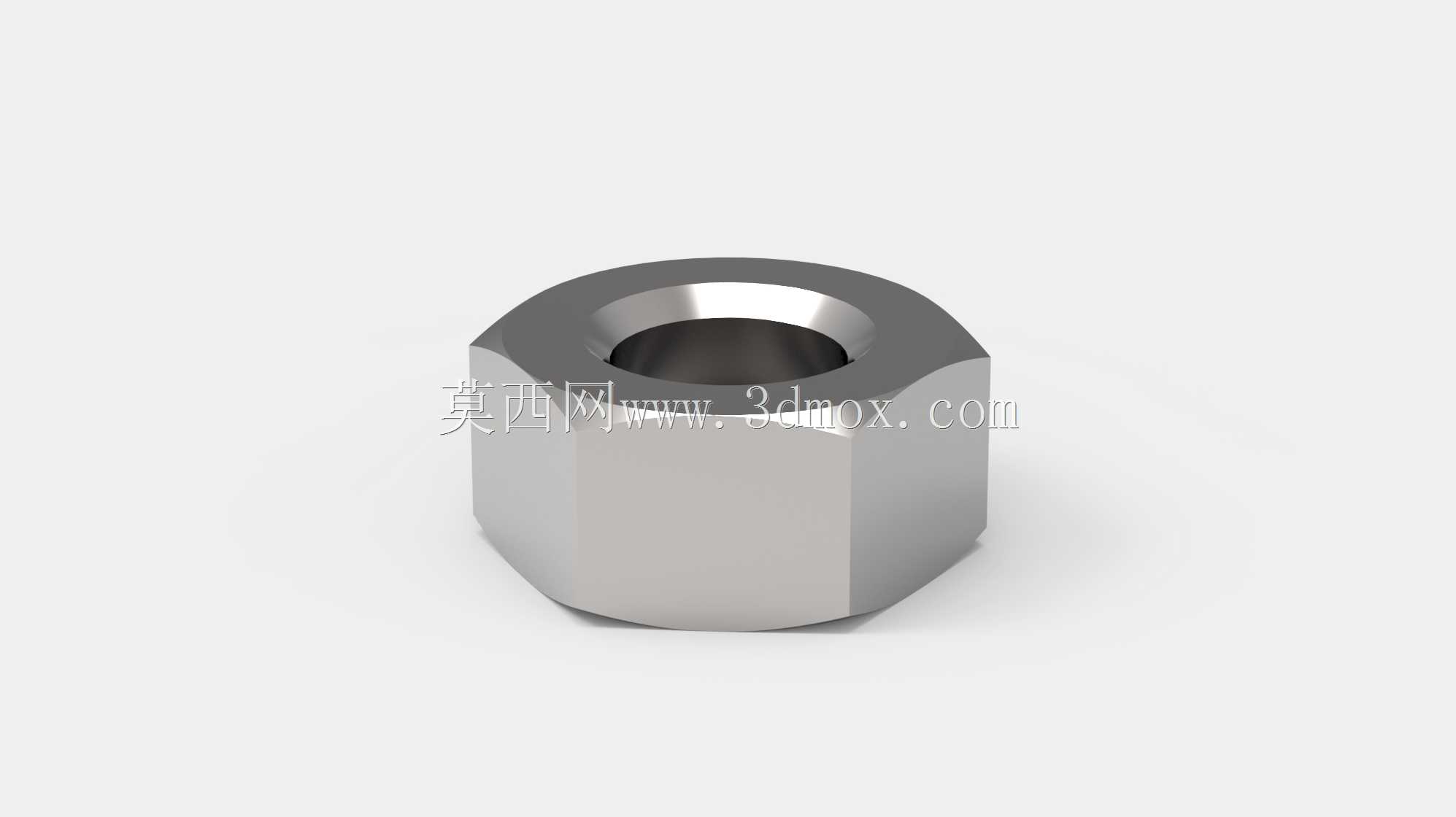

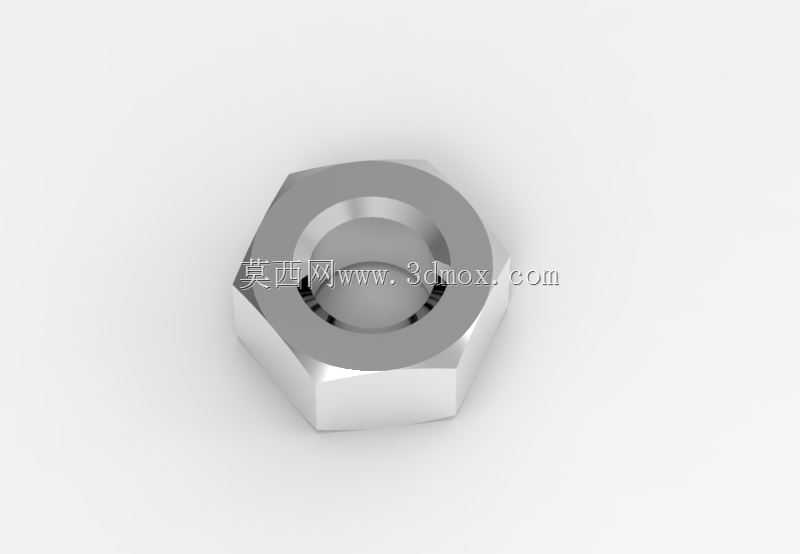

无内螺纹六角光面螺母结构建模

在通用机械装配、工装夹具搭建、简易五金连接场景中，这类无内螺纹的六角光面结构件常被用作定位衬套、间隔垫块或者预装配占位件使用，和常规带螺纹的锁紧螺母不同，它的内孔为光滑通孔，不承担螺纹啮合的锁紧功能，更多是通过六角外形适配标准扳手的拧动操作，实现轴向的位置调整、间距支撑或者穿装杆件后的限位作用。从结构设计逻辑来看，这类零件的建模优先匹配标准六角螺母的外形轮廓尺寸，对边宽度、对角尺寸、整体厚度均参照普通六角螺母的通用规格设定，保证常规的开口扳手、套筒工具可以直接夹持操作，不需要额外定制专用工装，降低现场装配的工具适配成本。内孔采用直壁光滑设计，没有加工螺纹牙型，建模时省去了螺旋扫描切除螺纹的步骤，重点保证六角棱边的倒角过渡、两端面的平面度要求，避免棱边锐边割伤操作人员或者刮损配套装配的零件表面。实际应用中，这类零件常出现在设备调试阶段的临时装配环节，比如工装架搭建时用来调整杆件的轴向间隙，穿装螺栓时作为加厚垫片分散接触面压应力，或者在一些不需要螺纹锁紧、仅需要六角外形方便拧动调整位置的导向结构中作为滑动衬套使用，内孔的尺寸公差一般按照间隙配合设定，保证配套的光杆、螺栓杆可以顺畅穿过，不会出现卡滞问题。建模过程中，首先绘制正六边形草图，标注对边尺寸匹配对应规格的标准扳手夹持范围，拉伸生成六角主体后，在两端面加工45度倒角，去除锐边的同时也方便零件放入装配孔位，之后在内孔位置绘制圆形草图，拉伸切除生成光滑通孔，最后对所有棱边做小圆角过渡，避免应力集中。需要注意的是，这类零件因为没有内螺纹，不能用于需要螺纹锁紧防松的连接场景，仅能作为支撑、间隔、定位类的辅助五金件使用，安装时的边界尺寸需要匹配对应规格的标准螺母安装空间，六角的对角尺寸决定了安装沉孔的最小直径，零件厚度决定了轴向的支撑间距，装配时不需要施加螺纹拧紧力矩，仅需要贴合两端的支撑面即可，避免过度挤压导致六角棱边变形影响后续的扳手夹持操作。在一些轻型设备的手动调节结构中，这类光面六角件还可以作为简易的旋钮使用，通过拧动六角部分带动内孔穿装的杆件做轴向移动，因为外形和标准螺母一致，操作人员不需要额外识别操作方式，直接用日常接触的扳手甚至手拧就可以完成位置调整，降低了操作的学习成本。建模时需要保证六个侧面的平面度，确保扳手夹持时每个面都能均匀受力，不会因为侧面倾斜导致扳手打滑，内孔的同轴度需要和六角外形的中心保持一致，避免穿装杆件后出现偏心，导致调整时出现卡滞或者位置偏移的问题。和带螺纹的螺母相比，这类光面结构的加工难度更低，不需要攻丝工序，直接通过棒料铣削或者冷镦成型就可以批量生产，成本更低，适合在一些不需要螺纹连接的辅助工位大量使用，比如生产线的工装定位、货架的间隔支撑、简易防护栏的装配垫片等场景，都能看到这类结构的应用。
