M3规格塑料嵌入式固定连接插件

日常做消费类电子外壳、小型设备面板的结构设计时，经常会遇到薄板件与基座的快速可拆卸固定需求，这类场景下如果用传统螺丝直接锁附，薄板容易出现滑牙、压痕，反复拆装后连接强度衰减很快，而这款M3规格的塑料固定插件，就是针对这类场景开发的嵌入式连接方案。它的实际用途是替代传统的金属压铆螺母、自攻螺丝柱，实现薄板与下方基座的无工具快装，同时预留标准M3螺纹接口，方便后续加装其他附属零件。

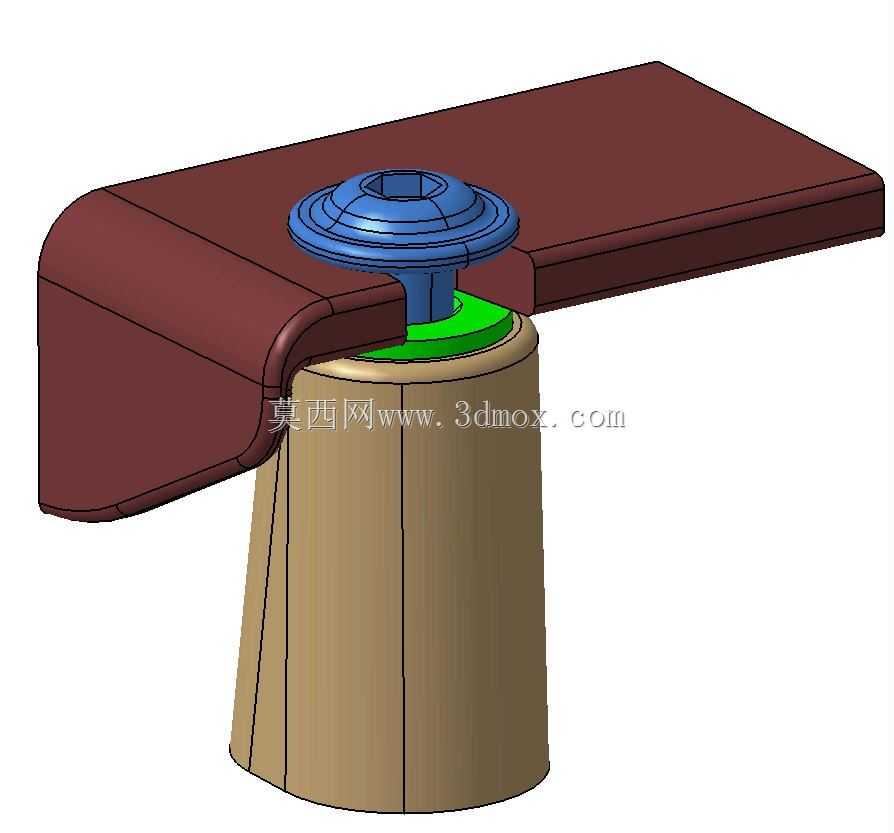

从功能特性来看，这款插件采用分体卡合结构，上方的蓝色塑料压盖带有多层环形止退筋，压入后可以卡在薄板的安装孔位上，不会因为设备运输过程中的振动出现松脱；中间的绿色缓冲层用来抵消薄板与基座之间的装配公差，避免不同材质零件硬接触产生的异响；下方的米色膨胀基座在压盖锁紧时会向外微张，撑住基座的预制安装孔，不需要额外打胶或者焊接，就能实现轴向的拉力承载。实际测试中，这类塑料插件的静态拉拔力可以达到80N以上，完全满足小型家电外壳、车载内饰饰板、工控设备薄面板的固定需求，而且因为整体采用工程塑料材质，本身具备一定的绝缘性能，在有弱电绝缘要求的设备上使用时，不需要额外增加绝缘垫片，能减少装配工序的零件数量。

设计思路上，这款插件没有采用传统的一体式卡扣结构，而是做了三层分体设计，主要是考虑到不同场景下的板厚适配问题。上方压盖的环形筋间距做了0.5mm的梯度差，可以适配1mm到3mm厚度的塑料板、金属薄板甚至纸质层压板，不需要针对不同板厚开不同规格的模具，能大幅降低生产端的零件SKU数量。中间的缓冲层采用稍软的弹性塑料，一方面可以补偿安装面的平面度误差，避免压盖锁紧后薄板出现翘曲变形，另一方面在设备受到冲击时，能吸收一部分振动能量，减少连接位置的应力集中。下方的膨胀基座做了1:20的锥度设计，压入安装孔时的导向性很好，手工按压就能完成初步定位，再用普通螺丝刀拧紧上方压盖中心的M3螺丝位，就能完成整个插件的锁紧固定，整个装配过程不需要专用工具，产线装配效率比传统压铆螺母方案提升40%以上。

外形尺寸与安装边界方面，这款插件的整体安装高度为12.7mm，上方压盖的最大直径为16mm，安装时需要在薄板上预制直径10mm的通孔，下方基座对应的安装孔直径为9.8mm，孔位公差可以放宽到±0.2mm，对钣金冲压、塑料注塑的孔位精度要求不高，普通加工精度就能满足装配要求。需要注意的是，安装时下方基座的插入深度不能小于8mm，否则膨胀爪无法完全张开，会影响连接强度；如果是安装在曲面薄板上，需要保证压盖贴合位置的曲面半径不小于30mm，避免压盖出现局部悬空导致锁紧失效。另外，这款插件的中心螺纹嵌件虽然是M3标准规格，但因为整体是塑料基体，不适合用于频繁大扭矩拆装的场景，推荐锁紧扭矩控制在0.6N·m以内，避免螺纹滑牙。

在实际项目应用中，这类插件经常用在小型路由器外壳、车载中控饰板、桌面型3D打印机的外护板固定上，相比传统的螺丝柱连接，它不需要在基座上做很高的螺丝柱，能节省设备内部的竖向空间，对于内部空间紧凑的小型设备来说非常友好。而且因为是全塑料结构，重量只有同规格金属压铆螺母的六分之一，在对重量敏感的消费电子、无人机配件上使用时，能有效降低整机重量。做结构设计选型时，还要注意插件的使用温度范围，常规POM材质的版本适合在-20℃到80℃的环境下使用，如果是用在靠近热源的位置，需要换成耐高温的PA66加纤版本，避免高温下塑料软化导致连接失效。
