在消费电子壳体组装、小型家电内部构件固定、低压电气柜内走线支架安装这类对安装效率、绝缘性能有要求的场景里,这类带金属M4螺纹嵌件的塑料固定插件的使用频率非常高。不同于全金属的螺纹支座,这类构件依托塑料基体的绝缘特性,不需要额外加装绝缘衬套就能直接固定在带电构件附近,同时嵌件注塑的工艺把金属螺纹内芯和塑料基体结合为一体,既规避了全塑料螺纹牙易滑牙、反复拆装后螺纹失效的问题,也比全金属支座的重量低六成以上,适配当下便携设备、轻量化工业组件的减重需求。

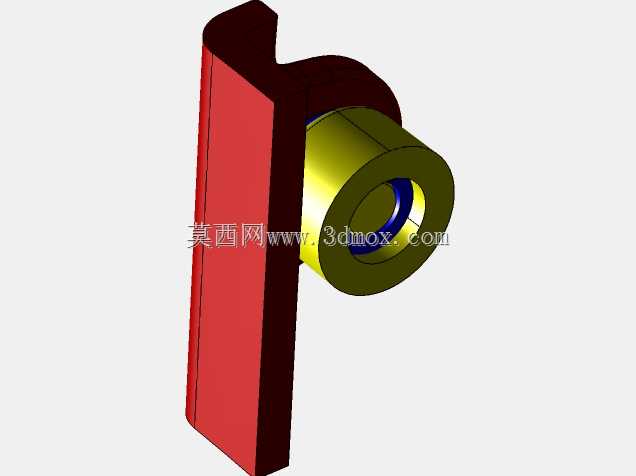

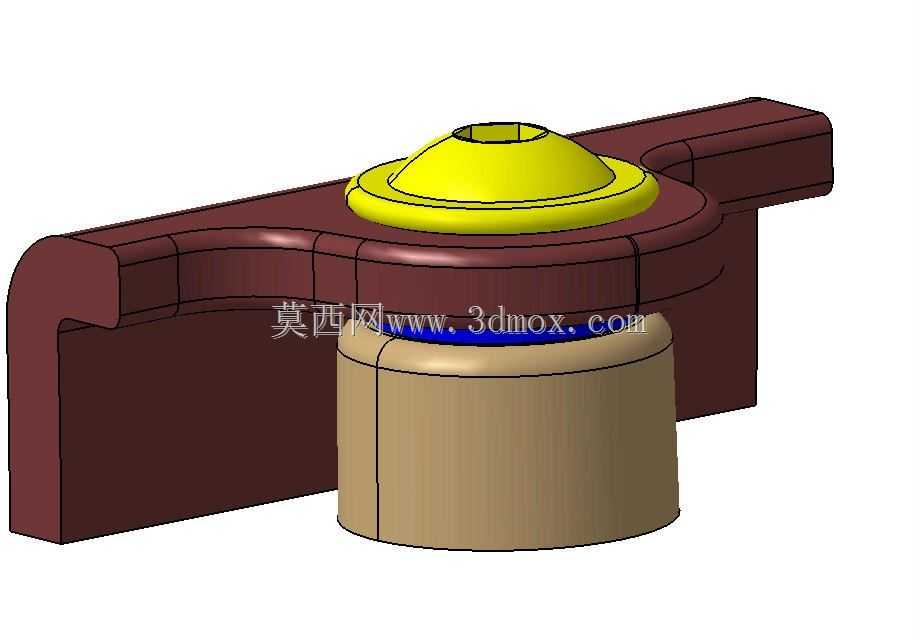

从实际使用的功能逻辑来看,这个构件的三个分段结构各自承担明确的作用:顶部带内凹弧面的黄色压合段,是安装时的受力接触面,弧面设计可以分散手动按压或者工装压入时的压力,避免应力集中导致塑料基体开裂,中间的环形凸台是安装限位结构,当插件被压入对应的安装孔位时,凸台下端面会和安装基材的表面完全贴合,控制插件的压入深度,不会出现压入过深导致后续螺纹对接偏斜的问题;下方的浅棕色柱段是插入定位段,外径和安装基材上的预制孔做小间隙配合,插入后就能完成径向定位,不需要额外调整位置就能直接拧入M4规格的螺丝,两侧延伸出的翼状结构是防转结构,卡入安装位对应的卡槽后,拧动螺丝的时候整个插件不会跟着转动,不需要额外用工具固定插件本体就能完成螺丝锁紧,单人操作的装配效率比传统的螺母加支座结构高40%左右。
设计这类构件的时候,首先要匹配安装场景的边界尺寸:下方定位柱的长度要比安装基材的厚度大0.2到0.3毫米,保证插件插入后不会出现轴向窜动,中间环形凸台的外径要比定位柱大3毫米以上,保证足够的限位接触面积,避免压入时凸台压穿基材表面;顶部压合段的内孔和金属M4嵌件的外径要做过盈配合设计,过盈量控制在0.1到0.15毫米,配合注塑时的熔融塑料包裹,保证嵌件能承受不低于8N·m的锁紧扭矩而不出现跟转或者脱出。两侧的防转翼不需要做太厚,壁厚控制在1.5到2毫米就足够承受锁紧时的扭转力,过厚反而会增加材料用量,还会导致注塑时冷却不均出现表面缩痕。
从安装适配的角度来说,这类插件对安装基材的适配范围比较广,不管是ABS、PC这类常见的工程塑料壳体,还是厚度在1.5到3毫米之间的环氧板、绝缘纸板,只要预制对应尺寸的安装孔和防转卡槽,都能稳定固定。日常维护时如果需要反复拆装构件,金属M4嵌件的螺纹牙可以承受至少50次的反复拆装而不出现滑牙,完全满足消费电子、小型电气设备全生命周期内的拆装维护需求。不同于需要热熔或者超声焊接的塑料螺母柱,这种插件可以在整机组装的最后工序手动压入,不需要提前在壳体注塑时嵌入螺母,能灵活调整安装位置,适配小批量定制设备的组装需求,减少前期模具修改的成本。在走线固定的场景里,还可以在顶部的压合段和环形凸台之间加装线卡,直接固定直径在3到5毫米的线束,不需要额外增加扎带固定座,进一步减少整机的零件数量,降低装配环节的物料管理成本。
实际建模的时候要注意不同分段的过渡圆角处理,塑料基体的所有转角位置都要做不小于0.3毫米的圆角,避免注塑时出现应力集中,导致构件在低温环境下受外力出现开裂;金属嵌件的上端面要比顶部压合段的端面低0.2毫米左右,避免螺丝锁紧时金属嵌件受力顶出,导致塑料基体和嵌件之间出现间隙。两侧防转翼的根部要做加强筋过渡,筋的厚度控制在基体壁厚的0.6倍,既提升抗扭强度,也不会在注塑时产生明显的缩痕影响外观。
