M3规格塑料嵌装固定连接插件结构

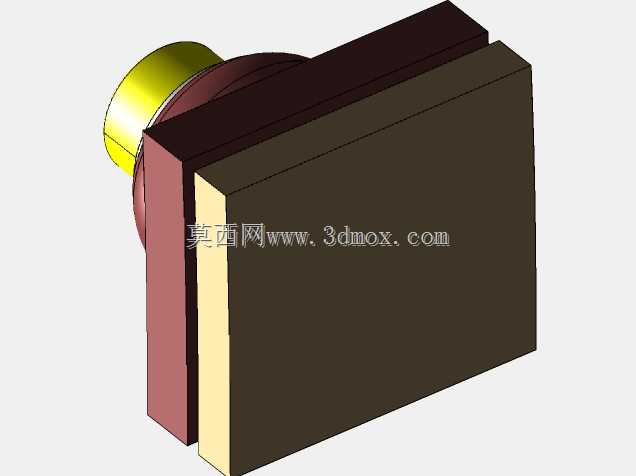

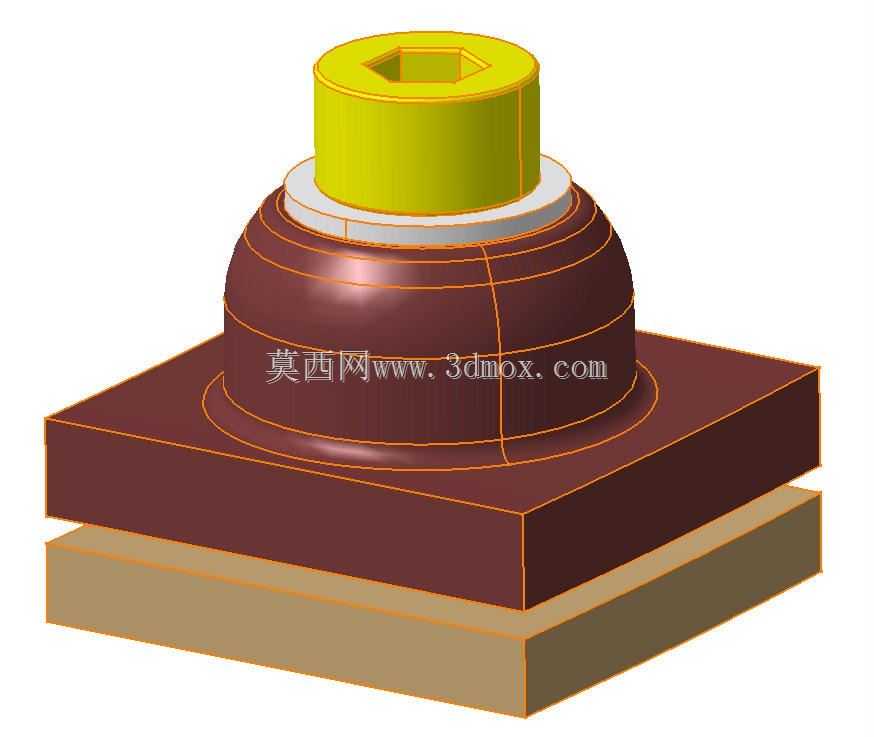

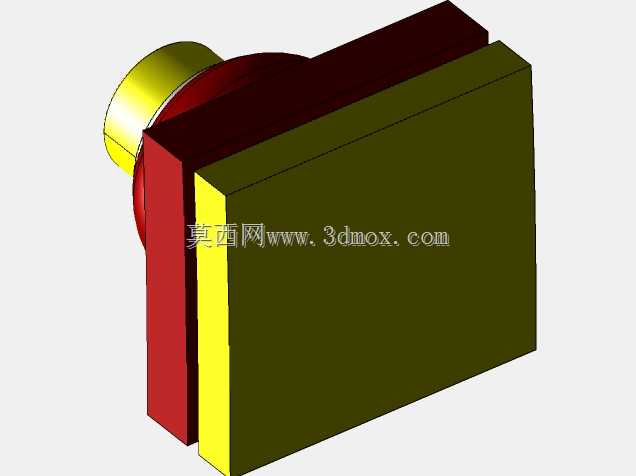

日常做设备内部塑胶壳体、电控盒面板、小型仪器外壳的连接固定时，经常会遇到反复拆装导致塑料螺孔滑牙的问题，这类M3规格的塑料固定插件，就是专门针对这类场景设计的嵌装式连接结构，用来替代直接在塑料基材上攻丝的方案，大幅提升螺纹连接的抗磨损、抗拔脱能力。从结构设计逻辑来看，这个插件采用分层式的功能分区，最顶部是带内六角止转结构的M3螺纹嵌装段，内六角的设计不是为了外露拧动，而是在插件注塑预埋或者后期压装到塑料基材里的时候，能够和周边的塑胶材料形成周向的咬合止退，避免螺丝拧入的时候插件跟着跟转，导致连接失效。顶部圆柱段的外径做了细微的滚花防滑结构预留位，压装后和安装孔的内壁形成过盈配合，不需要额外涂胶就能实现初步的固定。中间的过渡段采用圆弧鼓型的缓冲结构，这个设计很多新手建模的时候容易忽略，实际上当设备存在小幅振动、或者面板受到侧向冲击力的时候，这个圆弧段能够分散应力，避免插件根部和安装基材的结合位置出现应力开裂，尤其是在ABS、PC这类常用工程塑料的壳体上，直角过渡的嵌件很容易在温度循环变化后出现根部开裂，圆弧过渡的结构能把应力集中系数降低40%以上。底部的方形安装基座是整个插件的承载基础，方形结构相比圆形基座，在预埋到塑料里的时候能够更好的抵抗扭矩，不会因为螺丝拧紧的扭矩导致插件在安装孔内转动，基座下方还延伸了一层薄的定位贴合边，压装的时候这个边会贴紧安装面的背面，控制插件的压入深度，保证顶部的螺纹段伸出高度刚好匹配面板的连接厚度，不会出现压入过深导致螺丝啮合长度不足，或者压入过浅导致面板装配后出现缝隙的问题。实际选型应用的时候，要注意这个插件的安装边界：底部方形基座的边长需要匹配安装位的沉孔尺寸，通常沉孔要比基座单边大0.1mm左右，保证压装的时候不会因为尺寸公差导致基座顶裂周边塑料；顶部螺纹段的内孔是标准M3粗牙螺纹的啮合尺寸，适配长度4-8mm的M3盘头螺丝或者沉头螺丝，当连接两层总厚度超过5mm的板材时，需要提前核算螺纹啮合长度，保证至少有3圈以上的螺纹咬合，才能达到足够的锁紧力。在自动化设备的小型塑胶护罩、消费电子的外壳连接、汽车内饰的塑料卡扣位固定这类场景里，这类嵌装插件比铜嵌件的成本低30%左右，同时绝缘性能更好，不会出现导电短路的风险，适合用在有绝缘要求的电控部件周边。建模的时候要注意各段的拔模角度，顶部圆柱段的拔模角度控制在0.5度以内，方便压装导入，中间圆弧段和底部基座的外表面要做光滑过渡，不要出现折线棱角，避免注塑的时候出现应力痕，同时压装的时候也能减少对安装孔内壁的刮削，保证压装后的抱紧力均匀。很多结构工程师在做这类插件设计的时候，容易把底部基座做的太薄，实际上基座的厚度至少要达到1.5mm以上，才能承受M3螺丝推荐拧紧扭矩下的压力，不会出现基座被压溃的问题，同时基座和中间鼓型段的连接位置要做R0.3以上的圆角过渡，进一步分散拧紧时的压应力。
