气化炉开龙同v3.0工业设备结构设计

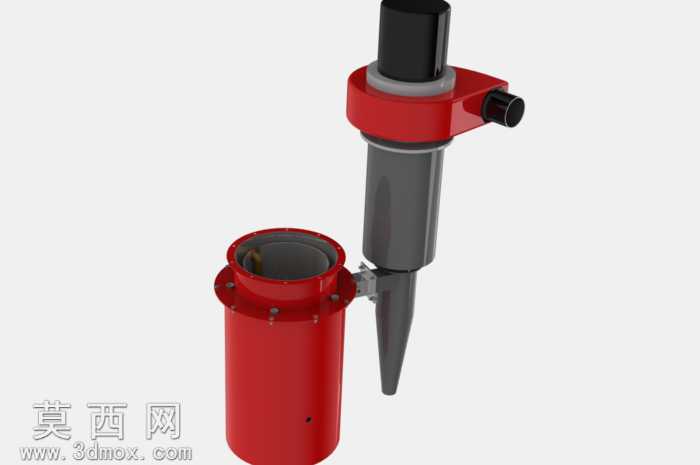

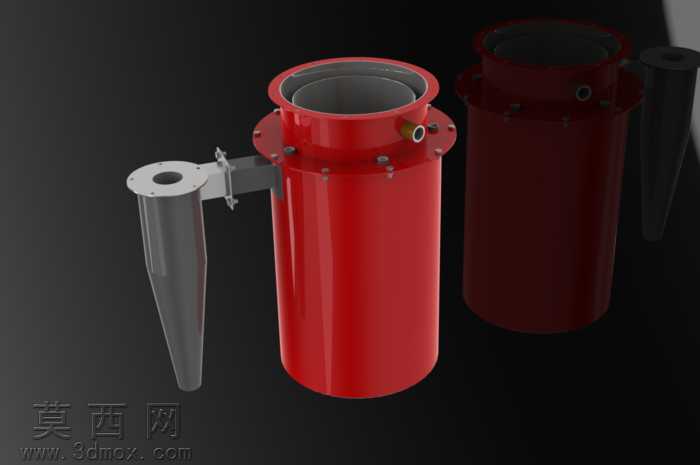

本作品为气化炉开龙同v3.0的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，从核心部件的轮廓绘制到细小结构的细节刻画均保持较高的建模精度。模型主体分为立式圆柱炉腔与侧装操作执行机构两大模块，炉体部分采用厚壁圆筒结构设计，顶部法兰边缘均匀布置紧固螺栓孔位，用于实现炉盖的密封锁紧，炉腔内壁做光滑过渡处理，避免物料残留与气流死角，炉体下部预留安装定位结构，可适配不同规格的气化炉配套基座。侧装的执行机构采用锥状工作端设计，通过铰接连接结构与炉体侧壁实现活动装配，可完成启闭、调节类操作动作，执行机构主体做分段式结构设计，上部操作端设置防滑握持结构与调节旋钮，中部传动段做密封防护结构设计，避免炉内高温介质、粉尘进入传动间隙影响动作流畅度。材质渲染阶段针对不同部件的实际应用场景匹配对应材质属性，炉体主体采用耐高温工业红漆金属材质，还原工业设备的漆面质感，表面添加细微的颗粒质感与使用痕迹，避免渲染效果过于塑料化；执行机构的金属传动部件采用哑光灰铸铁材质，调节旋钮采用黑色防滑橡胶材质，铰接部位做金属光泽的耐磨处理，各部件的材质区分清晰，装配间隙的渲染表现真实，可直观呈现设备的装配关系与结构层次。设计过程中充分考虑设备的实际使用需求，执行机构的开合行程做了限位结构设计，避免操作超程造成设备损坏，炉体与执行机构的连接部位做了密封结构预留，可适配密封填料实现炉内压力保持，整体结构在满足功能需求的前提下尽可能简化零件数量，降低后续加工制造与装配维护的难度，各零部件均预留合理的加工公差与装配余量，可直接导出工程图用于生产加工参考。
