螺旋叶片式滚动滗水器三维结构设计

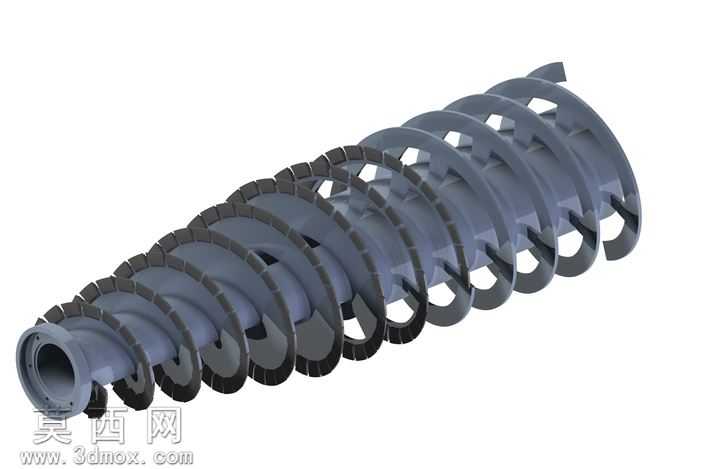

本作品为滚动滗水器的三维参数化建模成果，建模过程中采用自底向上的装配设计思路，首先完成核心构件的独立建模：针对主体空心轴段，通过旋转凸台命令生成带连接法兰端的基础筒体，对法兰端的安装孔位采用圆周阵列方式完成排布，保证孔位同轴度与安装基准的统一性；针对核心的螺旋叶片组件，先绘制螺旋引导线并设定匹配设备处理量的导程参数，通过扫描命令生成连续螺旋叶片基体，再对叶片外缘等距排布的滚动接触片进行单独建模，采用沿螺旋线阵列的方式将接触片精准装配到叶片外缘，每片接触片的安装角度均经过角度约束调整，保证滚动接触时的受力均匀性。材质渲染阶段，对主体轴段与螺旋叶片赋予哑光工程塑料材质，调整材质粗糙度参数模拟工业设备常用的改性PP材质质感，对外缘滚动接触片赋予高耐磨橡胶材质，添加细微的表面颗粒纹理提升真实感，对法兰连接端赋予金属哑光漆材质，区分不同功能部件的视觉属性。结构设计上，整体采用连续螺旋推送的结构逻辑，空心轴端可外接驱动机构带动整体回转，螺旋叶片在回转过程中可实现表层清液的滗取与推送，外缘的滚动接触片可在配套的导向槽内滚动，降低设备运行时的摩擦阻力，叶片之间的间距经过参数化计算，可适配不同处理量下的液体输送需求，相邻叶片间的弧形过渡结构可避免杂物卡滞，提升设备运行的稳定性。建模过程中对所有配合面添加了同轴度、平行度的几何约束，保证整体装配无干涉，可直接用于后续的工程图导出、运动仿真模拟以及3D打印验证，结构细节还原了实际工业设备的安装与运行逻辑，可作为环保水处理设备设计的参考模型。
