传动用渐开线圆柱蜗杆结构三维模型

项目分类:通用机械零部件 发布时间:2014-04-05 ID:32723

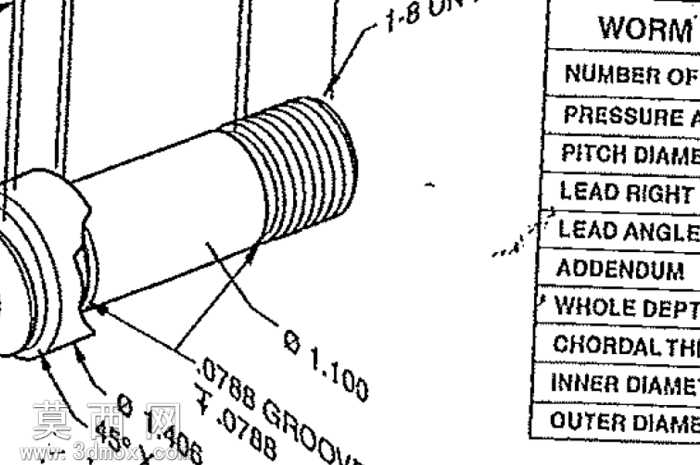

  • 传动用渐开线圆柱蜗杆结构三维模型

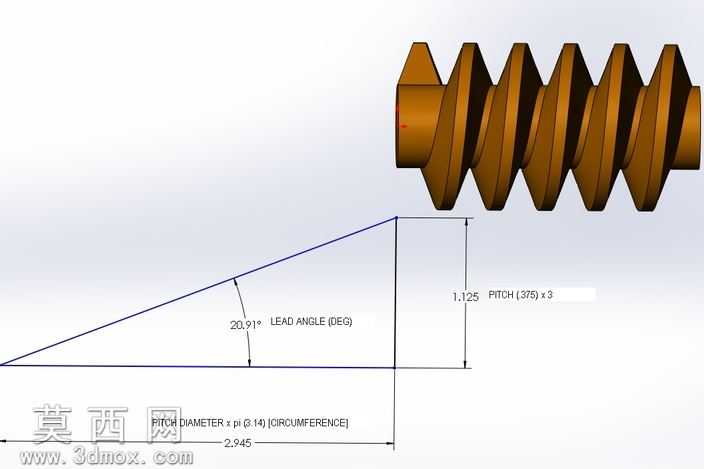

  • 传动用渐开线圆柱蜗杆结构三维模型
  • 传动用渐开线圆柱蜗杆结构三维模型

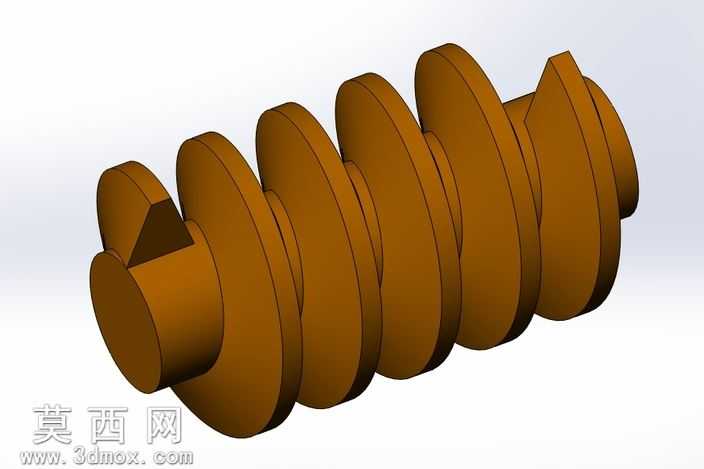

本作品为传动用圆柱蜗杆的三维参数化模型,建模过程严格遵循机械设计手册中圆柱蜗杆的齿形规范,采用SolidWorks软件完成全参数化特征构建。建模初期首先梳理蜗杆的核心结构逻辑:蜗杆本质为齿形螺旋化的轴类零件,整体由两端安装轴颈、齿身工作段、端部定位结构三部分组成,建模时优先绘制中心轴线作为全局定位基准,通过旋转凸台特征生成蜗杆的轴体基体,精准控制两端轴颈的直径公差与长度尺寸,匹配常规轴承安装的配合要求。齿形部分是建模的核心难点,采用螺旋线扫描切除的方式构建渐开线齿廓:首先根据蜗杆的模数、头数、导程角参数生成对应螺距的螺旋引导线,在垂直于螺旋线法向的基准面上绘制标准齿形截面,通过扫描切除特征沿螺旋路径生成连续的螺旋齿结构,过程中反复校验齿厚、齿高、齿顶圆角参数,确保齿形啮合面的精度符合传动要求,避免出现齿形干涉、啮合间隙不合理的问题。端部的定位缺口结构采用拉伸切除特征完成,精准定位缺口的角度与深度,满足蜗杆安装时的周向定位需求,防止传动过程中出现周向窜动。材质渲染阶段选用棕褐色金属漆材质模拟调质处理后的合金结构钢质感,调整材质的粗糙度、金属度参数,还原机械加工后零件表面的细微磨砂质感,添加柔和的环境光与定向光源,突出螺旋齿面的曲面连续性与结构层次感,清晰展现齿形的螺旋走向与轴体的阶梯结构。设计过程中充分考虑蜗杆与配对蜗轮的啮合适配性,所有齿形参数均按照标准传动比匹配设计,轴颈尺寸、定位结构均参考通用减速器的安装规范设定,模型可直接用于蜗轮蜗杆传动机构的装配验证、运动仿真演示,也可作为机械原理教学的直观演示素材,帮助学习者理解蜗杆传动的结构特点与运动逻辑,模型各特征均保留参数化编辑属性,可根据实际传动需求调整模数、导程、轴长等核心参数,快速适配不同工况的传动设计需求。
