U型槽式弹性金属夹持固定件

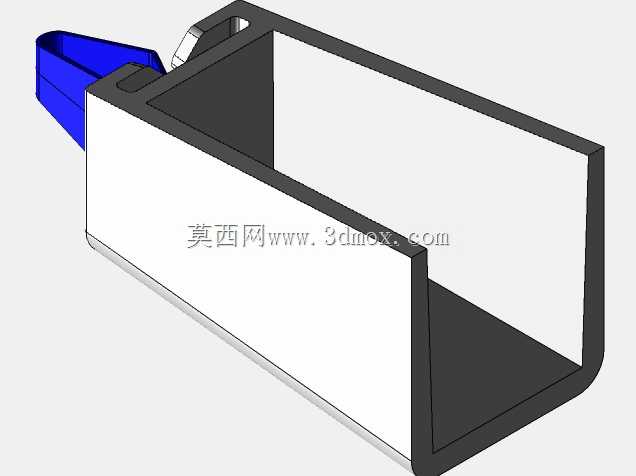

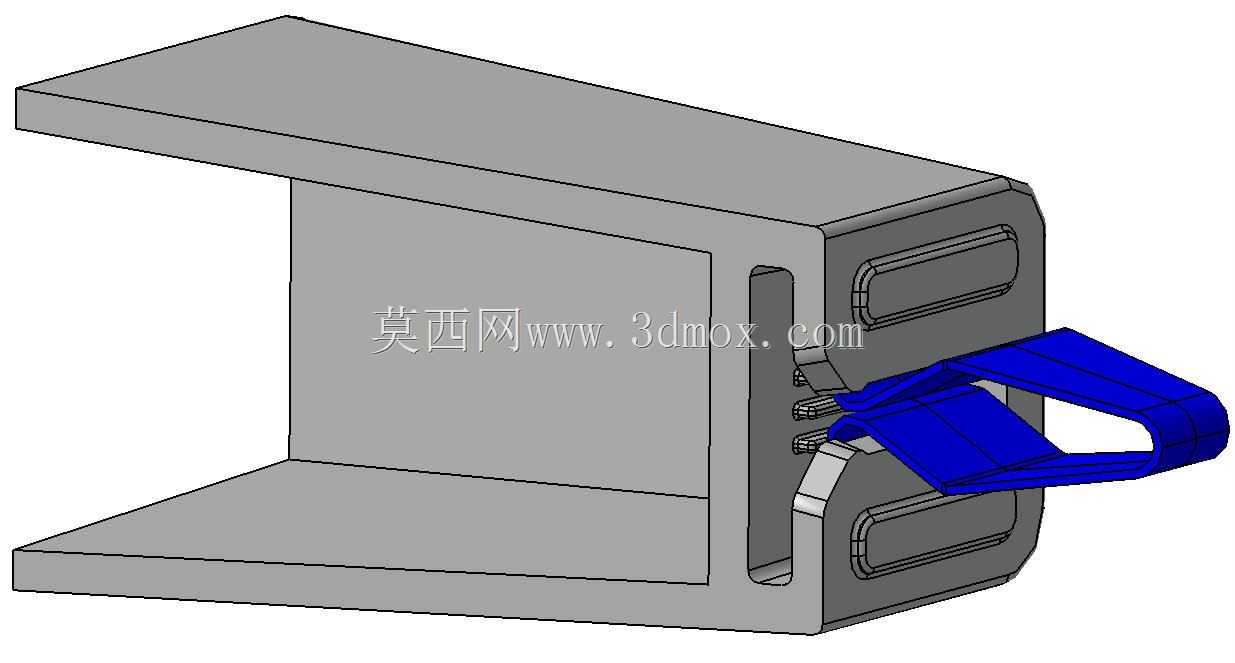

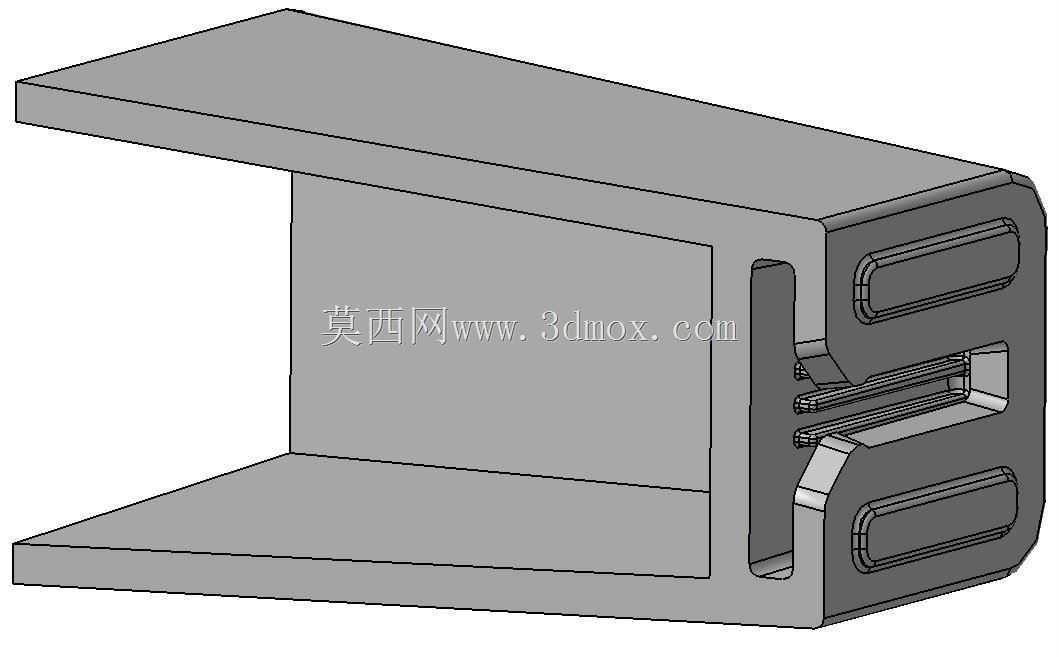

日常工装夹具搭建、小型工件定位场景里，这类U型槽结构的金属夹持件出镜率极高，不像重型台虎钳那样需要大安装空间，也不像塑料夹存在长期夹持应力松弛的问题，在电子元器件装配工位、小型线束整理、薄金属板临时定位、3D打印工件后处理固定这类场景里，它的实用性远高于很多通用夹持工具。从结构上看，主体采用单侧开口的U型槽设计，槽体内壁做了直角过渡处理，槽口边缘做了小尺寸倒角，避免工件推入时刮伤表面，夹持端的蓝色弹性部件是整个结构的核心施力单元，采用悬臂式弹性结构设计，不需要额外的螺栓锁紧机构，靠金属自身的弹性形变产生持续夹紧力，推入工件时弹性臂向外撑开，形变产生的回弹力会持续压在工件侧面，保证夹持状态下不会出现松脱。

设计这类夹持件的时候，首先要考虑的是夹持行程和夹紧力的匹配，槽体的内部净宽度决定了可夹持工件的最大厚度，槽体的深度决定了工件插入后的定位长度，实际选型时要注意，工件插入深度不能小于槽深的三分之二，否则容易出现夹持端翘起、工件歪斜的问题。槽体的侧壁厚度需要根据常用夹持工件的重量做匹配，侧壁过薄会导致整体刚性不足，夹持较重工件时槽体出现外张变形，夹紧力快速衰减；侧壁过厚则会导致弹性臂需要的撑开力过大，工件拆装费力，还容易在工件表面留下压痕。这款夹持件的弹性臂和主体采用一体化折弯成型工艺，没有额外的焊接、铆接接缝，避免了连接位置在反复形变过程中出现疲劳断裂的问题，折弯位置做了圆角过渡，减少应力集中，长期反复使用也不容易出现开裂。

安装边界上，这款夹持件的背部是平整直面，可以直接通过粘接、螺栓固定或者磁吸的方式安装在工作台面、工装板、设备机架侧面，不需要额外做适配安装座，槽体的外侧边角都做了钝化处理，安装时不会划伤操作人员的手部。实际使用中，这类夹持件常用来固定小型PCB板、线束接头、待焊接的小型五金件、喷涂工序里的小型待加工工件，相比螺丝固定的方式，它的拆装效率能提升数倍，单手就可以完成工件的取放，适合高频次换件的装配工位。

结构细节上，夹持端的接触位置没有做滚花或者齿纹设计，适合夹持表面要求较高的工件，不会在工件表面留下夹持痕迹，如果需要夹持表面光滑、容易滑脱的工件，也可以在弹性夹持端粘贴橡胶垫，增大接触摩擦力，同时进一步避免压痕。槽体的底部做了微小的让位斜角，工件推入时不会因为底部直角公差出现卡滞，即使工件尺寸存在小幅的正负公差，也能顺利插入槽内完成夹紧。不同于带调节螺杆的夹具，这款夹持件没有活动的螺纹部件，不存在螺纹锈蚀、滑牙的问题，在有少量粉尘、切削液飞溅的车间环境里也能正常使用，日常维护只需要定期清理槽内积攒的碎屑即可，不需要加注润滑油或者做额外的保养。在多工位小工装搭建时，这类夹持件可以成排安装在型材工作台上，用来分类固定不同规格的待加工工件，或者作为临时的线束固定座，整理设备旁的杂乱走线，相比扎带固定的方式，它可以反复使用，调整位置也更加方便，不会留下粘胶残留或者扎带剪断后的废料。
