曲面适配型弹性金属夹持固定件

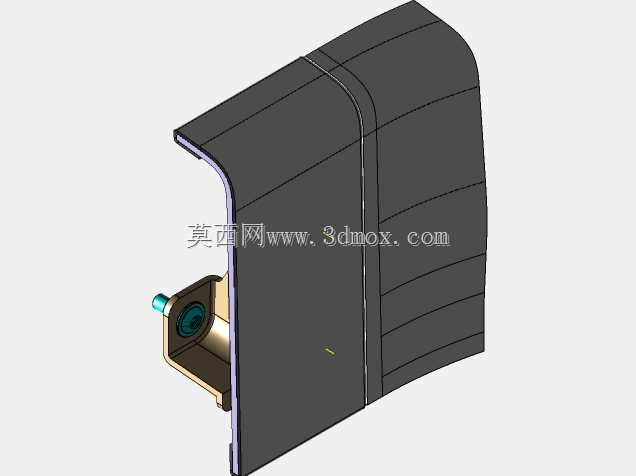

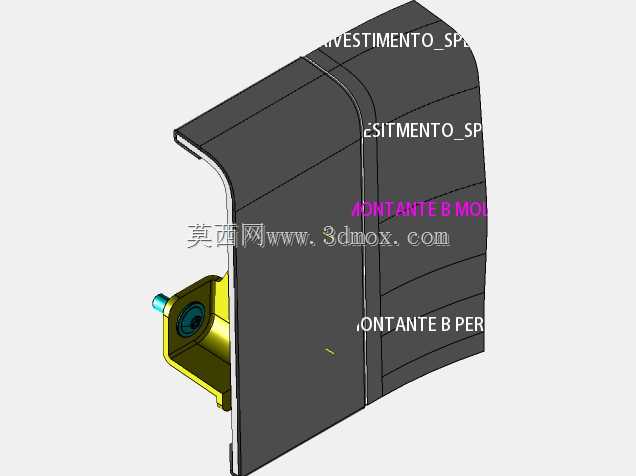

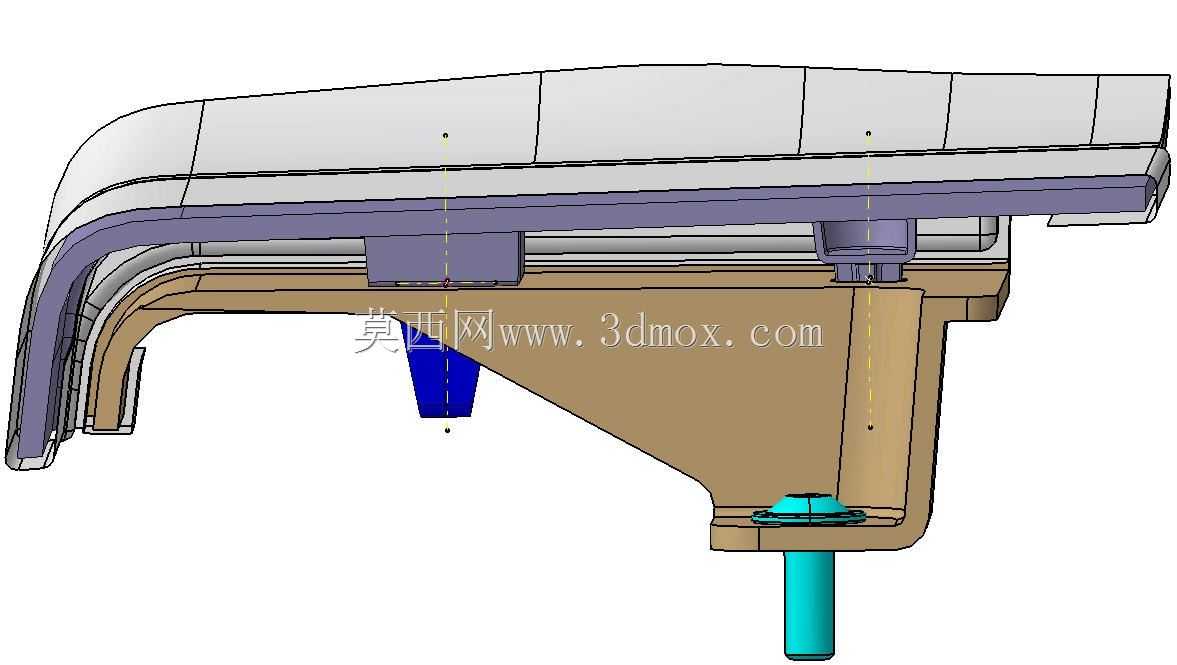

这类带曲面贴合面的金属夹持件，常出现在需要贴合弧面壳体做内部构件固定的场景里，比如乘用车内饰板与内侧安装支架的卡接固定、大型设备弧形外罩的内部附件定位、曲面柜体的可拆卸组件锁紧，都能看到这类结构的应用。它的核心用途是在不破坏被贴合曲面外观完整性的前提下，为小型功能组件提供稳定的安装支点，替代传统打孔螺丝固定的方案，减少曲面构件的加工工序，也方便后期的部件拆装维护。从功能特性上看，夹持部分采用带预紧力的金属弹臂结构，安装时依靠弹臂的弹性形变产生持续的夹紧力，不会因为设备运行中的小幅振动出现松脱；和曲面接触的夹持面做了仿形处理，完全贴合被固定曲面的弧度，接触压强分布均匀，不会在曲面外观面留下压痕或局部变形，适配的曲面曲率范围覆盖常见的R300到R800弧面，能满足多数民用设备、交通工具的外罩曲面固定需求。设计这类夹持件的时候，首先要确定的是夹持侧的曲面匹配精度，建模阶段需要先提取被贴合曲面的等距面作为夹持臂的基准面，保证夹持面和被固定面之间的间隙控制在0.1mm以内，避免安装后出现翘边、贴合不严的问题；其次是弹臂的弹力计算，要根据被固定组件的重量选择合适的金属板材厚度，常规承载200g以内的附件时，弹臂厚度选0.8mm的弹簧钢板即可，既能保证足够的夹紧力，又不会因为弹力过大导致安装时需要过大的按压力，造成装配困难。安装边界方面，这类夹持件的整体安装占用空间很小，夹持臂的宽度通常控制在15mm到25mm之间，突出曲面内侧的高度不超过20mm，不会占用过多的设备内部空间；安装时不需要额外的辅助工具，只需要将夹持臂对准曲面边缘卡入到位，听到弹臂卡合的脆响就代表安装到位，拆卸时只需要用一字螺丝刀撬动弹臂的解锁凸点就能轻松取下，不会损伤周边构件。和普通的平面金属夹不同，这类曲面适配的夹持件在建模时需要特别注意弹臂的折弯圆角，折弯处的内R角不能小于板材厚度的1.5倍，避免折弯处出现应力集中，导致反复拆装后弹臂出现断裂或弹力衰减；和附件连接的安装座部分做了同轴的安装孔，孔位公差控制在H7级别，既能适配M3到M4的标准安装螺丝，也能配合塑料卡扣实现快装，安装座和弹臂之间采用一体化折弯成型，没有额外的焊接或铆接结构，整体结构强度更高，长期使用不会出现连接部位松旷的问题。在实际选型应用中，如果是用于户外设备的固定，还可以在夹持面增加0.2mm厚的橡胶缓冲垫，既可以提升夹持摩擦力，也能避免金属夹和被固定曲面之间因为温度变化产生的热胀冷缩导致的松动，同时还能起到一定的密封作用，减少雨水、灰尘从夹持缝隙进入设备内部的可能。这类夹持件的弹臂开合角度设计在15度以内，保证安装后弹臂的形变处于材料的弹性形变区间内，不会因为形变量过大出现塑性变形，反复拆装次数可以达到500次以上，完全满足设备全生命周期内的拆装维护需求。
