弹性卡接式快装定位锁销结构设计

在钣金机柜组装、汽车内饰件固定、工业设备快拆护罩安装这类需要频繁拆装、又要保证连接可靠性的场景里，弹性卡销是替代传统螺栓连接、减少装配工时的核心紧固件之一。不同于需要配套螺母、需要工具拧动的螺纹连接件，这类卡接式锁销依靠自身弹性结构实现插入即锁止，按压即可解锁，全程不需要额外辅助工具，在批量装配的产线环节能大幅降低单工位操作时长，也能减少现场紧固件丢失的问题。

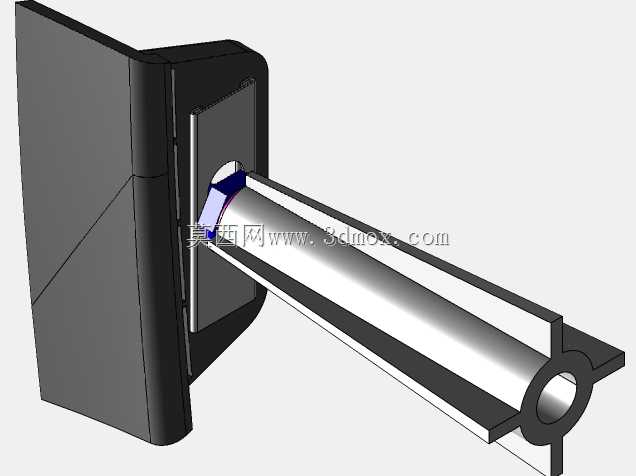

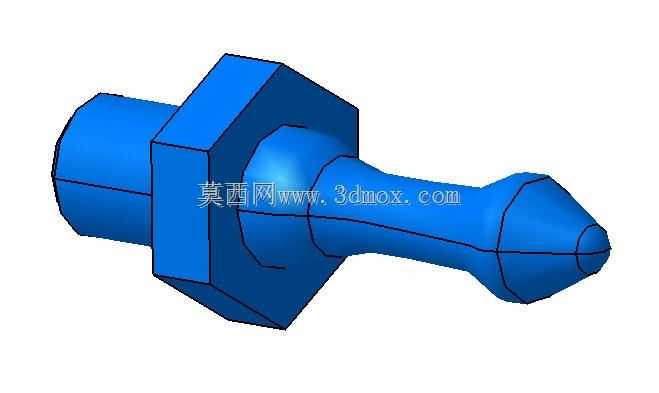

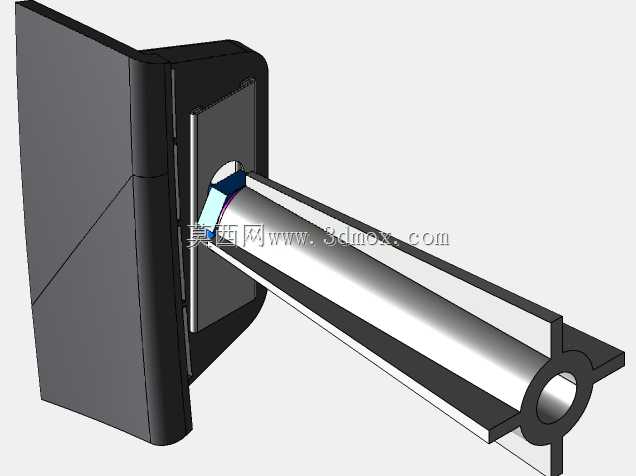

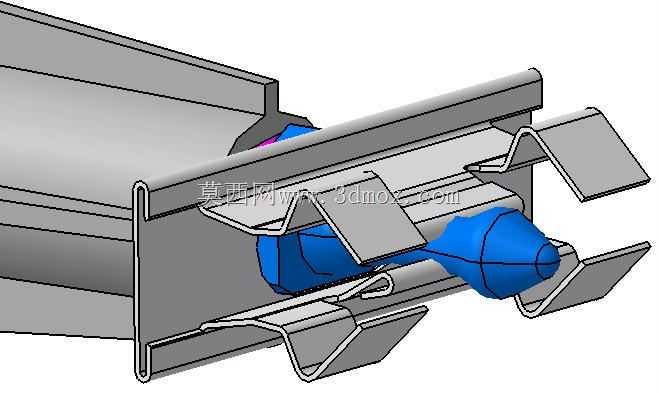

从结构设计逻辑来看，这款卡销采用分体式组合结构，核心锁止部分为弹性金属冲压卡爪，配合中间的导向定位芯轴实现功能。卡爪部分采用多瓣式悬臂弹性结构，自由状态下卡爪外张尺寸大于安装孔直径，插入安装孔的过程中，孔壁会压迫卡爪向内收拢，待卡爪完全穿过安装孔到达另一侧安装面后，弹性形变恢复，卡爪外沿卡接在安装板背面，实现轴向的锁止限位，不会因为设备运行的振动出现松脱脱出的问题。中间的蓝色导向芯轴头部做了圆弧导头设计，插入时能自动对准安装孔，降低装配对位的难度，即使是盲装场景，操作人员也能依靠导头的顺滑导向快速完成插装，不需要反复调整孔位对齐度。

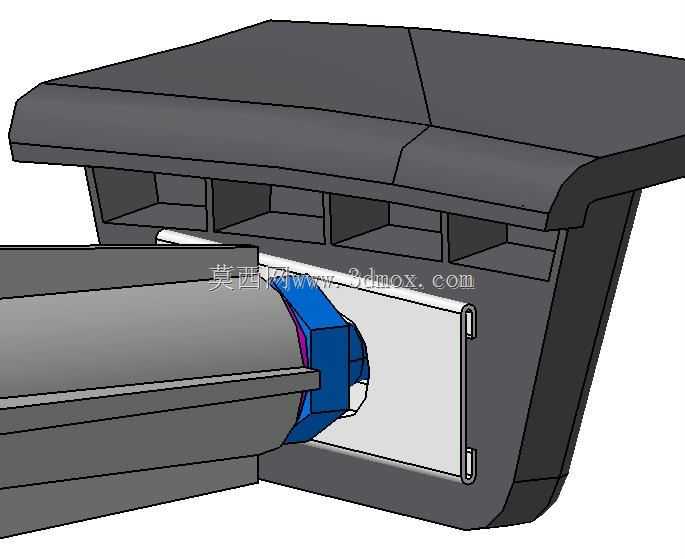

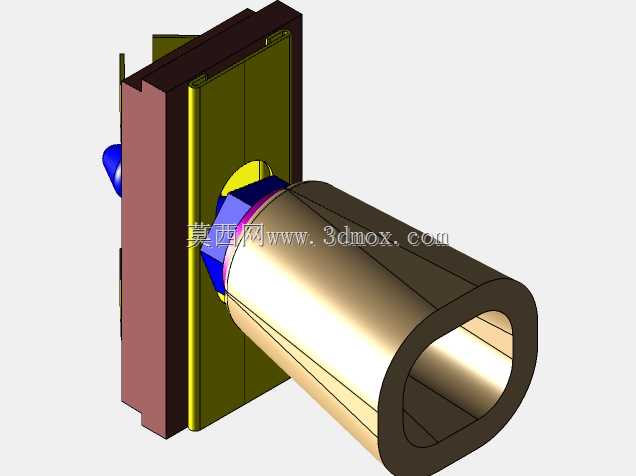

安装边界方面，这款卡销适配的是常见的双层钣金叠装场景，两层安装板的总厚度需要匹配卡爪的有效卡接行程，安装孔采用基孔制间隙配合设计，孔位公差控制在H12级别即可满足装配要求，不需要过高的机加工精度，适配常规钣金冲压、激光切割的加工精度等级，不会额外增加零部件的加工成本。卡销的轴向定位精度依靠芯轴的圆柱段与安装孔的配合保证，径向窜动量控制在小间隙范围内，既保证装拆的顺滑度，又不会因为间隙过大出现连接晃量，适配有一定振动工况的设备使用场景。

实际使用中，这类卡销常被用在设备检修门、线束固定支架、内饰覆板、机柜隔板这类不需要大承载、但需要经常拆装的部位，相比传统的十字盘头螺丝加螺母的连接方式，单颗紧固件的装配时间能缩短七成以上，而且不需要在安装板背面预留拧螺母的操作空间，对于内部空间紧凑、背面无法伸手操作的安装位，这类卡销的适配性远高于螺纹连接件。解锁时只需要按压卡爪的外露弹性臂，让卡爪收拢到小于安装孔直径的尺寸，即可直接将卡销从安装孔中抽出，整个解锁过程也不需要工具，日常设备检修、内部元器件更换时能大幅提升维护效率。

结构细节上，卡爪的冲压边缘做了小圆弧导角处理，插入安装孔时不会刮蹭孔壁的喷塑、镀锌层，避免安装过程中破坏零部件的表面防护层，降低后续锈蚀的风险。弹性卡爪的材料选用弹簧钢冲压成型，经过热处理保证足够的弹性和抗疲劳性能，经过上千次插拔循环后依然能保持足够的卡接力，不会因为反复形变出现弹性衰减、锁止失效的问题。芯轴部分采用耐磨工程塑料材质，既降低了整体重量，又能在插拔过程中起到自润滑的作用，不会出现金属件卡滞、锈蚀咬死的问题，在有一定湿度、粉尘的工业车间环境里也能保持顺畅的操作手感。

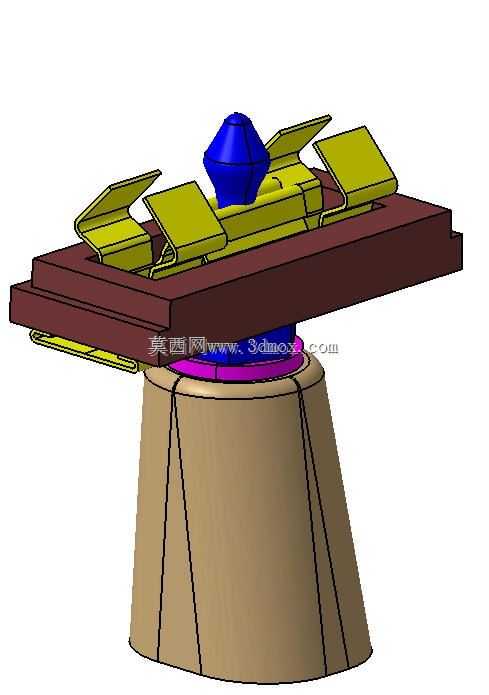

在做配套结构设计时，需要注意安装板的开孔边缘不能有过大的冲压毛刺，毛刺过高会顶住卡爪端面，导致卡接不到位、锁止失效的问题；同时安装板背面需要预留足够的卡爪张开空间，不能有其他结构件贴在安装孔背面挡住卡爪的张进行程，预留的空间尺寸要大于卡爪自由状态下的最大外张直径，保证卡爪能完全弹开实现有效锁止。对于有较高拉脱力要求的使用场景，可以适当增加卡爪的瓣数、调整卡爪的折弯角度来提升卡接的抱紧力，不需要改动整体的安装尺寸，就能适配不同载荷等级的连接需求。
