光盘处理打印工艺模块设备结构

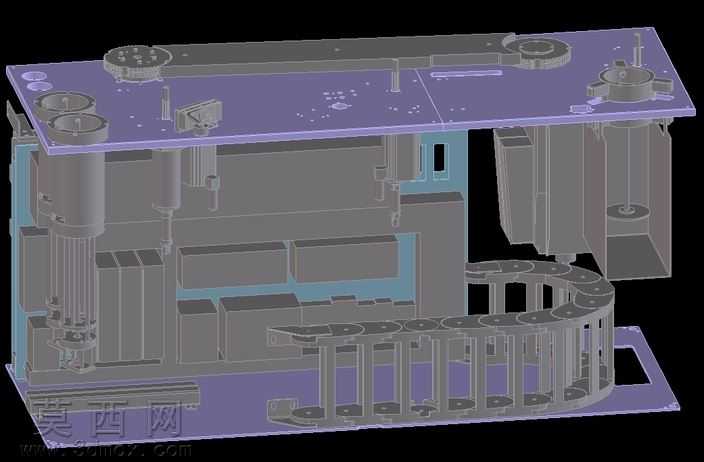

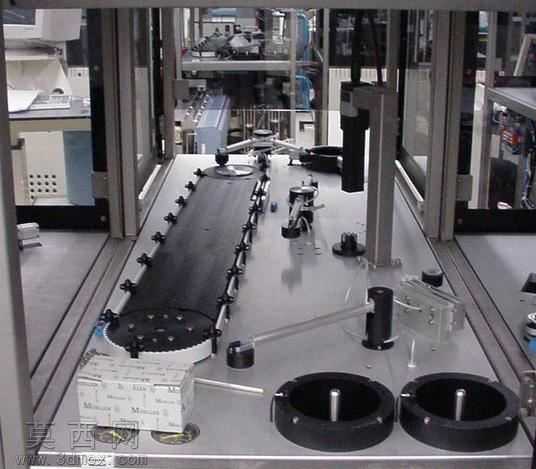

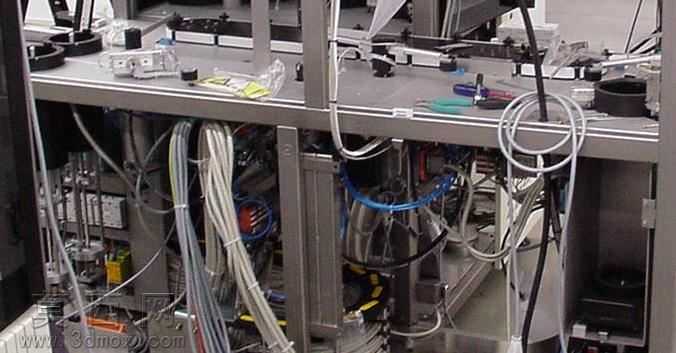

本模型为光盘处理打印工艺模块的完整三维结构，建模过程中采用自顶向下的设计思路，先完成整体机架框架的基准搭建，以标准工业铝型材的截面参数为依据构建支撑骨架，确保各安装位的形位公差符合实际装配要求。模型完整还原了设备的双层布局结构，上层为光盘处理与打印的作业工位平面，精准复刻了定位夹具、输送轨道、打印执行组件的安装位置与配合关系，每个工位的定位块、导向件都按照实际零件尺寸建模，还原了光盘在工位间流转的定位逻辑。下层为电气与气路安装仓，完整呈现了电气元件排布、线缆走线、气路管路的布局结构，不同功能的线缆与管路通过颜色区分建模，还原了实际设备中强弱电分离、气路与电路分仓排布的设计规范，走线槽、扎带固定位、管路固定卡扣等细节结构均做了精细化还原，清晰展示设备内部的布线逻辑。材质渲染阶段，对铝型材机架赋予磨砂金属材质，对作业台面赋予防静电工作台面材质，对电气元件分别赋予工程塑料、金属接线端子等对应材质，对气路软管赋予半透明橡塑材质，对线缆根据功能赋予不同的哑光色材质，通过材质区分清晰呈现不同部件的功能属性。结构设计上充分考虑了设备的维护便利性，下层仓体预留了足够的元件操作空间，上层工位的组件均采用模块化安装设计，每个功能单元可单独拆卸维护，各组件的安装孔位、连接紧固件都做了精准建模，可直接用于装配干涉校验与生产指导。模型还还原了设备台面的辅助工具放置位、废料收集位等细节，完整复现了光盘处理打印工艺模块的真实设备形态，清晰展示了该类工艺设备从外部工位到内部走线的完整结构逻辑，可用于同类工艺设备的结构参考、装配教学以及方案展示使用。
