多工位物料转运上下料自动化设备

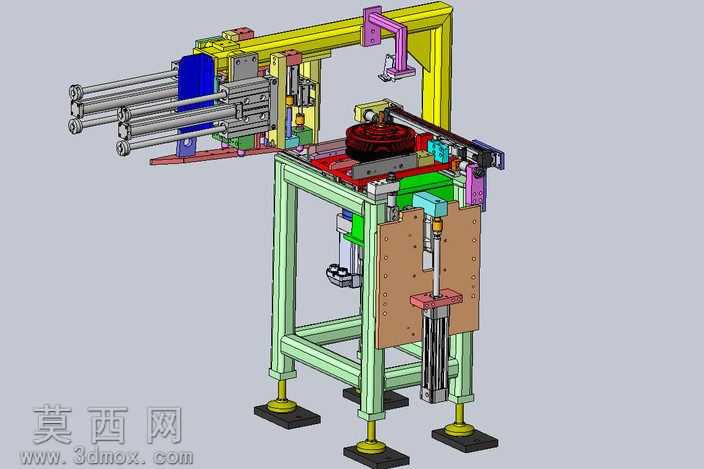

本作品为面向产线物料转运工序设计的自动化作业设备，采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配配合关系做了严谨定义，确保各运动部件无干涉、运动逻辑符合实际生产需求。整体设备以方管焊接机架作为承载基体，底部配置可调节支撑脚杯，兼顾设备调平需求与运行稳定性，机架主体采用浅绿哑光金属材质渲染，还原工业铝型材与喷涂方钢的真实质感。设备上部集成多轴移栽执行机构，横向运动组件采用双导杆搭配线性滑轨的结构，保证长行程移栽过程的运行精度与负载能力，横向滑台搭载蓝色缓冲限位组件，可在行程端点实现软接触，避免硬碰撞损伤部件。纵向取料单元配置多组平行气动夹指与真空吸附组件，可适配不同形态的盘状、轴类工件的取放需求，夹爪部位做了防滑纹理设计，提升取料可靠性。设备中部设置回转式工件载台，载台表面做定位工装设计，可精准固定待加工工件，载台下方配置回转驱动组件与定位锁紧机构，实现工位的精准切换。设备侧部安装竖向压装机构，采用导杆导向搭配气缸驱动的结构，可完成工件的压合装配工序，压头部位做快换设计，可适配不同规格工件的压装需求。建模过程中对气动管路、线缆走线槽做了同步布局设计，还原设备真实装配状态，各零部件材质区分明确，金属加工件采用金属光泽渲染，工程塑料部件采用对应哑光色彩渲染，紧固件、传感器等标准件均按实际规格建模，整体结构紧凑，各功能模块布局合理，可直接用于产线方案评审、结构优化与后续工程图输出，能够有效缩短设备开发周期，为同类型物料转运上下料设备的设计提供完整的结构参考。
