两款卧式三相异步电动机三维建模作品

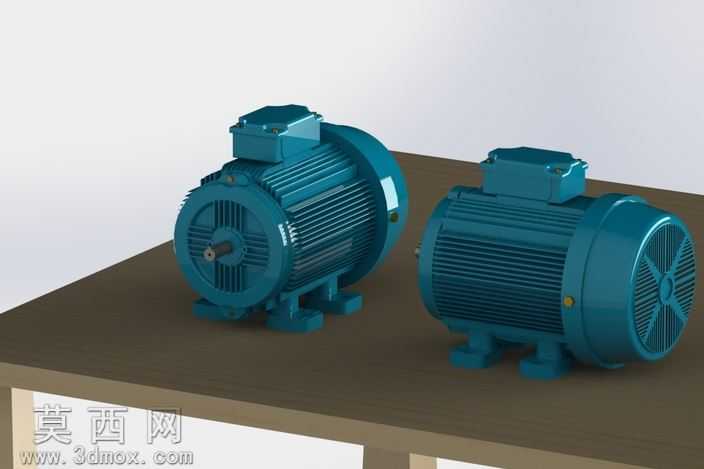

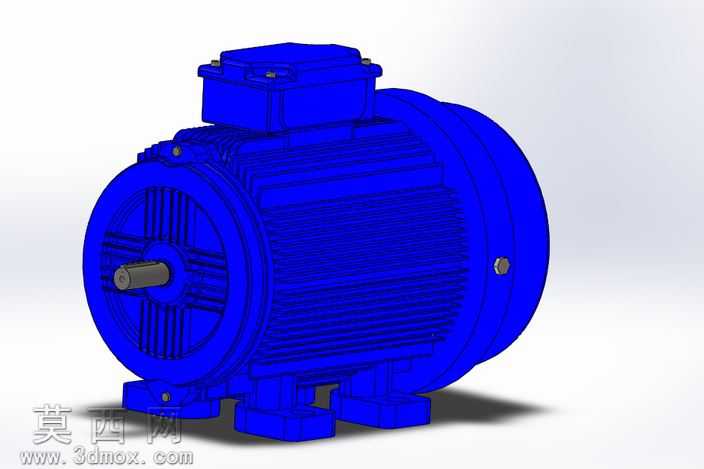

本作品为两款同系列不同规格的卧式三相异步电动机三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业产品正向建模逻辑，从核心结构拆解到细节特征还原均贴合真实电机的生产制造标准。建模初期先梳理电机的整体结构组成，将整机拆分为定子壳体、转子输出轴、端盖、顶部接线盒、底部安装底座、尾部风罩、散热筋组、吊环、紧固螺栓等独立模块，按照从基础基体到细节特征的顺序逐步搭建。首先绘制电机壳体的旋转截面草图，通过旋转凸台命令生成壳体基础轮廓，随后在壳体外表面通过线性阵列命令生成均匀排布的轴向散热筋，散热筋的厚度、高度、间距均参考真实Y系列三相异步电机的参数设置，保证散热结构的还原度。顶部接线盒部分单独建模，先绘制盒体的拉伸基体，再添加盒盖的紧固凸台、接线端口的倒角特征，还原接线盒的密封安装结构；底部安装底座通过拉伸与切除命令完成，预留标准的地脚安装孔位，孔位间距符合电机安装的通用尺寸规范。两款电机的差异主要体现在机身长度、输出轴轴径、底座安装尺寸上，建模时通过配置参数调整快速生成不同规格的型号，保证同系列产品结构的统一性。端盖部分通过旋转命令生成带轴承安装位的端盖基体，添加端盖与壳体连接的螺栓孔阵列特征，尾部风罩采用薄壁拉伸与通风孔阵列设计，还原风罩的防护与通风功能。材质渲染阶段，为电机整体赋予工业蓝的铸铁烤漆材质，调整材质的粗糙度、反光度参数模拟真实电机外壳的哑光烤漆质感，输出轴部分赋予金属钢材材质，添加轻微的表面粗糙度模拟机加工后的金属质感，接线盒、螺栓等小部件分别赋予对应的工程塑料、镀锌金属材质，提升模型的真实感。建模过程中对所有配合面进行了公差预留，保证各部件虚拟装配时无干涉，散热筋的排布、接线盒的安装位置、底座的支撑结构均符合真实电机的力学设计要求，完整还原了卧式异步电机的外观特征与结构逻辑，可用于机械教学演示、设备装配模拟、工业场景渲染等场景。
