可调节角度太阳能光伏面板支架装置

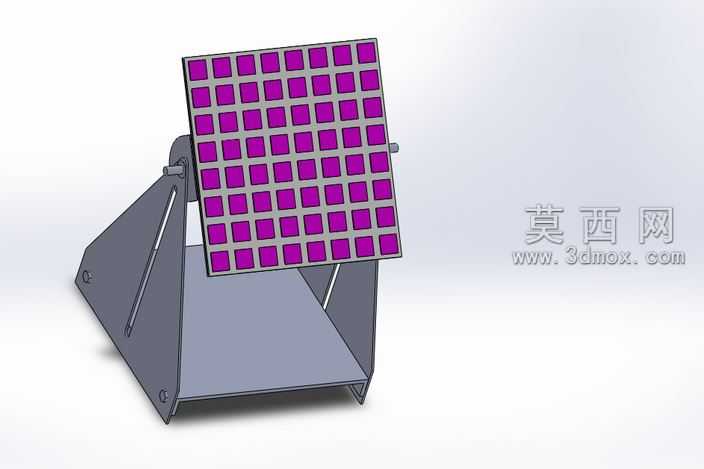

本作品为可调节角度的太阳能光伏面板支撑装置三维模型，采用SolidWorks完成全参数化建模，整体结构经过装配体干涉校验，各部件配合关系清晰合理，可直接用于工程参考与结构优化。模型整体分为上部光伏承载面板、中部角度调节支撑结构、下部稳定底座三个核心部分，上部承载面板采用矩形框架式设计，表面规整排布阵列式的光伏电池单元占位结构，紫色哑光材质模拟光伏电池片的封装外观，框架采用深灰色金属质感材质，还原铝合金型材的表面处理效果，边缘做圆角过渡处理，避免尖锐棱角带来的装配安全隐患。中部支撑结构采用双侧三角支撑配合斜向支撑杆的设计，两侧支撑臂与上部面板通过铰接轴连接，可实现面板俯仰角度的灵活调整，斜向支撑杆带有卡位结构，可在调整至目标角度后完成锁止固定，保证不同日照角度下光伏面板都能获得最佳受光角度，支撑杆与底座、支撑臂之间均采用标准紧固件连接，符合实际机械装配的工艺要求。下部底座采用敞口式梯形框架结构，底部带有外翻的支撑边，可有效增大与安装面的接触面积，提升整体装置的放置稳定性，底座框架采用钣金折弯工艺的建模思路，壁厚均匀，折弯处做工艺圆角处理，还原真实钣金加工的结构特征。渲染阶段采用白背景工作室光照方案，主光源从斜上方投射，突出金属支架的结构轮廓与光伏面板的阵列排布特征，辅助光源补全暗部细节，避免结构连接处出现死黑区域，材质分配上区分了金属结构件的磨砂金属质感、光伏电池片的半哑光紫面质感，不同部件的材质辨识度高，整体视觉效果清晰直观。设计过程中优先考虑结构的实用性与易加工性，所有结构件均采用常规机械加工可实现的形态，无复杂异形曲面，降低实际生产的加工难度，同时角度调节结构操作简便，无需复杂工具即可完成角度调整，适配小型离网光伏系统的使用需求，整体结构重心经过校核，在最大调节角度下仍能保持稳定不倾覆，各连接部位的受力分布均匀，可满足长期户外使用的结构强度要求。
